개요
• 임의 Vertex(Slave Vertex)의 자유도를 주 Vertex(Master Vertex)에 종속시킵니다.
실행
• Ribbon Menu > [Model] Tab > [Analysis] Group > Link > Rigid
설명

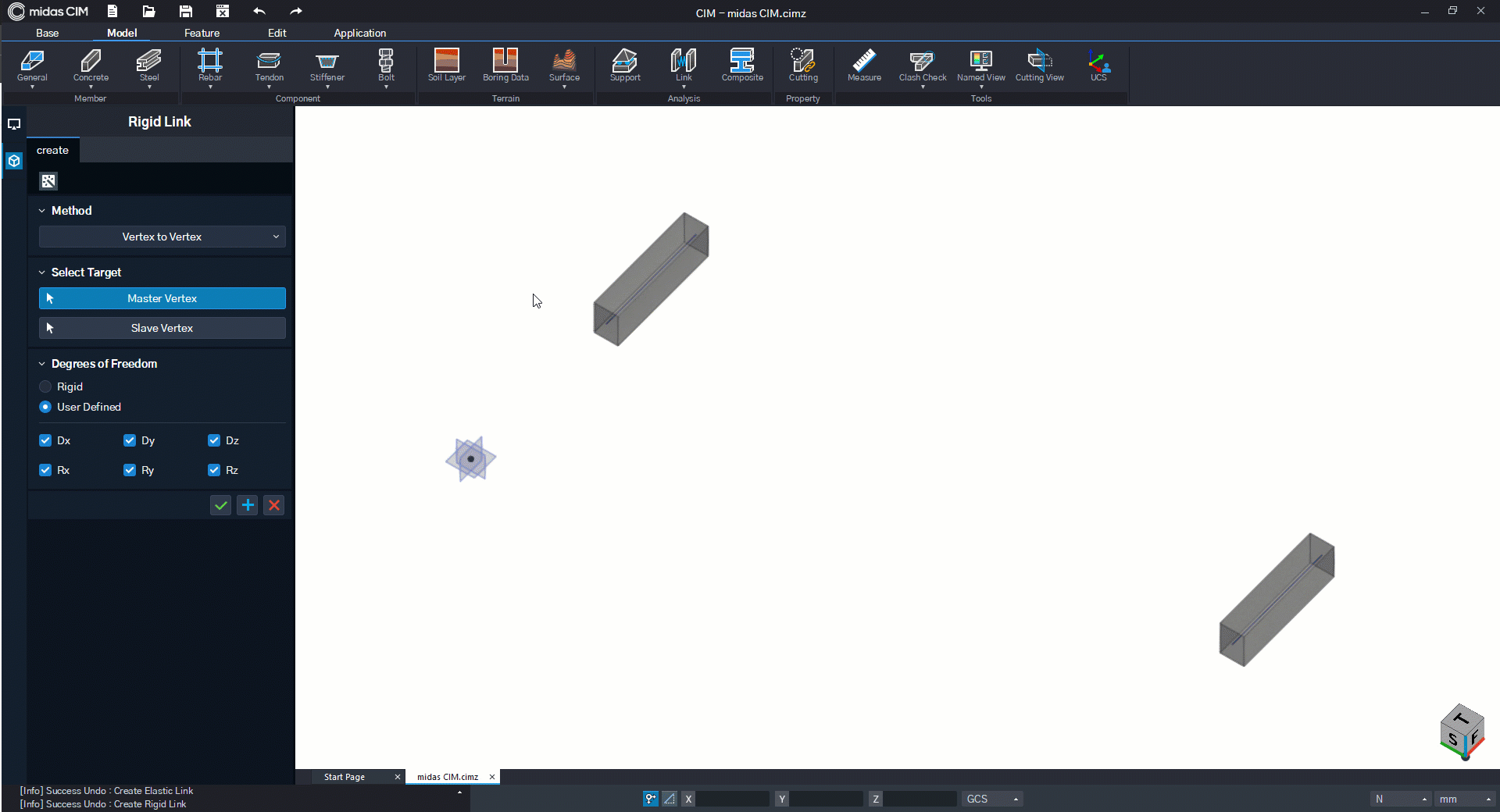

Vertex to Vertex
Vertex와 Vertex를 종속시켜 Rigid Link를 생성하는 기능입니다.
• [Method]
Vertex to Vertex를 선택합니다.
• [Select Target]
선택한 Slave Vertex의 자유도를 Master Vertex에 종속시킵니다.
• [Degrees of Freedom]
Master Vertex에 종속될 자유도의 성분을 선택합니다.
Rigid : Rigid 속성을 선택합니다.
User Defined : 자유도의 성분을 직접 선택합니다.
Vertex to 1D Member
Vertex와 1D Member를 종속시켜 Rigid Link를 생성하는 기능입니다.
• [Method]
Vertex to 1D Member를 선택합니다.
• [Select Target]
Vertex와 1D Member를 선택합니다.
• [Degrees of Freedom]
Master Vertex에 종속될 자유도의 성분을 선택합니다.
Rigid : Rigid 속성을 선택합니다.
User Defined : 자유도의 성분을 직접 선택합니다.
• [Master Point]
Vertex와 1D Member 중 Master가 될 대상을 선택합니다.

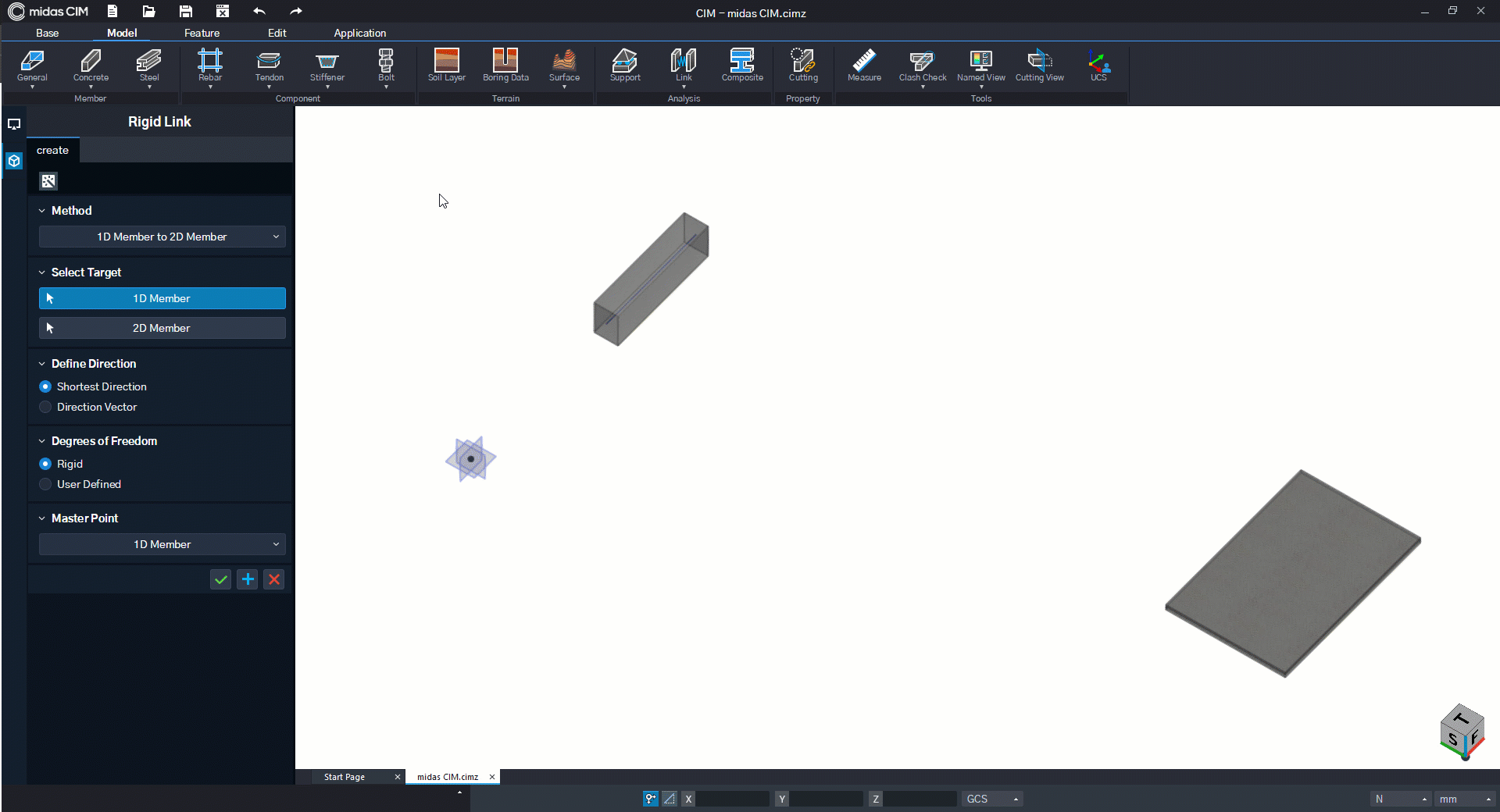

1D Member to 2D Member
1D Member와 2D Member를 종속시켜 Rigid Link를 생성하는 기능입니다.
• [Method]
1D Member to 2D Member를 선택합니다.
• [Select Target]
1D Member와 2D Member를 선택합니다.
• [Define Direction]
Rigid Link의 방향을 설정합니다.
Shortest Direction : 두 객체 간의 최단거리
Direction Vector : 방향을 직접 입력합니다.
• [Degrees of Freedom]
Master Vertex에 종속될 자유도의 성분을 선택합니다.
Rigid : Rigid 속성을 선택합니다.
User Defined : 자유도의 성분을 직접 선택합니다.
• [Master Point]
1D Member와 2D Member 중 Master가 될 대상을 선택합니다.
