개요
• 두 Vertex를 사용자가 입력한 강성으로 연결하는 탄성연결요소(Elastic Link)를 생성합니다.
실행
• Ribbon Menu > [Model] Tab > [Analysis] Group > Link > Elastic
설명

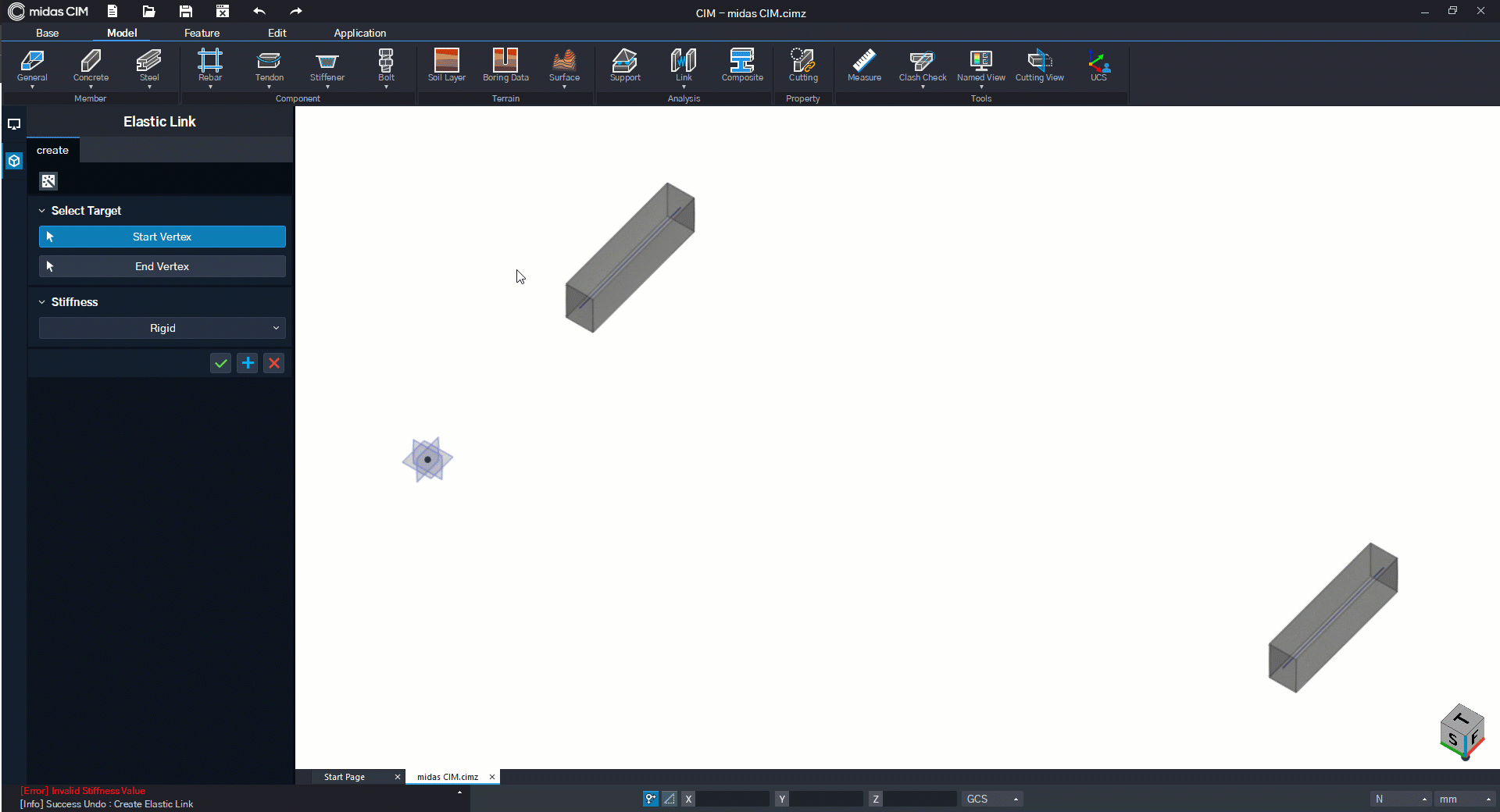

Elastic Link 생성
Elastic Link를 생성하는 기능입니다.
• [Select Target]
Link가 생성될 두 Vertex를 선택합니다.
1D Member의 Vertex만 선택 가능합니다.
• [Stiffness]
Elastic Link의 종류를 지정합니다.
General : 선형 탄성연결요소. 사용자가 원하는 값을 입력합니다.
Stiffness-Dx : 요소좌표계 x축 방향 강성
Stiffness-Dy : 요소좌표계 y축 방향 강성
Stiffness-Dz : 요소좌표계 z축 방향 강성
Stiffness-Rx : 요소좌표계 x축에 대한 회전방향 강성
Stiffness-Ry : 요소좌표계 y축에 대한 회전방향 강성
Stiffness-Rz : 요소좌표계 z축에 대한 회전방향 강성
Rigid : 강체연결요소. 해석 호환시 강성매트릭스 내에서 가장 큰 강성의 1e5배의 강성이 입력됩니다.
Tension Only : 인장전담 탄성연결요소
Compression Only : 압축전담 탄성연결요소
