개요
• 해석을 위해 임의의 Solid에 대한 1D 요소를 생성하는 기능입니다.
실행
• Ribbon Menu > [Model] Tab > [Analysis] Group > Analysis Line
설명
Single Element
Single Element Type의 Analysis Line을 생성합니다.

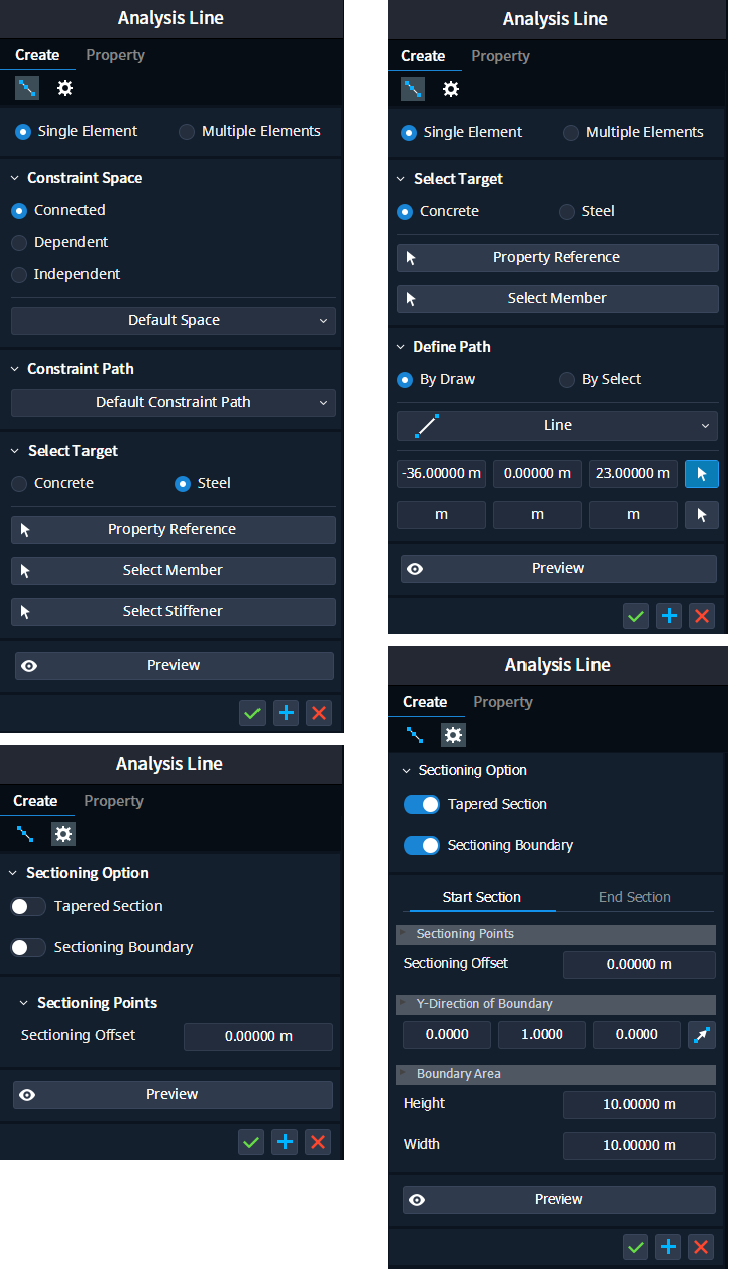

< Assembly Unit Mode> <Base Mode>
[Tab] Create
• [Analysis Line Type]
Analysis Line의 유형을 선택합니다.
Single Element : 하나의 요소가 되는 Analysis Line을 생성합니다.
Multiple Elements : 여러 개의 요소로 분할되는 Analysis Line을 생성합니다.
Single Element를 선택한 경우, 사용자는 아래의 옵션들을 설정해야 합니다.
Sectioning Offset
Tapered Section
Multiple Elements를 선택한 경우, 사용자는 아래의 옵션들을 설정해야 합니다.
Sectioning Points
Tapered Section Group
• [Constraint Space]
Constraint Space : Analysis Line을 생성할 Space 유형을 선택합니다.
Connected
Dependent
Independent
Constraint Space List : Analysis Line을 생성할 Space를 선택합니다.
Constraint Space는 Assembly Unit에서만 유효합니다. Point/Curve Library 및 Base Mode에서는 제공되지 않습니다.
• [Constraint Path]
Constaint Path : Analysis Line이 될 Path 유형을 선택합니다.
Defalut Constraint Path
Main Constraint Path
Select Constraint Path : Analysis Line이 될 Path를 선택합니다.
Constraint Path는 Curve Library 및 Assembly Unit에서만 유효합니다. Point Library 및 Base Mode에서는 제공되지 않습니다.
• [Define Path]
Draw Method : Analysis Line의 그리기 방식을 선택합니다.
By Draw : Line을 직접 그립니다.
By Select : Edge를 선택합니다.
다중 선택이 가능하며,
Reverse Direction 옵션을 통해 진행 방향을 변경할 수 있습니다.
Define Path는 Point Library 및 Base Mode에서만 유효합니다. Curve Library 및 Assembly Unit에서는 제공되지 않습니다.
각 모드에 따라 Analysis Line을 생성하는 방법이 다릅니다.
Point Library 및 Base Mode
직접 선을 그리거나 Edge를 선택하여 Analysis Line을 생성합니다.
Curve Library
Constraint Path를 선택하여 Analysis Line을 생성합니다.
Assembly Unit
Constraint Space 및 Constraint Path를 선택하여 Analysis Line을 생성합니다.
• [Select Target]
Analysis Line의 대상을 선택합니다.
Target Type : 대상의 재료 유형을 선택합니다. Concrete와 Steel 중 선택할 수 있습니다. Target Type에 따라 Property Reference 및 Target으로 선택할 수 있는 부재가 제한됩니다.
Property Reference : Analysis Line의 속성(Material, Structure) 정보를 참조할 부재를 선택합니다.
Select Member : Analysis Line의 단면 취득 시 사용할 대상 부재를 선택합니다. 여러 개의 부재를 선택할 수 있습니다.
Select Stiffener : Analysis Line의 단면 취득 시 사용할 종방향 보강재를 선택합니다. 여러 개의 보강재를 선택할 수 있습니다.
재료 유형에 따라 선택할 수 있는 대상 범위가 달라집니다.
Concrete를 선택한 경우, Concrete 부재만 선택 가능합니다.
Steel을 선택한 경우, Steel 부재 및 종방향 보강재를 선택할 수 있습니다.
• [Tapered Section]
Analysis Line을 Tapered Section Group으로 만들지를 설정합니다.
Off : Single Section으로 Analysis Line을 생성합니다.
On : Tapered Section으로 Analysis Line을 생성합니다.
Tapered Section의 경우 시점 및 종점의 Vertex 개수가 일치하여야 합니다. 일치하지 않는 경우 변화 위치에 분절 된 Edge를 그리고 다중 선택하는 방식으로 Analysis Line을 생성하여야 합니다.

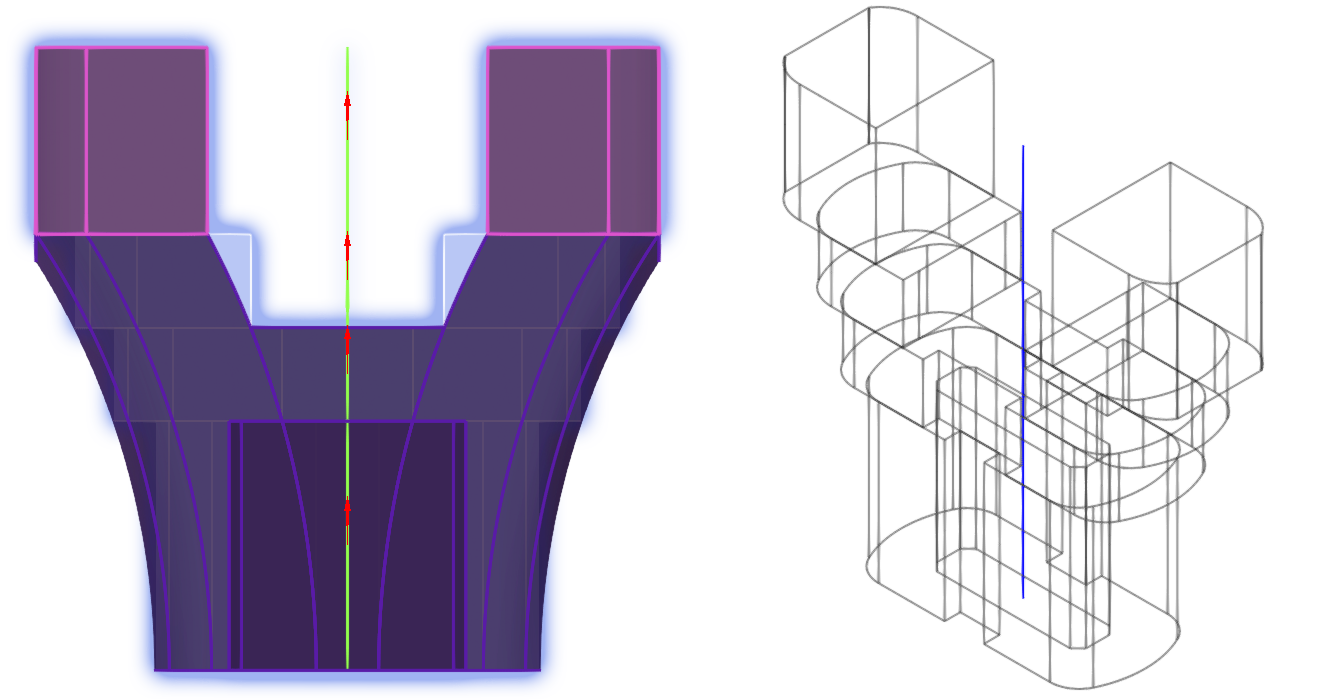

아래와 같은 부재를 대상으로 Analysis Line을 생성한 경우 연직방향의 1D 해석 라인을 생성하기 위해 사전에 Edge를 작성한 경우이며, 단면의 불연속면(Vertex 개수 불일치)이 발생하여 해당 위치에 Edge를 분리하였습니다.
• Tapered Section-On인 경우,
Analysis Line의 Start Plane 단면 취득점에서 취득한 단면을 Analysis Line의 시점에 배치하고, End Plane 단면 취득점에서 취득한 단면을 Analysis Line의 종점에 배치하여 1D 요소를 생성합니다.
• Tapered Section-Off인 경우,
Analysis Line의 Start Plane 단면 취득점에서 취득한 단면을 Analysis Line 단위 구간에 배치하여 1D 요소를 생성합니다.
• [Sectioning Boundary]
Analysis Line의 단면 취득 영역을 사용자로부터 입력을 받아 유한 영역으로 제한할지를 선택합니다.
Off : 무한 평면으로 단면을 취득합니다.
On : 사용자가 설정한 방향 및 영역 크기 내로 단면을 취득합니다.
Sectioining Boudnary-On인 경우, 아래의 옵션들을 설정해야 합니다.
Y-Direction of Boundary
Boundary Area
• [Sectioning Offset]
단면 취득 위치를 설정합니다. Analysis Line Path의 시점으로부터의 Offset 거리를 입력합니다.
Tapered Section-On인 경우, Analysis Line Path의 시점 및 종점으로부터의 Offset 거리를 각각 입력해야 합니다.
• [Y-Direction of Boundary]
영역 설정을 위한 참조 축을 설정합니다. 참조 축은 Width 방향이 됩니다.
• [Boundary Area]
영역의 크기를 설정합니다. 영역은 직사각형으로 제한합니다.
Width : 사용자가 설정한 Y-Direction of Boundary의 방향으로의 길이를 입력합니다.
Height : 사용자가 설정한 Y-Direction of Boundary의 법선 방향으로의 길이를 입력합니다.
• [Preview]
생성한 Analysis Line과 Analysis Mode에서 생성될 형상을 미리보기 형태로 제공합니다.
Multiple Elements
Multiple Elements Type의 Analysis Line을 생성합니다.
< Assembly Unit Mode> <Base Mode>
[Tab] Create

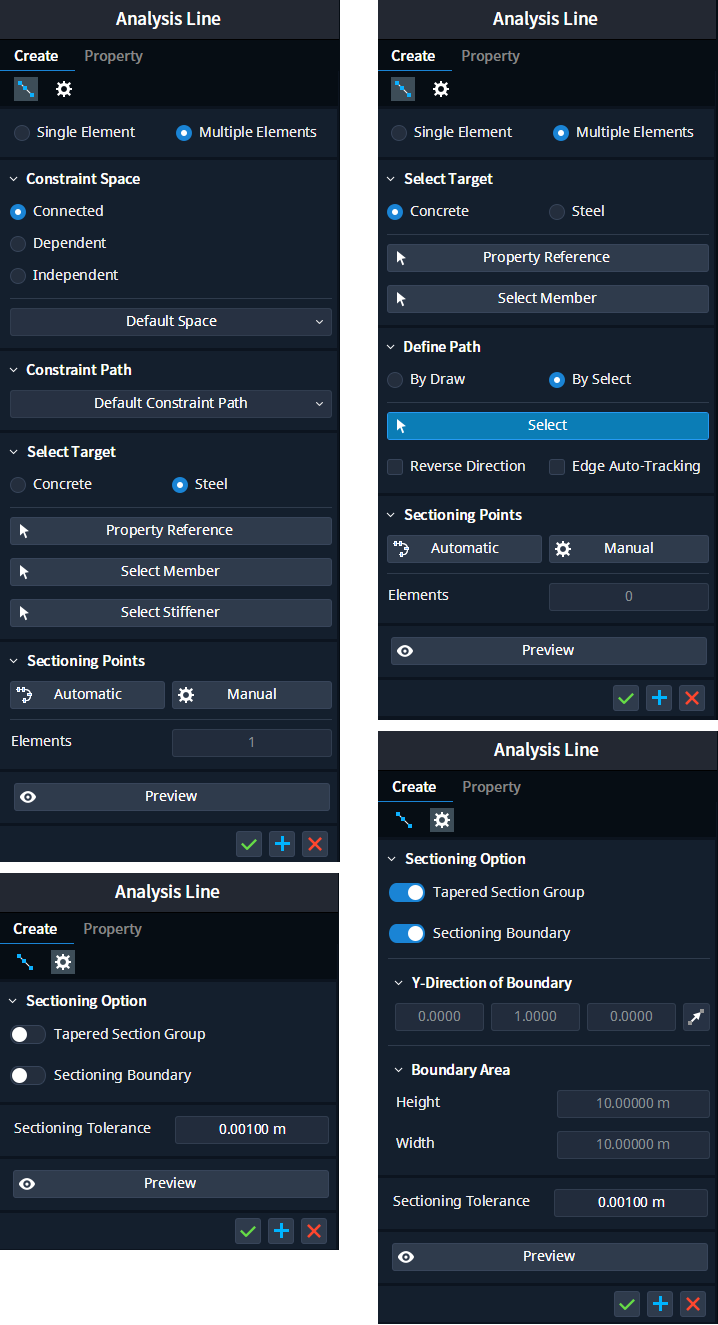

• [Analysis Line Type]
Analysis Line의 유형을 선택합니다.
Single Element : 하나의 요소가 되는 Analysis Line을 생성합니다.
Multiple Elements : 여러 개의 요소로 분할되는 Analysis Line을 생성합니다.
Single Element를 선택한 경우, 사용자는 아래의 옵션들을 설정해야 합니다.
Sectioning Offset
Tapered Section
Multiple Elements를 선택한 경우, 사용자는 아래의 옵션들을 설정해야 합니다.
Sectioning Points
Tapered Section Group

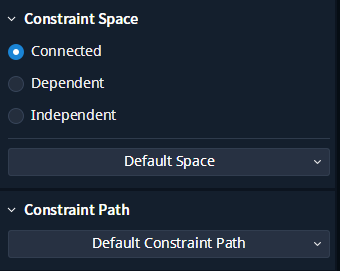

• [Constraint Space]
Constraint Space : Analysis Line을 생성할 Space 유형을 선택합니다.
Connected
Dependent
Independent
Constraint Space List : Analysis Line을 생성할 Space를 선택합니다.
Constraint Space는 Assembly Unit에서만 유효합니다. Point/Curve Library 및 Base Mode에서는 제공되지 않습니다.

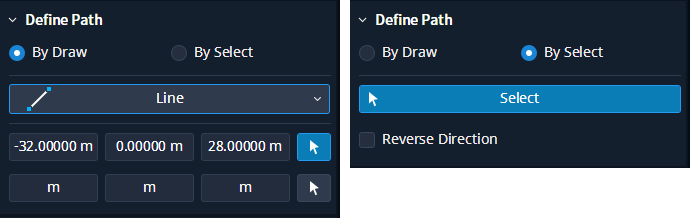

• [Define Path]
Draw Method : Analysis Line의 그리기 방식을 선택합니다.
By Draw : Line을 직접 그립니다. Polyline을 지원하여 연속 그리기가 가능합니다.
By Select : Edge를 선택합니다.
Reverse Direction 옵션을 통해 진행 방향을 변경할 수 있습니다.
Edge Auto-Tracking 옵션을 통해 사용자가 선택한 Edge에 연결된 Edge들을 탐색하여 자동으로 하나의 경로를 찾아줍니다.
Define Path는 Point Library 및 Base Mode에서만 유효합니다. Curve Library 및 Assembly Unit에서는 제공되지 않습니다.
각 모드에 따라 Analysis Line을 생성하는 방법이 다릅니다.
Point Library 및 Base Mode
직접 선을 그리거나 Edge를 선택하여 Analysis Line을 생성합니다.
Curve Library
Constraint Path를 선택하여 Analysis Line을 생성합니다.
Assembly Unit
Constraint Space 및 Constraint Path를 선택하여 Analysis Line을 생성합니다.
• [Select Target]
Analysis Line의 대상을 선택합니다.
Target Type : 대상의 재료 유형을 선택합니다. Concrete와 Steel 중 선택할 수 있습니다. Target Type에 따라 Property Reference 및 Target으로 선택할 수 있는 부재가 제한됩니다.
Property Reference : Analysis Line의 속성(Material, Structure) 정보를 참조할 부재를 선택합니다.
Select Member : Analysis Line의 단면 취득 시 사용할 대상 부재를 선택합니다. 여러 개의 부재를 선택할 수 있습니다.
Select Stiffener : Analysis Line의 단면 취득 시 사용할 종방향 보강재를 선택합니다. 여러 개의 보강재를 선택할 수 있습니다.
재료 유형에 따라 선택할 수 있는 대상 범위가 달라집니다.
Concrete를 선택한 경우, Concrete 부재만 선택 가능합니다.
Steel을 선택한 경우, Steel 부재 및 종방향 보강재를 선택할 수 있습니다.

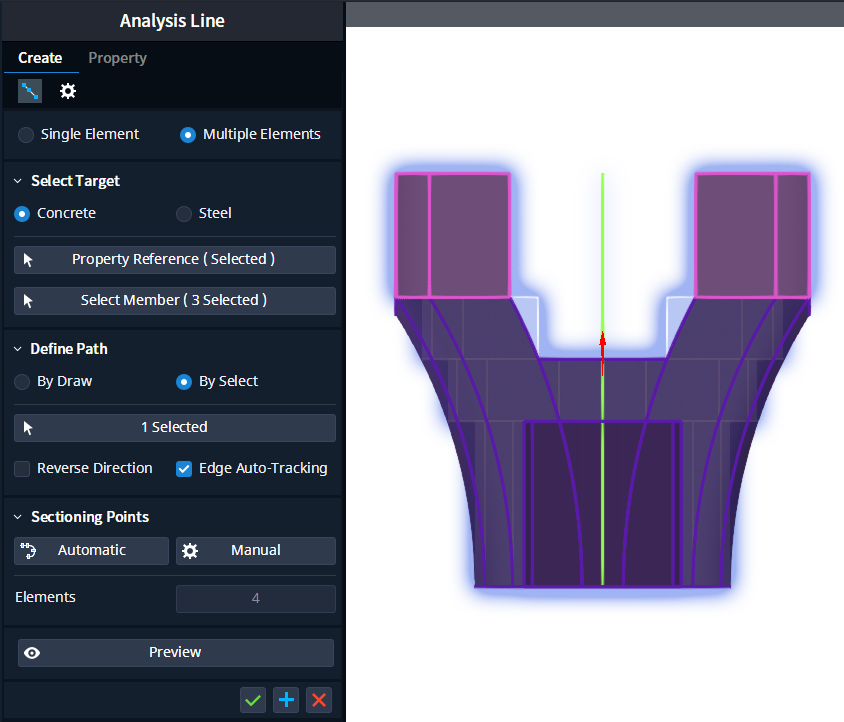

• [Sectioning Points]
Analysis Line의 단면 추출 지점을 설정합니다.
Automatic : Sectioning Target의 모든 Edge의 불연속점을 Path에 투영하여 Sectioning Tolerance에 의해 필터링 하는 규칙에 따라 자동으로 Sectioning Points를 설정합니다.
Manual : Sectioning Points Setting을 위한 Dialog를 실행합니다.
Elements : Sectioning Points Setting에 의해 분할된 구간(요소)의 개수를 출력합니다.
Sectioning Points Dialog 상에 Polyline의 불연속 위치는 DP(Discontinuous Point)로 자동 등록됩니다.

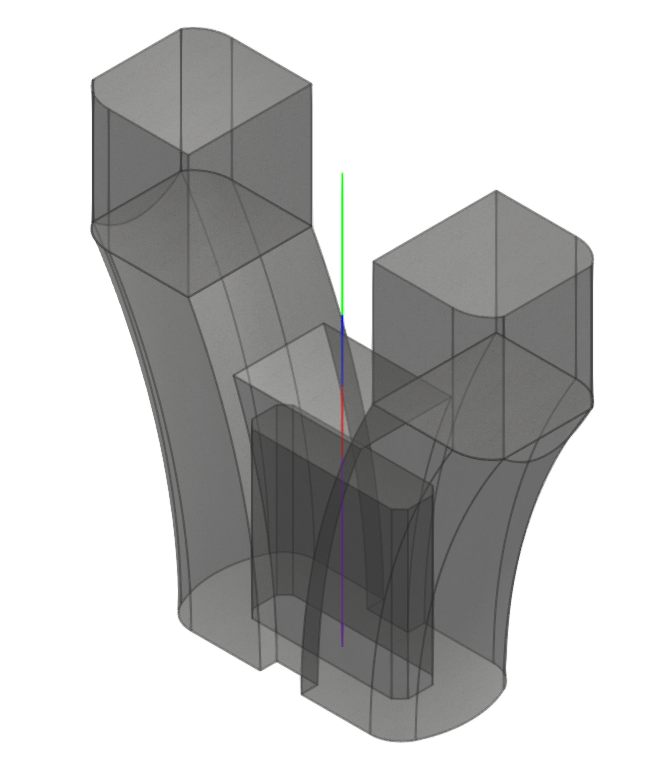

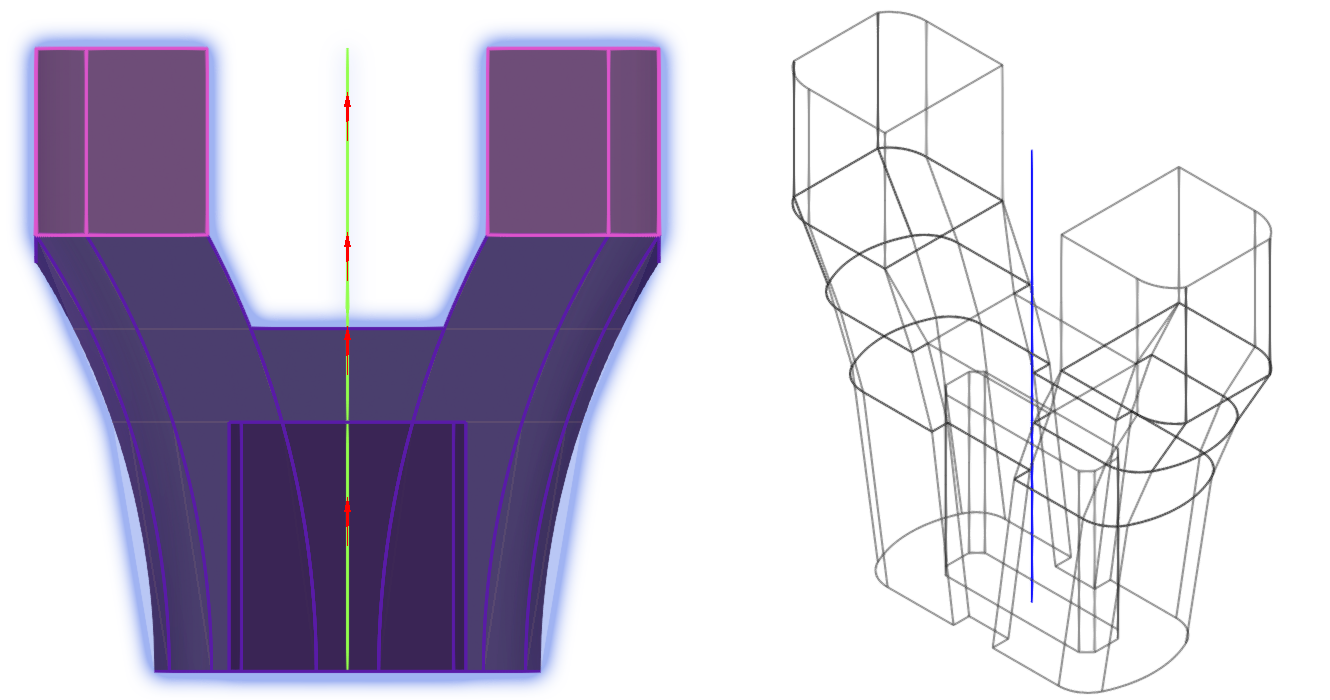

Single Element 방법은 분절된 4개의 Edge를 사용해야 아래의 Analysis Line 생성이 가능하지만 Multiple Elements의 Automatic에서는 단면 불연속 위치에서 자동으로 탐색하여 Sectioning Points를 설정합니다.
추천 방법 : Manual에 의해 기본 Sectioning Points를 먼저 설정 한 후 Automatic를 클릭하여 Edge 불연속 점을 추가 설정합니다.
• [Tapered Section Group]
Analysis Line의 분할된 구간(요소)을 해석 연동할 때 Tapered Section Group으로 만들지를 설정합니다.
Off : Single Section으로 각 요소를 생성합니다.
On : Tapered Section Group으로 각 요소를 생성합니다.
• [Sectioning Boundary]
Analysis Line의 단면 취득 영역을 사용자로부터 입력을 받아 유한 영역으로 제한할지를 선택합니다.
Off : 무한 평면으로 단면을 취득합니다.
On : 사용자가 설정한 방향 및 영역 크기 내로 단면을 취득합니다.
Sectioining Boudnary-On인 경우, 아래의 옵션들을 설정해야 합니다.
Y-Direction of Boundary
Boundary Area
• [Y-Direction of Boundary]
영역 설정을 위한 참조 축을 설정합니다. 참조 축은 Width 방향이 됩니다.
• [Boundary Area]
영역의 크기를 설정합니다. 영역은 직사각형으로 제한합니다.
Width : 사용자가 설정한 Y-Direction of Boundary의 방향으로의 길이를 입력합니다.
Height : 사용자가 설정한 Y-Direction of Boundary의 법선 방향으로의 길이를 입력합니다.
• [Sectioning Tolerance]
Sectioning Points를 Automatic으로 설정했을 때의 허용 오차범위를 입력합니다.
• [Preview]
생성한 Analysis Line과 Analysis Mode에서 생성될 형상을 미리보기 형태로 제공합니다.
Multiple Element의 Sectioning Points Setting
Multiple Elements Type의 Sectioning Points를 설정합니다.
[Tab] Sectioning Points
• [Setting Type]
Sectioning Points의 설정 방법을 선택합니다.
Direct Setting : Table 행을 추가(개수 입력)하여 사용자가 직접 단면 추출 지점 위치를 설정합니다.
Arrangement : 단면 추출 지점을 배열 값을 통해 설정합니다.
Direct Setting을 선택한 경우, 사용자는 아래의 옵션들을 설정해야 합니다.
Number of Row
Arrangement를 선택한 경우, 사용자는 아래의 옵션들을 설정해야 합니다.
Arrangement
Value
• [Direct Setting]
Number of Row : 추가하고자 하는 행 개수를 입력합니다.
• [Arrangement]

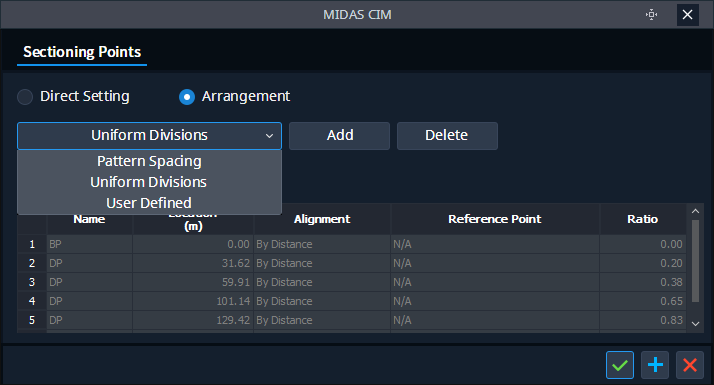

Arrangement : 배열 유형을 선택합니다.
Value : 배열 값을 입력합니다.
Pattern Spacing : 개수 및 간격을 입력받아 설정한 간격으로 삽입할 수 있는 개수만큼 배열합니다. 해당 간격보다 작은 값으로 남은 나머지에는 배열하지 않습니다.
Uniform Divisions : 분할하는 구간의 개수를 입력받아 입력한 간격을 넘지 않는 값을 계산하여 등간격으로 배열합니다.
User Defined : 개수와 사이 간격을 사용자 정의 형태로 입력받아 배열합니다. ('개수@간격' 규칙으로 입력합니다. (ex. 3@0.2m))
• [Sectioning Points Table]
Add : Number of Row, 또는 Arrangement 값으로 Table 행을 추가합니다.
Delete : 선택된 행을 삭제합니다. 첫 행, 마지막 행은 삭제할 수 없습니다.
Sectioning Points Table : 단면 추출 지점 및 위치 저장 방법을 Table 형태로 입력합니다.
Name : Segment의 이름을 입력합니다.
Length : 시점으로부터 Sectioning Point에 대한 길이를 입력합니다.
Alignment : 길이 변화에 따른 Sectioning Point 위치의 계산 방법을 설정합니다. By Distance 방법과 By Ratio 방법을 제공합니다.
Reference Point : By Distance 설정에 대한 참조점을 설정합니다.
Ratio : Reference Point-User Defined 설정에 대한 참조점 위치를 저장하기 위한 Ratio를 입력합니다.
참고자료
• Analysis Line Property
