개요
• 축을 중심으로 형상을 회전시켜 상위 형상을 생성합니다.
실행
• Ribbon Menu > [Feature] Tab > [Generate] Group > Revolve
설명

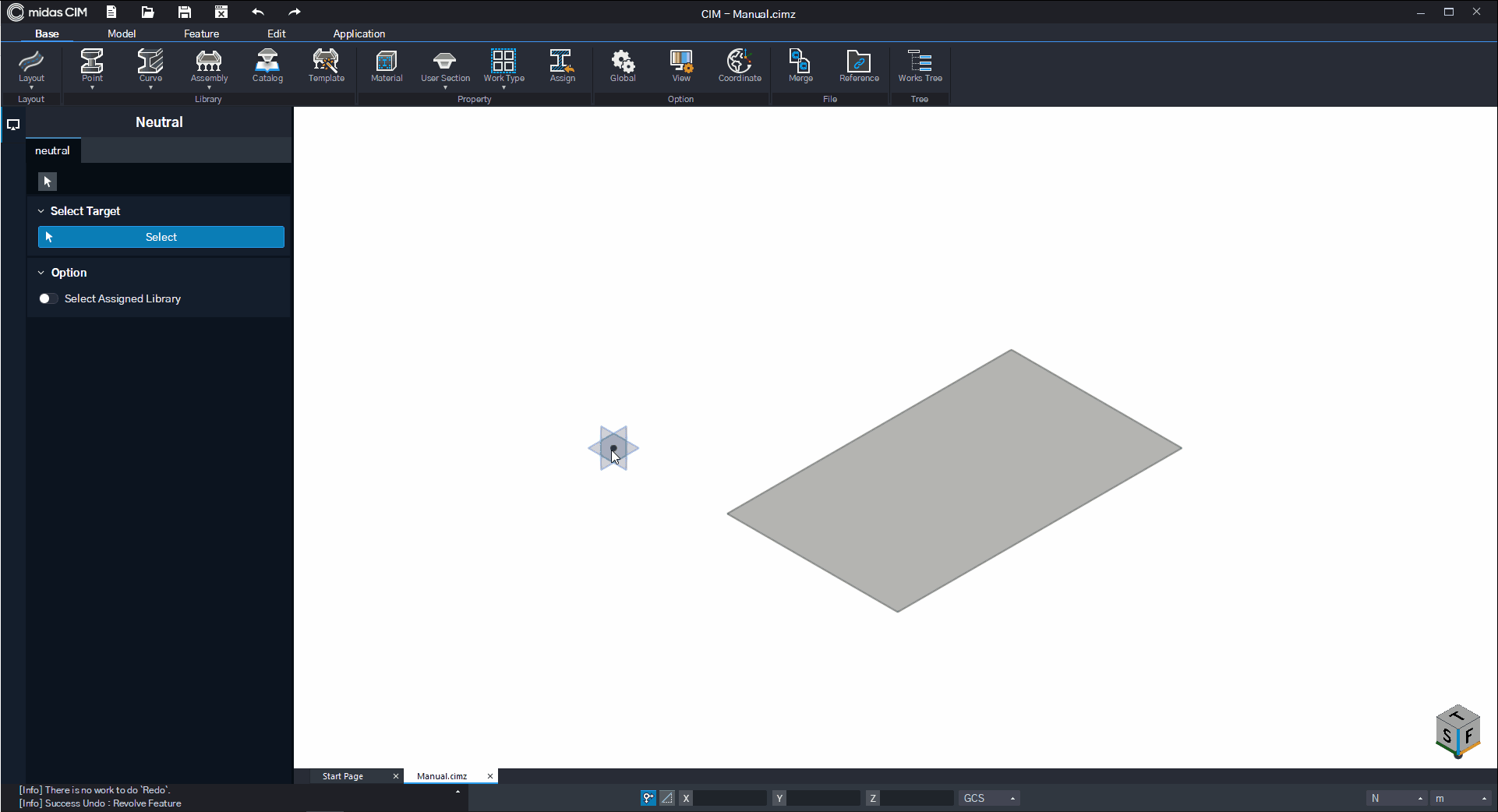

By Draw 방법
새로운 선을 정의하여 회전축을 설정하고 해당 회전축을 기준으로 상위 형상을 생성합니다.
• [Select Target]
회전시켜 상위 형상을 생성하고자 하는 Target 객체를 선택합니다.
• [Define Axis]
By Draw 방법 : 직접 선을 작도하여 회전축을 설정합니다.
By Select 방법 : 화면 상에서 Edge를 선택하여 회전축으로 설정합니다.
상세 설명 (Define Axis)

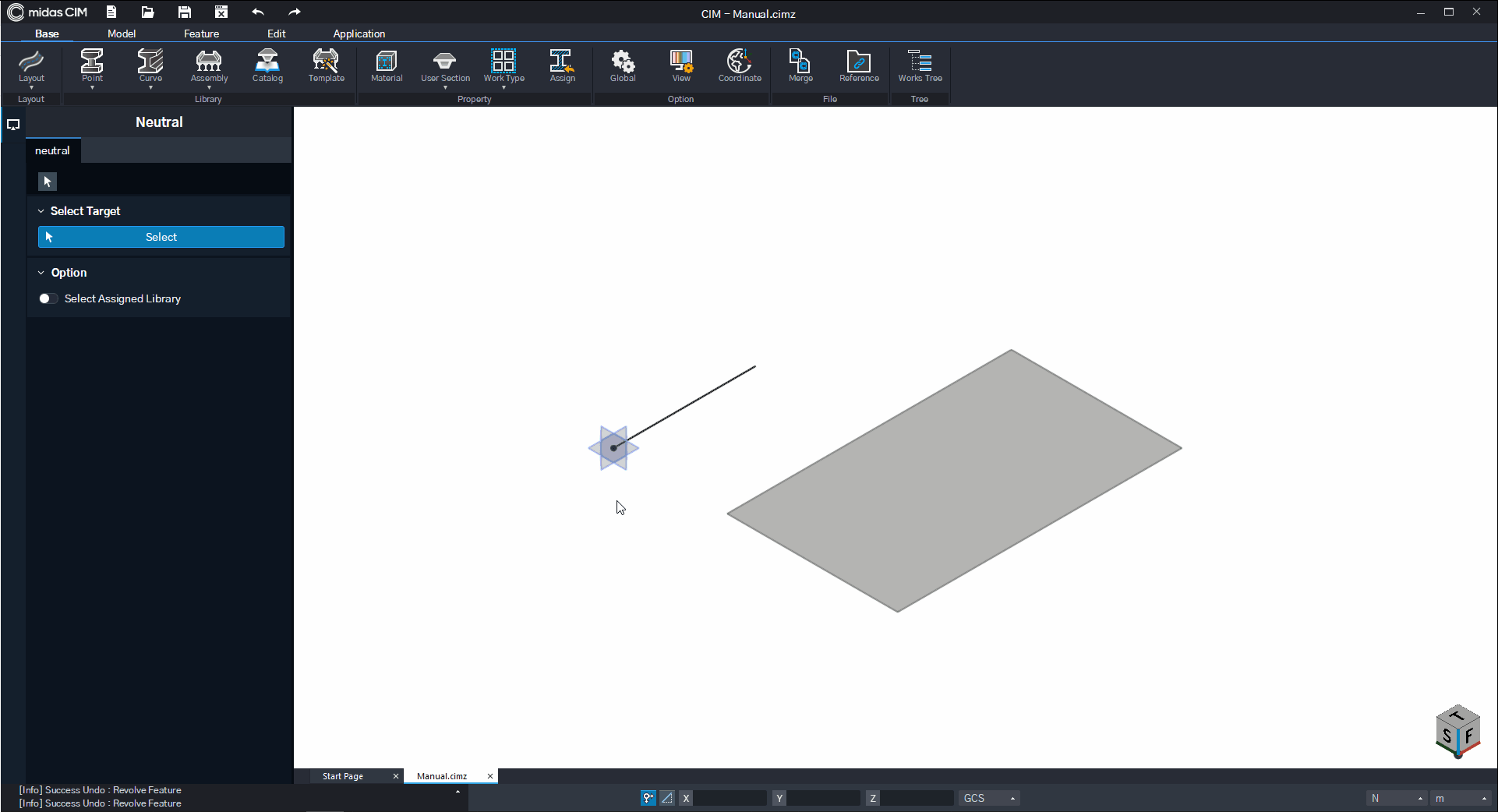

• By Select 방법
• [Protrusion Angle]
회전 방향 별 회전 각도를 입력합니다.
