Wire

개요

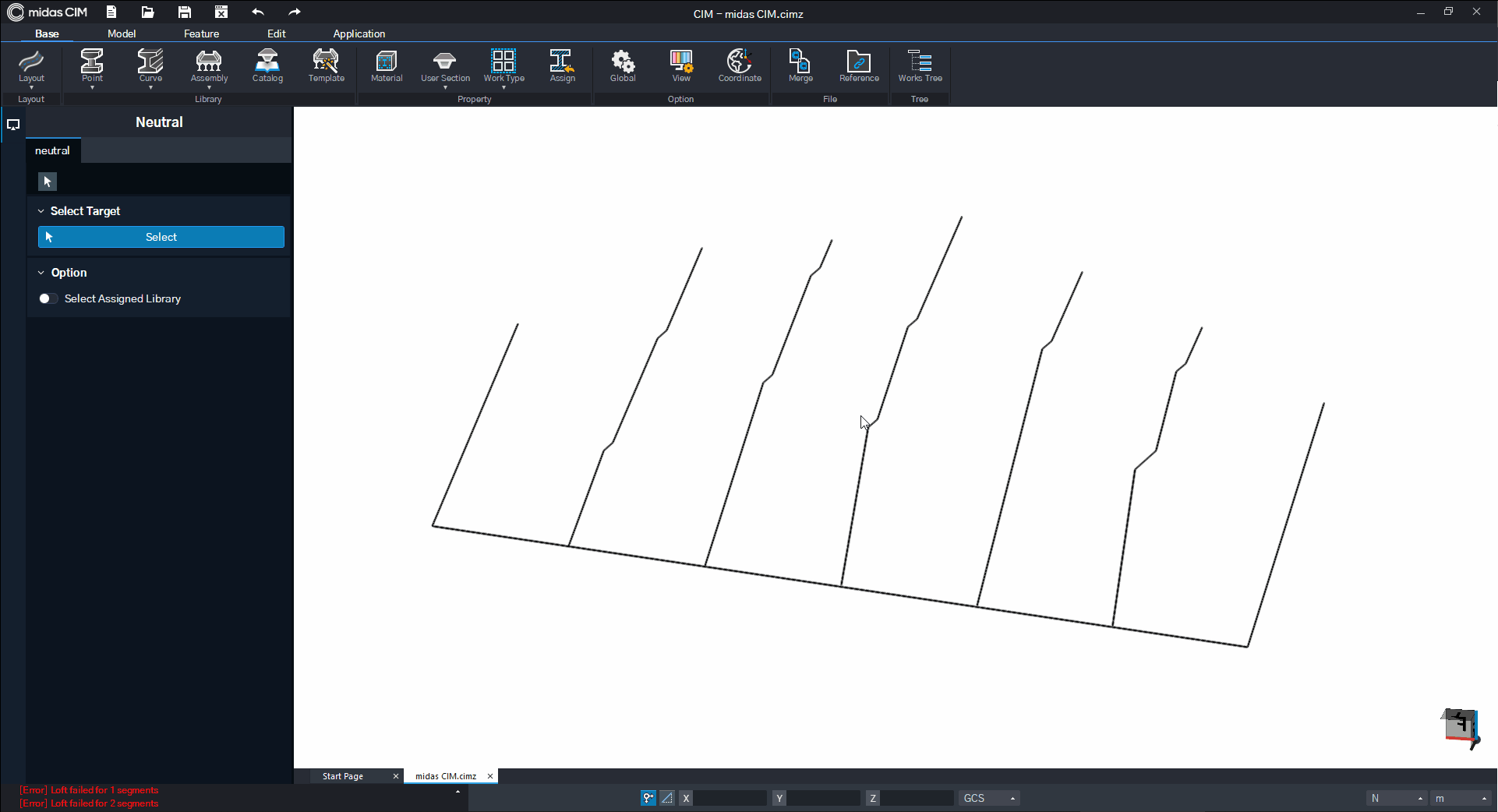

• Slope Profile을 연결하여 Face를 생성합니다.

실행

• Ribbon Menu > [Feature] Tab > [Generate] Group > Loft > Wire

설명

상위 형상 생성

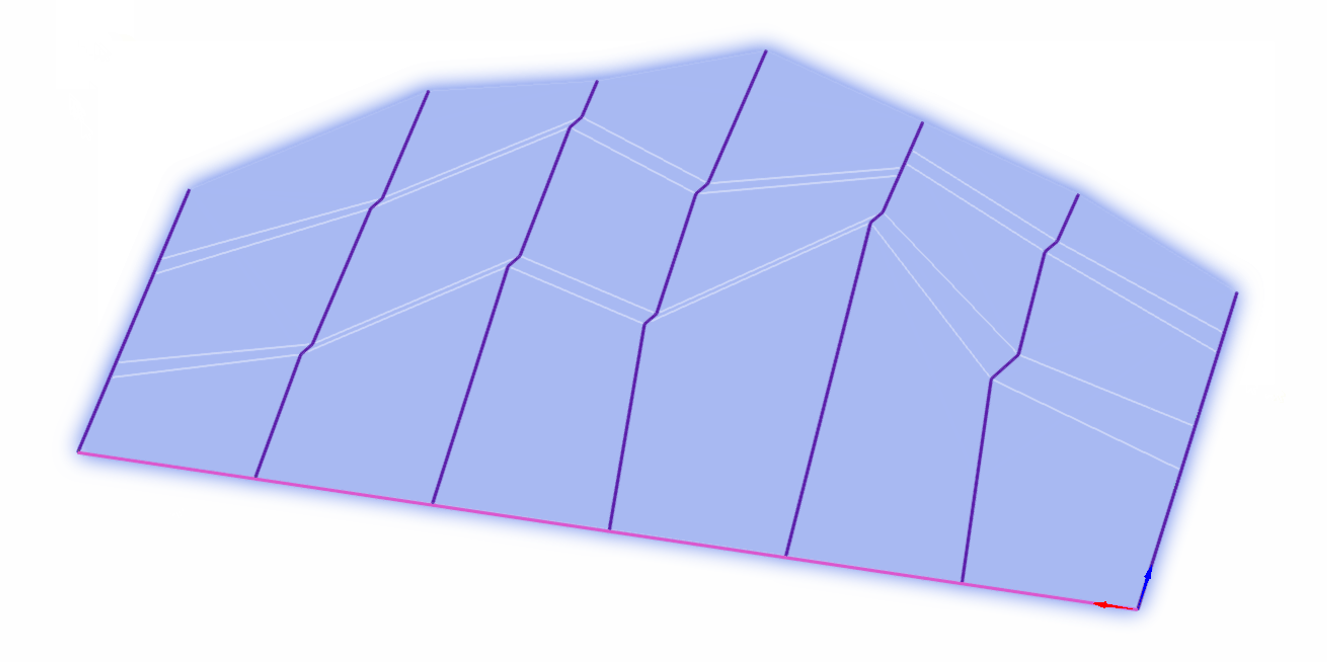

다수의 Profile과 Path를 선택하여 상위 형상 (Surface)를 생성합니다.

• [Select Profile]

Profile을 선택합니다. 다수의 Profile 선택이 가능합니다.

• [Select Path]

Profile을 연결할 Path를 선택합니다.

• [Start Point]

Path의 시작점을 설정합니다.

• [Vertex Matching Reference]

Vertex를 연결하는 방법을 선택합니다.

Start or end vertex : Profile의 첫 점에서 Matching을 시작합니다.

Center : Profile의 중심점에서 Matching을 시작합니다.

Path : Path와 가까운 점에서 Matching을 시작합니다.

• [Edge Grouping]

Vertex연결시 매칭할 Group을 정의합니다.

Method : Angle이하의 값을 Grouping합니다. 기준을 edge나 plane으로 설정할 수 있습니다.

Angle : Grouping할 Angle값을 정의합니다.

• [Option]

Loft된 Face를 부드럽게 생성합니다.
