개요
• 하위 형상을 특정 방향으로 추출하여 상위 형상을 생성하는 기능입니다.
실행
• Ribbon Menu > [Feature] Tab > [Generate] Group > Extude
설명

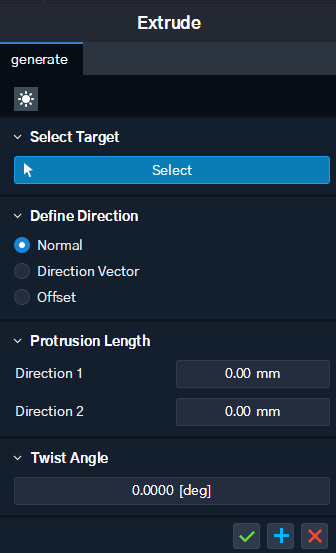

Extrude 기능으로 상위 형상 생성
하위 형상을 추출하여 상위 형상을 생성합니다.
• [Selection Filter]
상위 형상을 생성할 하위 형상의 종류를 선택합니다.
Edge : 선을 선택하여 면을 생성합니다.
Face : 면을 선택하여 Solid를 생성합니다.
Sheet Body : 면으로 구성된 객체를 선택하여 Solid를 생성합니다.
• [Select Target]
상위 형상을 생성할 객체를 선택합니다. Edge와 Surface를 선택할 수 있습니다.
Note
참고 - 속성 정보에 따른 객체 분류 (Body / Member)
• [Define Direction]
객체를 추출할 방향을 설정합니다.
Normal : 객체의 Normal 방향으로 추출합니다.
Direction Vector : 추출 방향을 직접 설정합니다.
Offset : 객체 형상을 고려한 Offset 방향으로 추출합니다.

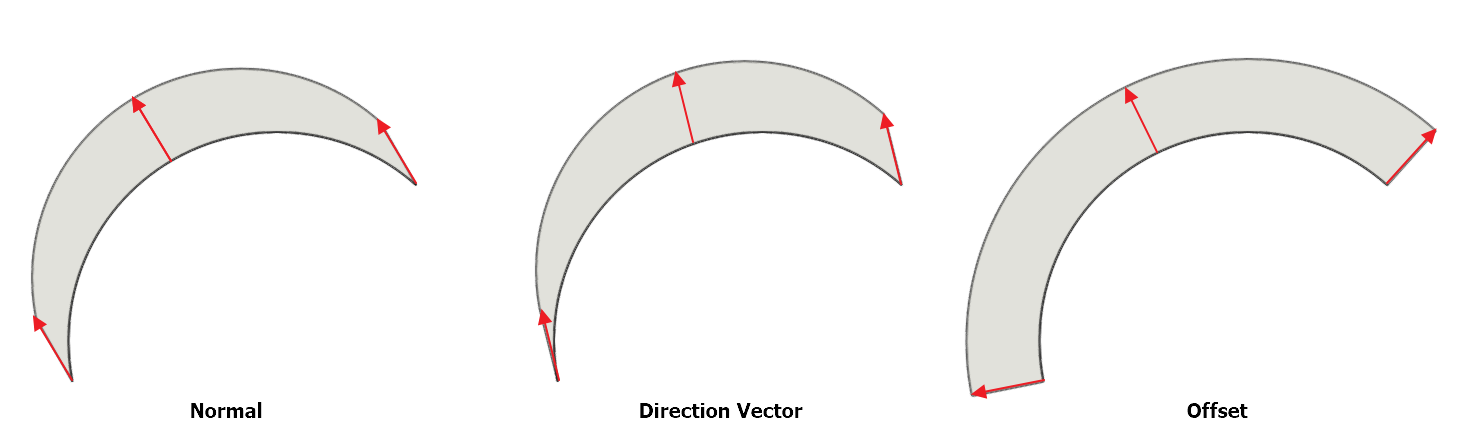

Define Direction 상세
• 위에서 내려다본 곡면에 대해 3가지 방식으로 Direction을 정의했을 때의 결과물 차이입니다.
• [Protrusion Length]
추출할 거리를 입력합니다. Direction 1, 2에 값을 입력해 양방향으로 추출할 수 있습니다.
• [Twist Angle]
추출 끝 단면을 추출 시작 단면에 대비해 입력한 값 만큼 회전시켜 추출합니다.

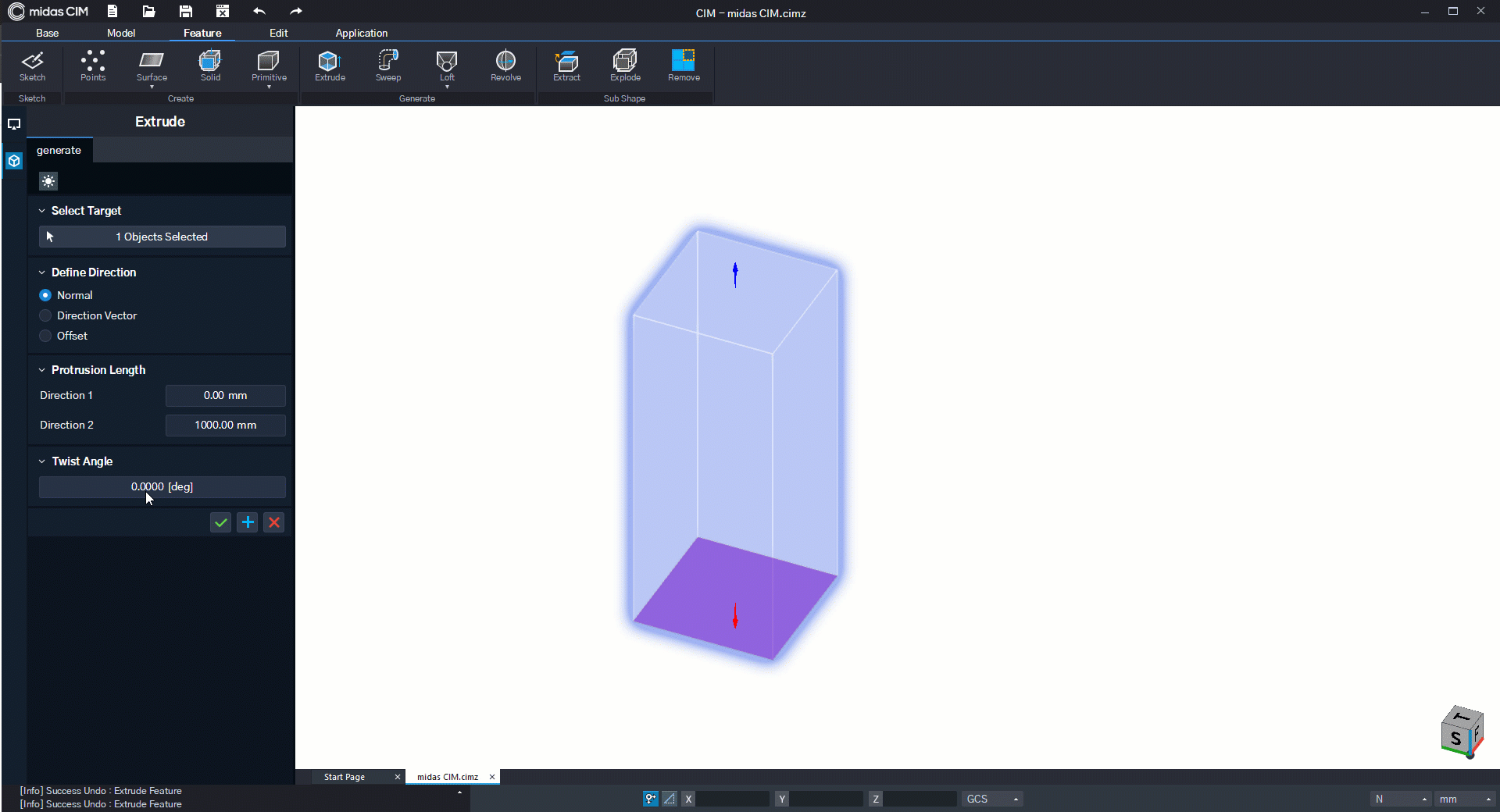

Twist Angle 예시
