개요
• 곡면 객체를 생성합니다.
실행
• Ribbon Menu > [Feature] Tab > [Create] Group > Surface > Curved
설명
Point Interpolation 방법
점 보간을 사용하여 곡면을 생성하는 방법입니다.

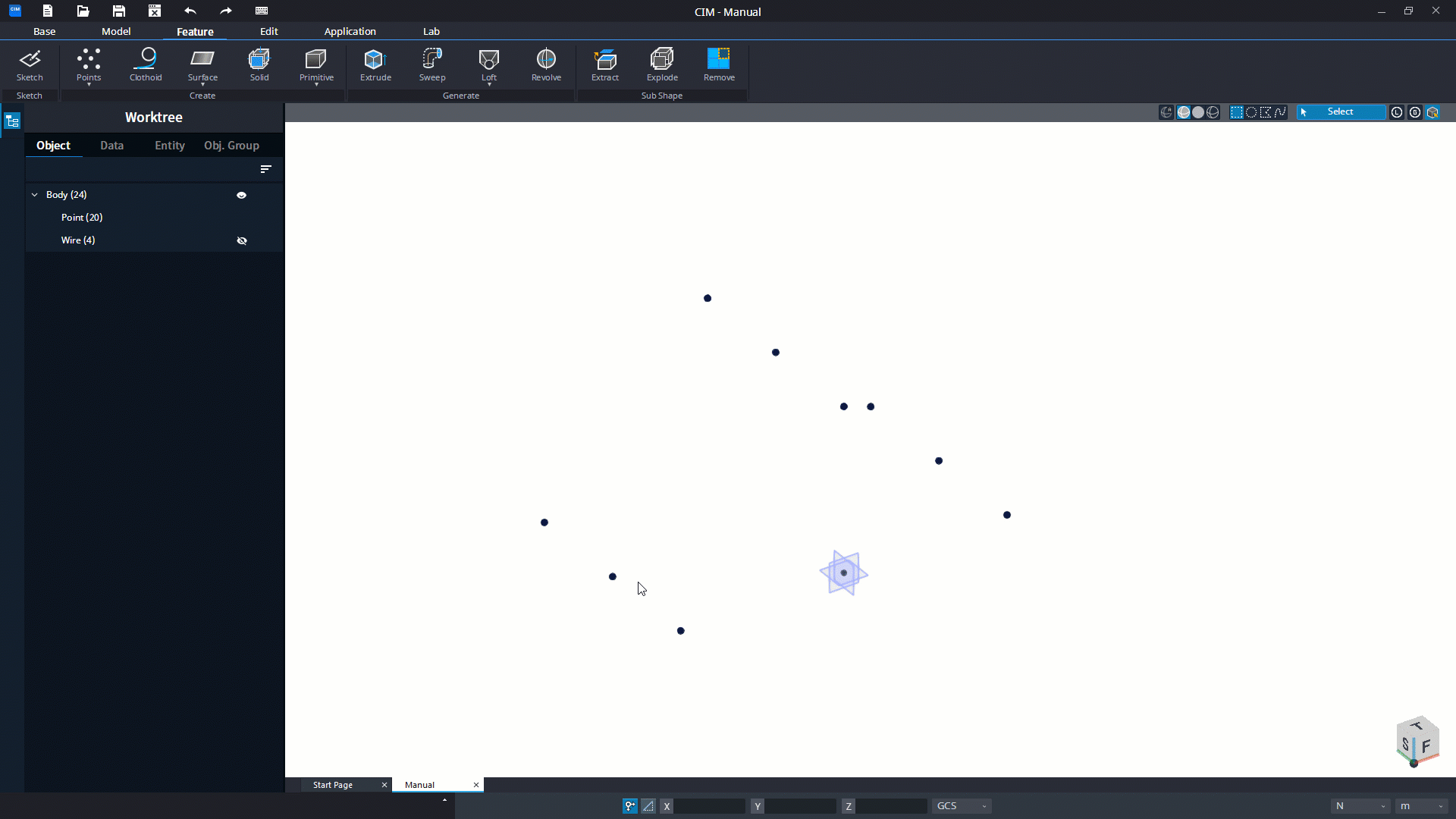

• [Select Vertex]
점 보간 방식으로 면을 생성하는 과정에서 사용할 점 객체들을 선택합니다.
• [Option]
곡면을 생성할 때의 옵션입니다.
상세 설명 (Boundary Type)
면이 생성되는 방식을 설정합니다.

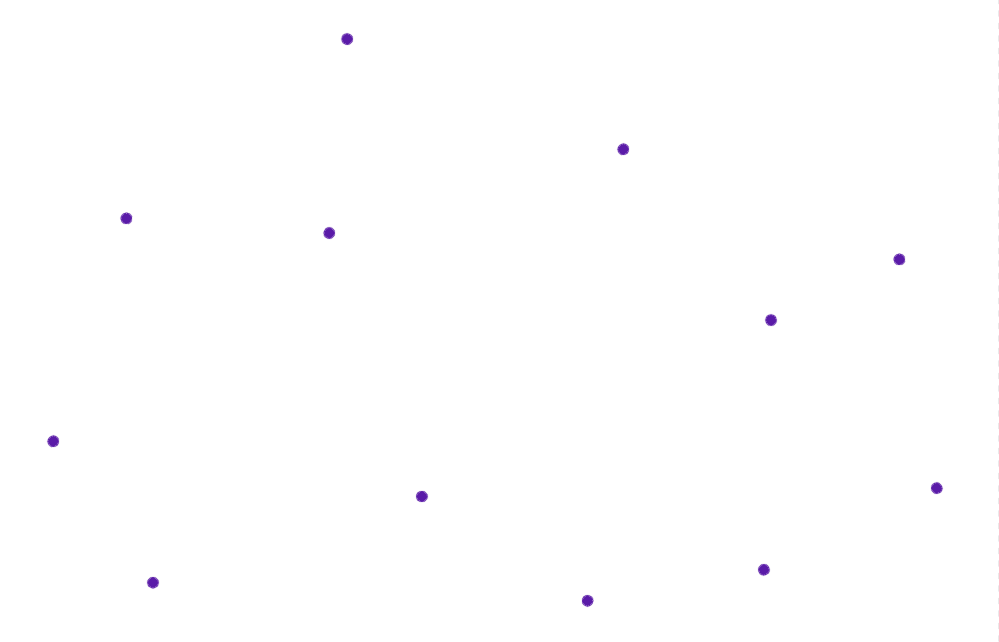

• Convex Hull (Default) : 선택된 점들을 모두 포함하는 가장 작은 곡면이 생성되도록 설정합니다.

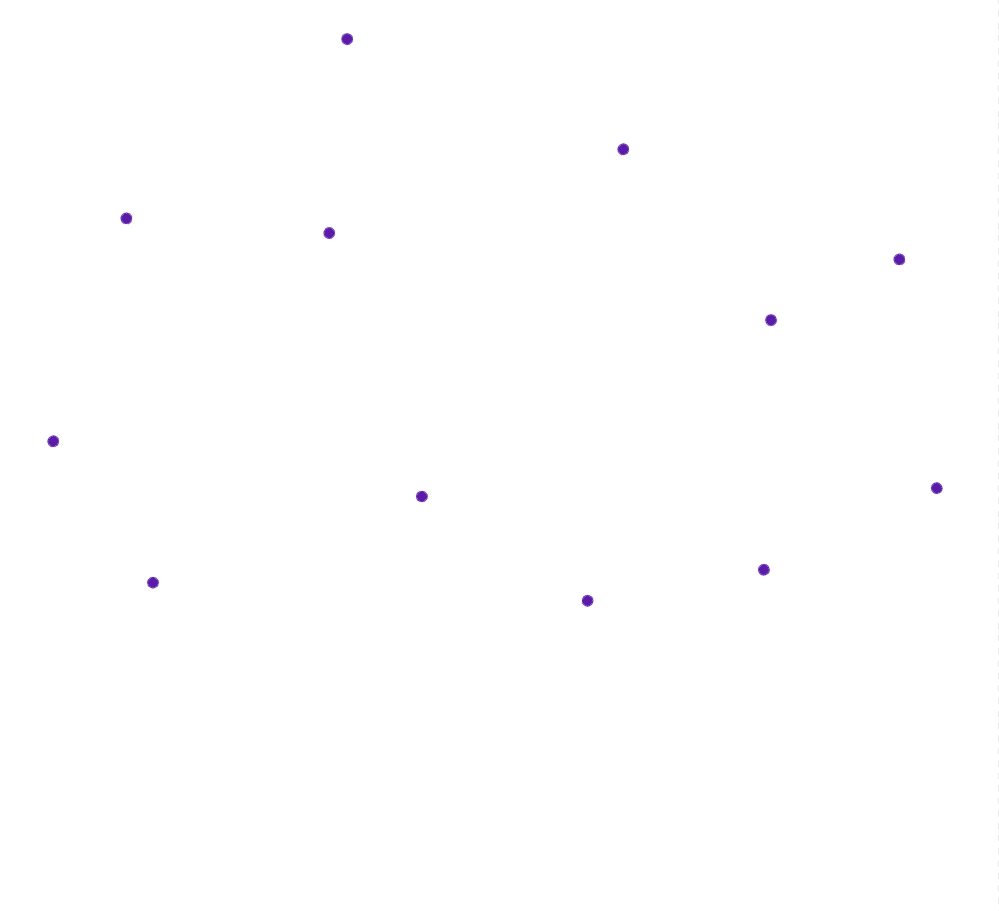

• Bounding Box : 선택된 점들을 모두 포함하는 직사각형 형상의 곡면이 생성되도록 설정합니다.
Delaunay Triangle 방법
들로네 삼각망을 사용하여 곡면을 생성하는 방법입니다.
• [Select Edge]
들로네 삼각망 방식으로 면을 생성하는 과정에서 사용할 선 객체들을 선택합니다.
• [Option]
곡면을 생성할 때의 옵션입니다.
상세 설명 (Option)

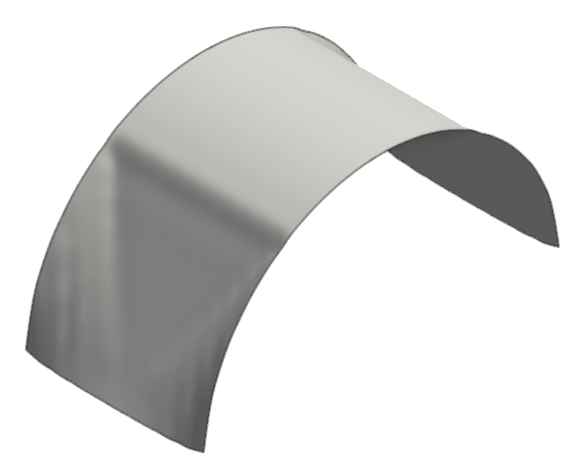

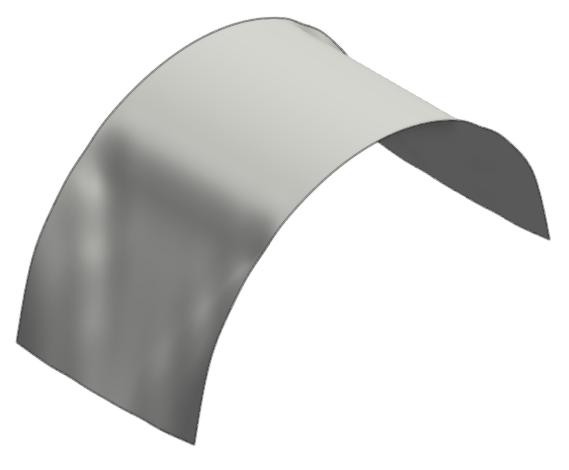

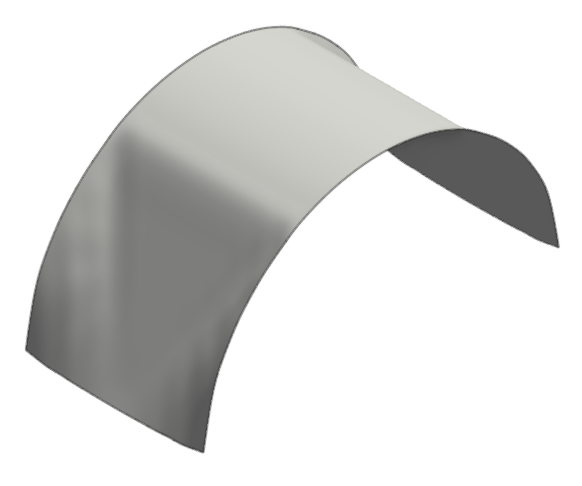

• Resolution : 해상도를 입력합니다. 큰 값을 입력할 수록 더 많은 삼각형을 사용하여 곡면을 형성하며, 더 정밀한 곡면이 생성됩니다.
• 50
• 40
• 30
• 20
