Extract⁩

개요

• 형상을 구성하는 하위 형상을 선택하고 독립적인 객체로 추출합니다.

실행

[Base Mode]

• Ribbon Menu > [Feature] Tab > [Sub Shape] Group > Extract

[User Section Mode]

• Ribbon Menu > [User Section] Tab > [Shape] Group > Extract

설명

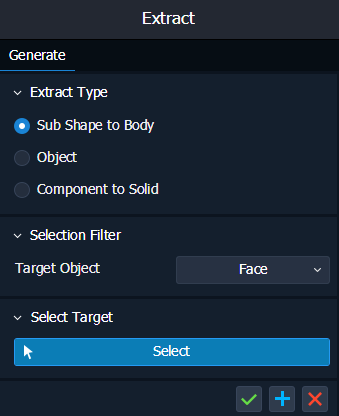

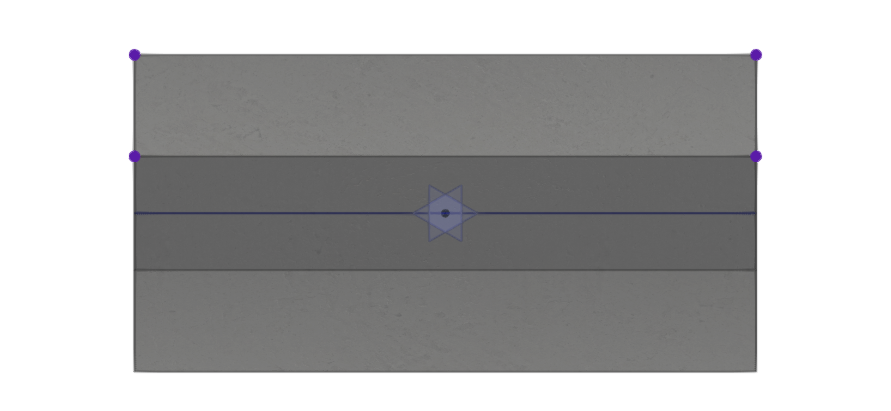

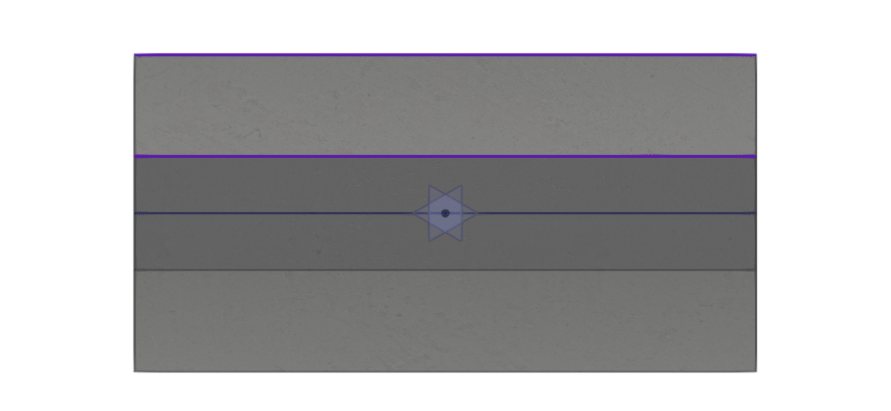

Sub Shape to Body Type

상위 형상을 구성하는 하위 형상을 선택하여 독립 객체로 추출하는 기능입니다.

• [Select Filter]

독립 객체로 추출하려는 하위 형상의 종류를 선택합니다.

• [Select Target]

독립 객체로 추출할 하위 형상을 선택합니다.

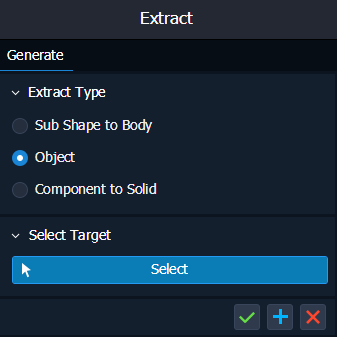

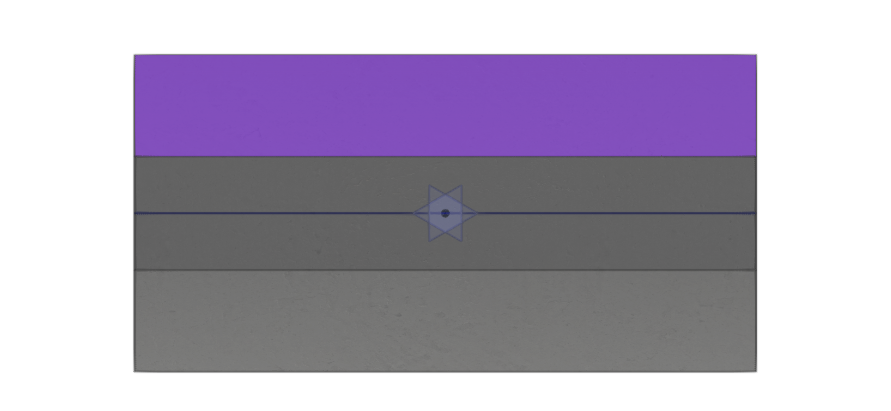

Object Type

객체 단위(Neutral Select 단위와 동일)로 선택하여 추출하는 기능입니다.

• [Selection Target]

객체 단위로 추출하려는 대상을 선택합니다.

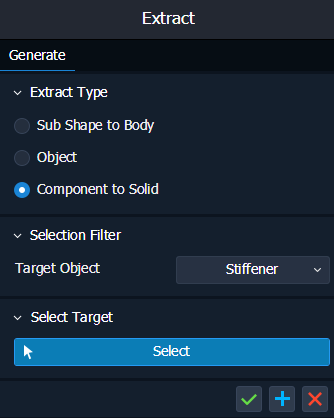

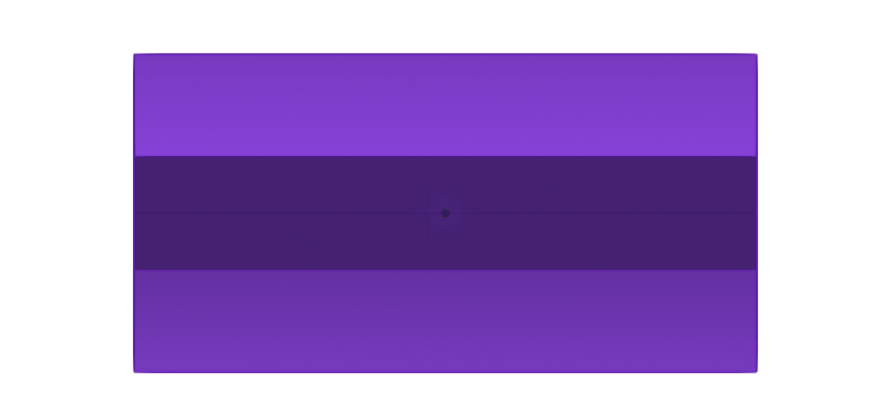

Component to Solid Type

Component 객체를 선택하여 Solid로 추출하는 기능입니다.

• [Selection Filter]

Solid로 추출하려는 Component의 종류를 선택합니다.

• [Select Target]

Solid로 추출할 Component 객체를 선택합니다.
