개요
• 평면 객체를 생성합니다.
실행
• Ribbon Menu > [Feature] Tab > [Create] Group > Surface > Plane
설명
By Draw 방법
폐합선을 정의하여 평면을 생성하는 방법입니다.
• [Method]
By Draw 방법을 선택합니다.
• [Draw]

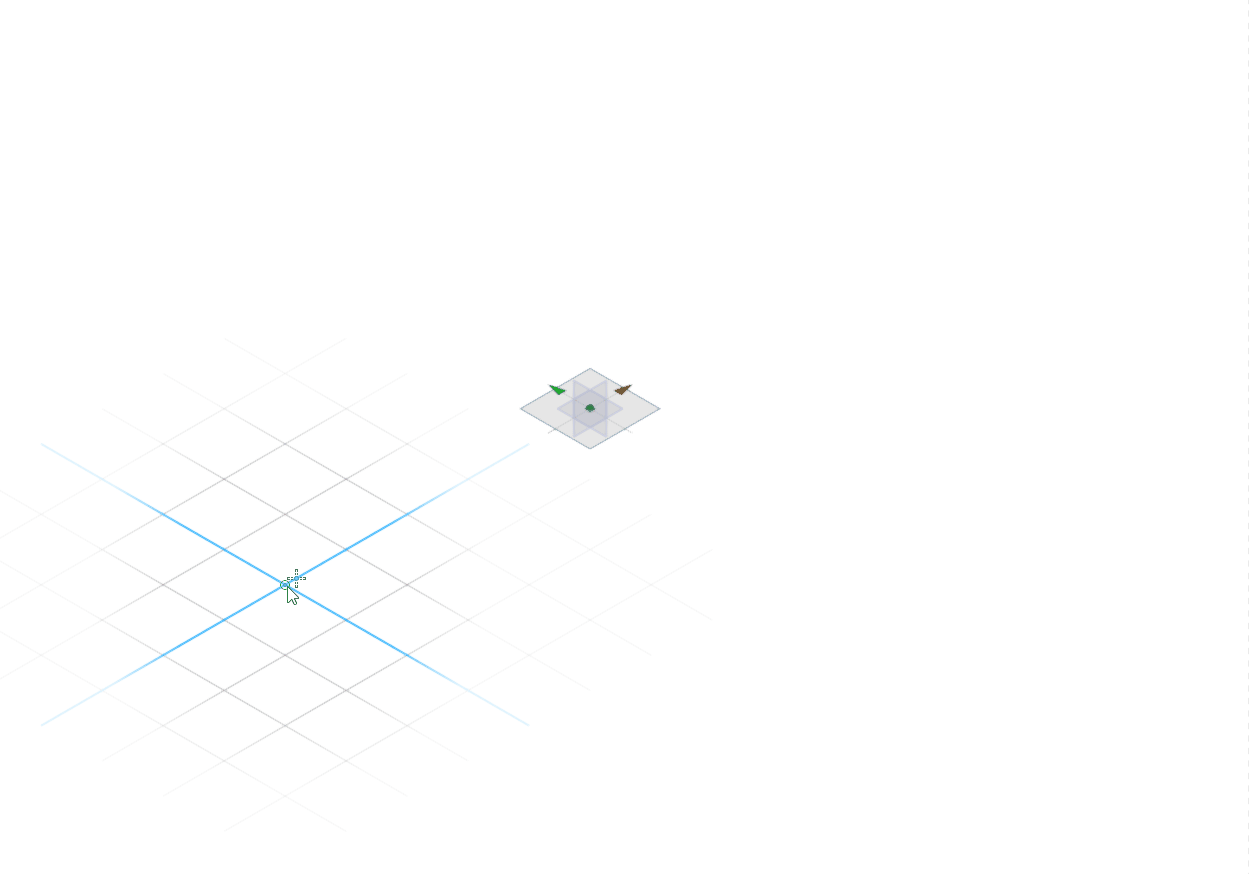

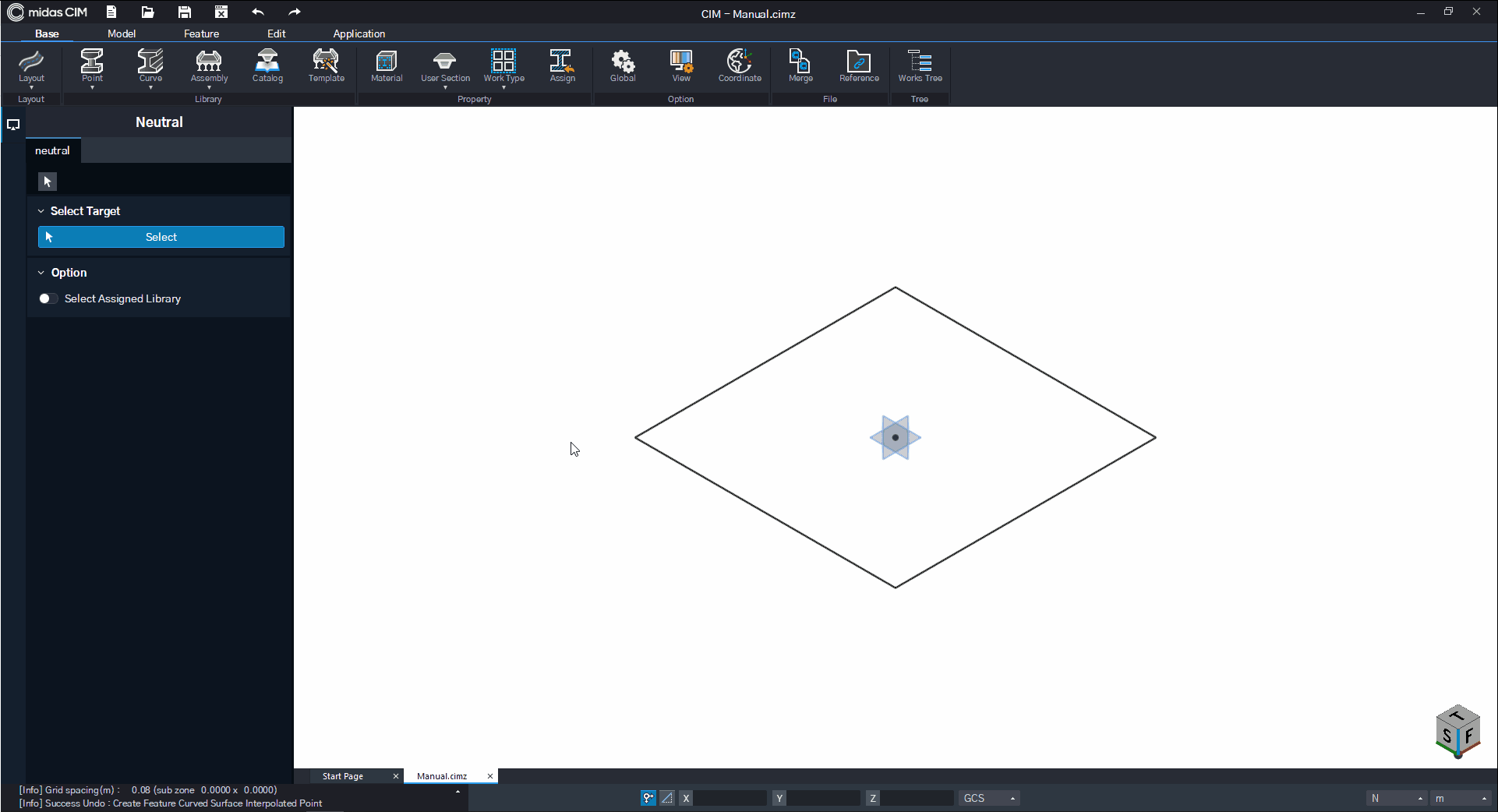

Sketch 도구를 사용하여 화면에 Surface를 생성합니다.
참고 - Sketch

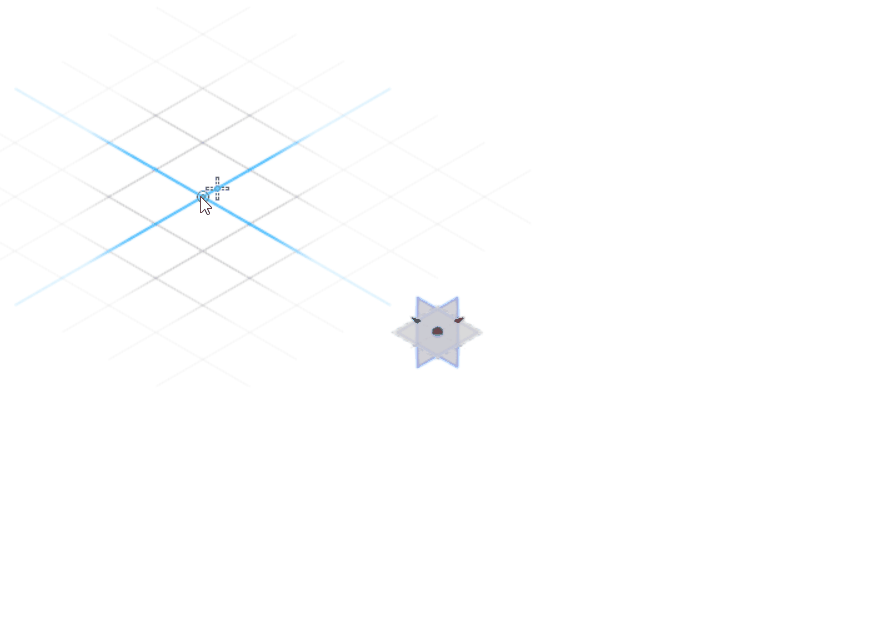

Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
• [Level of Split]
생성된 평면들을 하나의 Face로 묶는기준을 설정합니다.
None : 생성될 평면 모두를 하나의 Face로 묶어서 생성합니다.
By Isolation : 생성될 평면 중 점 또는 선을 공유하는 평면들만 하나의 Face로 묶어서 생성합니다.
By Face : 생성될 평면 모두를 따로따로 서로 다른 Face로 생성합니다.
• [Auto Extension Ratio]
시점과 종점이 완벽히 일치하지 않은 경우에 자동적으로 길이를 연장하여 폐합선을 만들어 주도록 설정합니다.
• [Option]
Surface(Plane) 기능 사용 시 사용할 옵션을 설정합니다.
Consider Inner Hole : 영역 위에 이중으로 또 다른 영역을 생성할 때의 적용 방식을 설정합니다.
Merge Colinear Edge : 여러 개의 Edge 를 동일 직성 상에 생성한 경우, 생성된 동일 직선 상의 여러 Edge 들을 하나의 Edge 로 병합 생성할지 여부를 설정합니다.
참고 - Consider Inner Hole

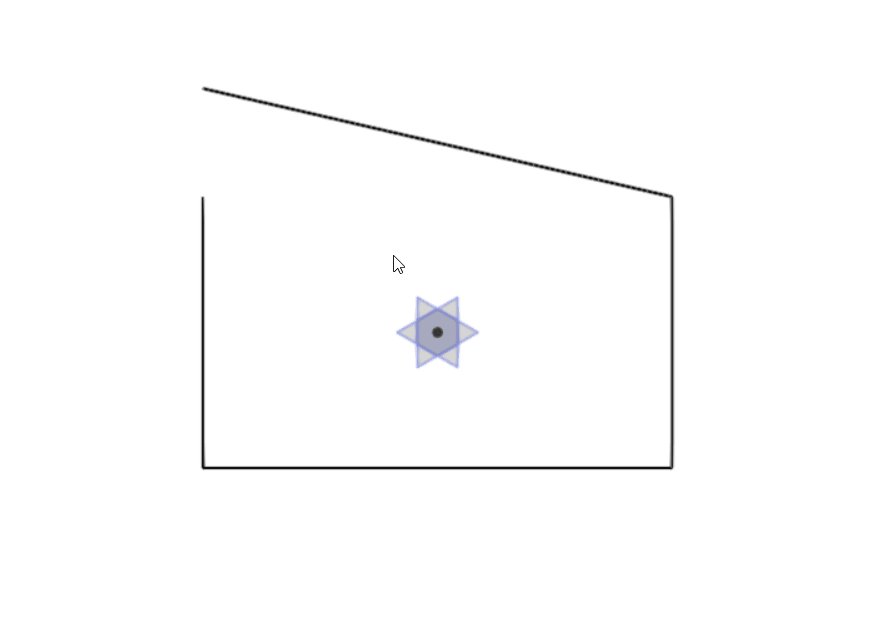

위처럼 Edge 생성 중에 끊은 경우, 동일 직선 상에 여러 개의 Edge가 생성됩니다. 이런 경우 동일 직선 상의 여러 Edge 들을 하나의 Edge 로 병합할지를 설정합니다.

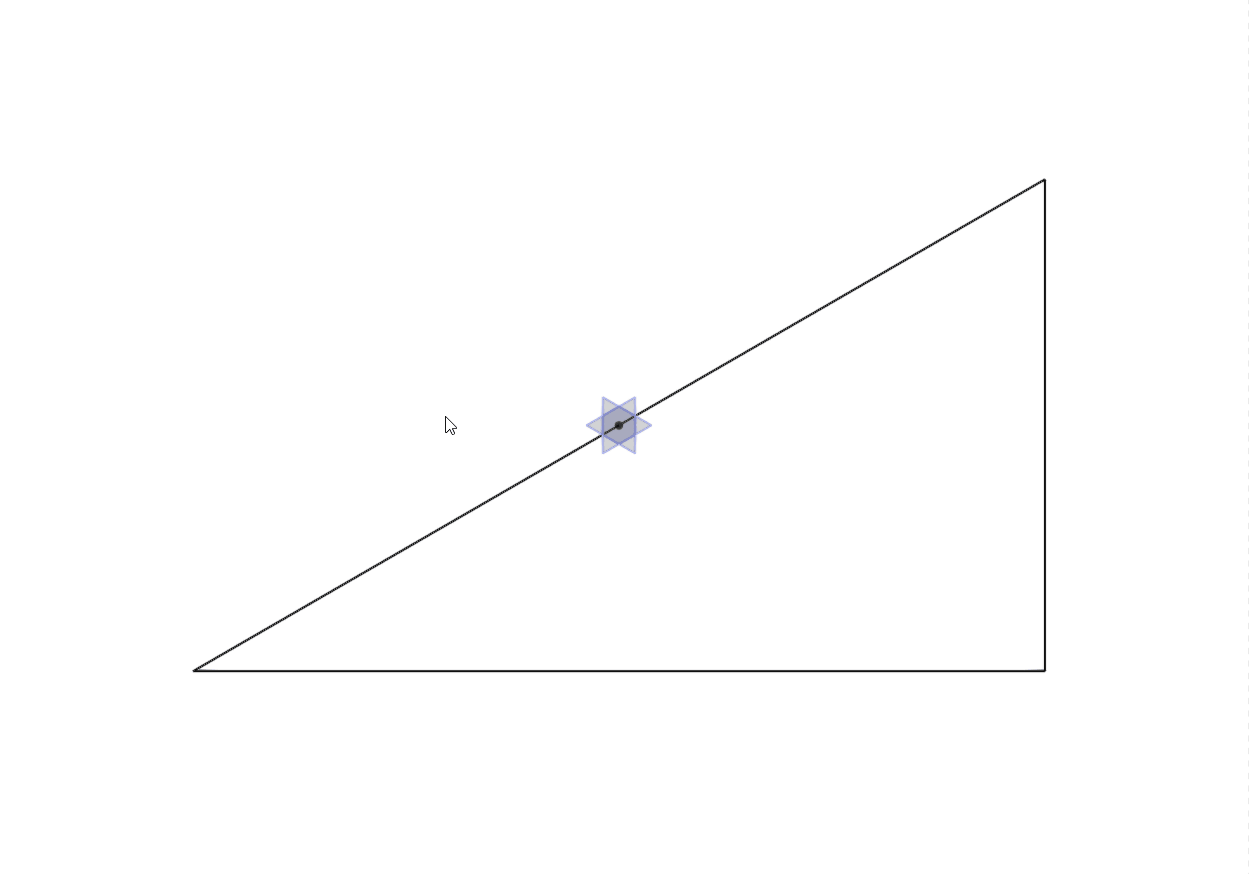

• Merge Colinear Edge On : 위의 예시에서 Edge 를 병합하여 변이 3개인 삼각형으로 생성됩니다.
• Merge Colinear Edge Off (Default) : 위의 예시에서 Edge 를 병합하지 않고 변이 4개인 사각형으로 생성됩니다.
By Select 방법
기생성 되어 있는 선을 폐합되게 선택하여 평면을 생성하는 방법입니다.
• [Method]
By Select 방법을 선택합니다.
• [Select Edge]

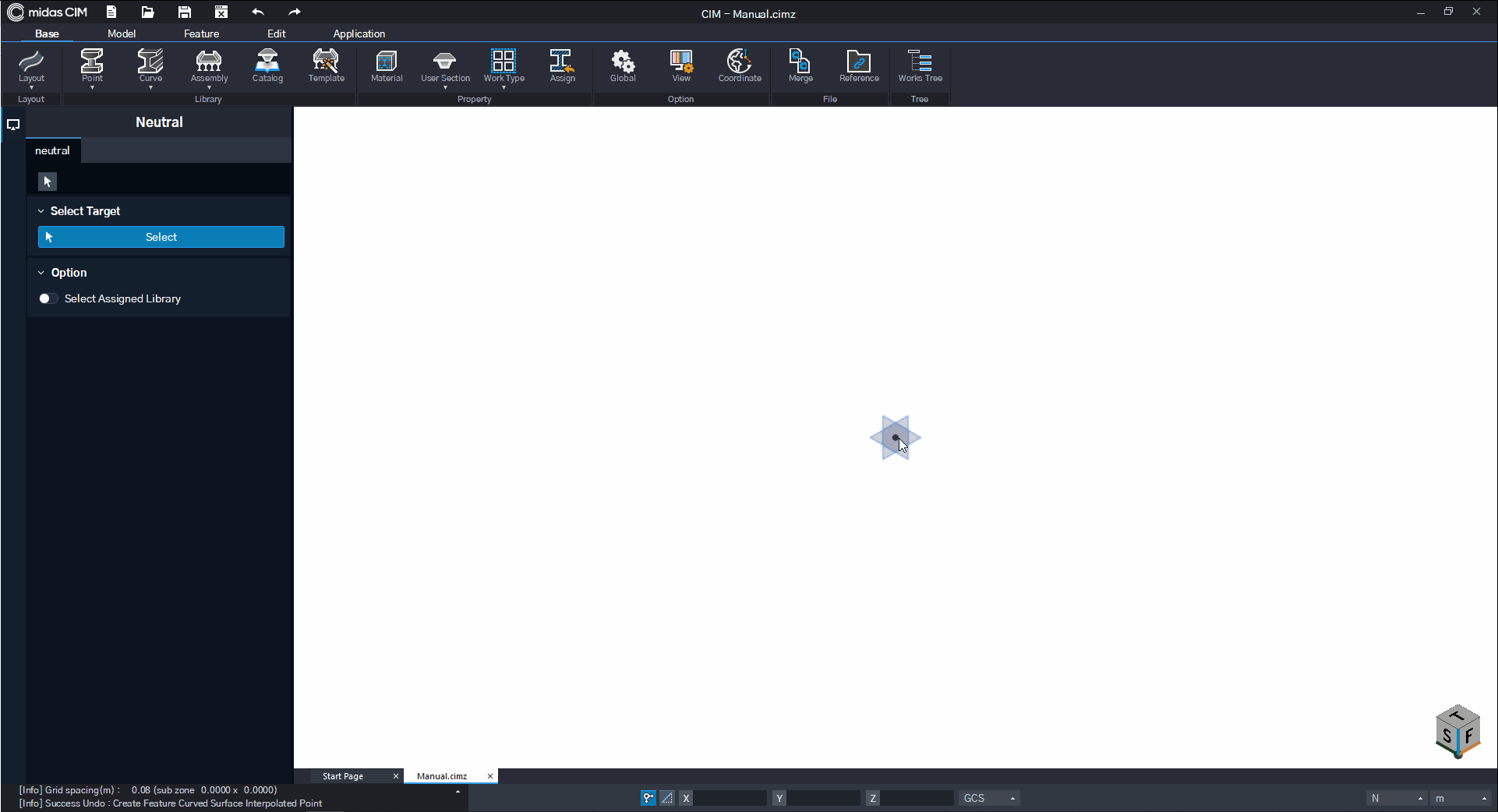

이미 생성되어 있는 선을 폐합되게 선택하여 Surface를 생성합니다.
• [Level of Split]
생성된 평면들을 하나의 Face로 묶는기준을 설정합니다.
None : 생성될 평면 모두를 하나의 Face로 묶어서 생성합니다.
By Isolation : 생성될 평면 중 점 또는 선을 공유하는 평면들만 하나의 Face로 묶어서 생성합니다.
By Face : 생성될 평면 모두를 따로따로 서로 다른 Face로 생성합니다.
• [Auto Extension Ratio]
시점과 종점이 완벽히 일치하지 않은 경우에 자동적으로 길이를 연장하여 폐합선을 만들어 주도록 설정합니다.
• [Option]
Surface(Plane) 기능 사용 시 사용할 옵션을 설정합니다.
Consider Inner Hole : 영역 위에 이중으로 또 다른 영역을 생성할 때의 적용 방식을 설정합니다.
Merge Colinear Edge : 여러 개의 Edge 를 동일 직성 상에 생성한 경우, 생성된 동일 직선 상의 여러 Edge 들을 하나의 Edge 로 병합 생성할지 여부를 설정합니다.
참고 - Consider Inner Hole
위처럼 하나의 Edge 를 동일 직선 상의 두 선을 선택할 경우, 동일 직선 상에 여러 개의 Edge가 생성됩니다. 이런 경우 동일 직선 상의 여러 Edge 들을 하나의 Edge 로 병합할지를 설정합니다.
• Merge Colinear Edge On : 위의 예시에서 Edge를 병합하고 변이 3개인 삼각형으로 생성합니다.
• Merge Colinear Edge Off (Default) : 위의 예시에서 Edge를 병합하지 않고 변이 4개인 사각형으로 생성합니다.
