Points

개요

• 여러 개의 점 객체를 일괄 생성합니다.

실행

• Ribbon Menu > [Feature] Tab > [Create] Group > Points > Points

설명

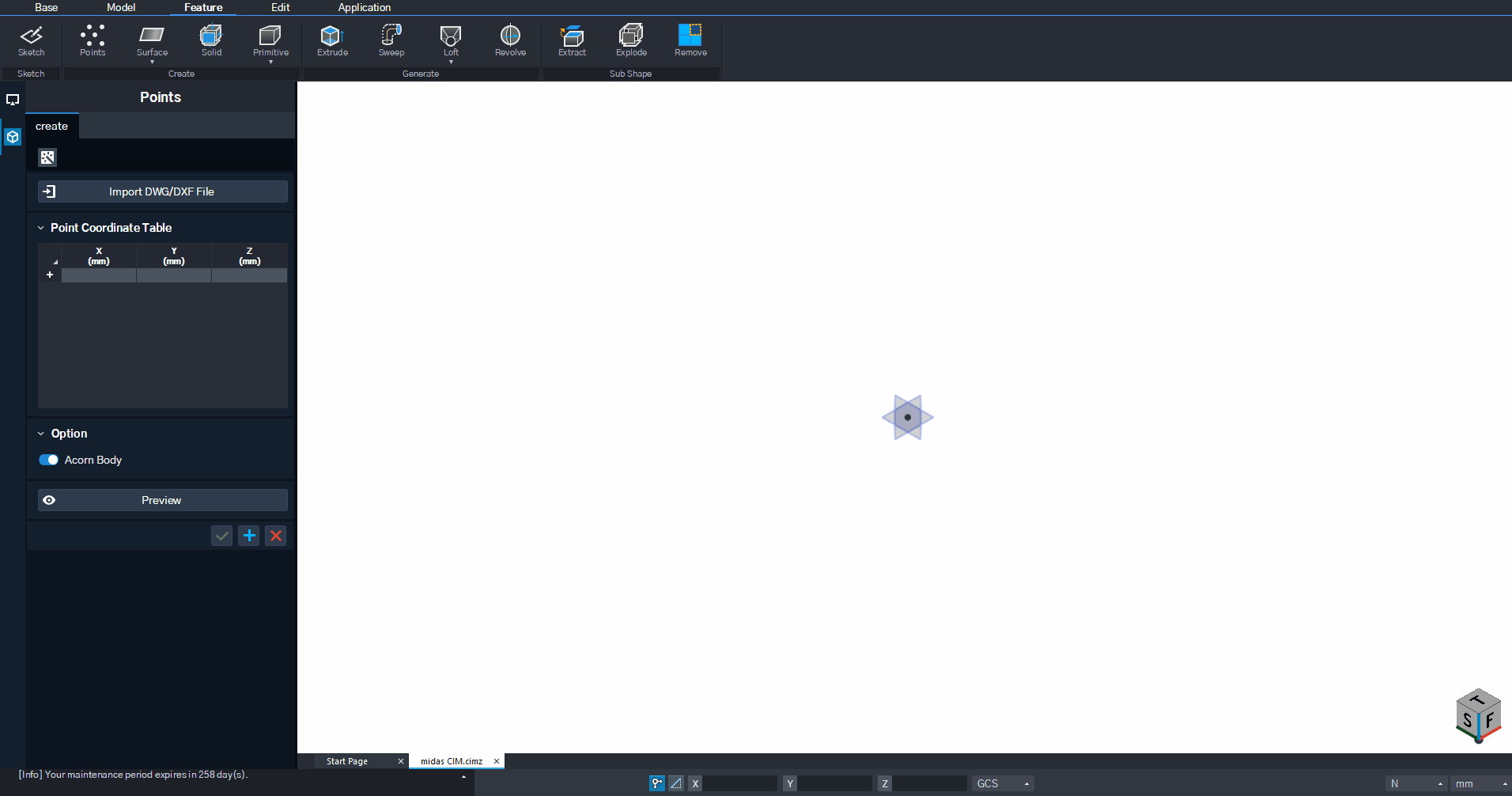

DWG/DXF Import를 통한 Points 생성

DWG/DXF 파일 불러오기를 통해 여러 개의 Point 객체를 생성합니다.

• [Import DWG/DXF File]

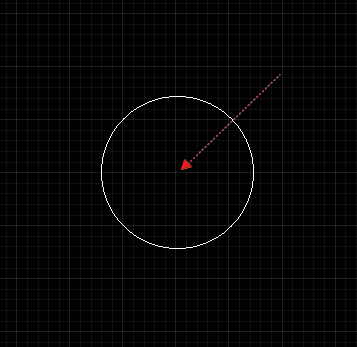

Point 또는 Circle이 있는 DWG/DXF 파일을 불러와서 테이블에 좌표를 입력합니다.

• [DWG/DXF File]

DWG 파일을 불러오면 나타나는 메뉴입니다.

Length Unit : 불러온 DWG의 Unit을 나타냅니다.

Scale Factor : CIM에 입력할 때 확대 또는 축소할 비율을 입력합니다.

• [Select Layer]

Point 좌표를 불러올 Layer를 선택합니다.

• [Define Location]

포인트를 배치할 평면을 선택합니다.

평면 선택 후 ‘Add Points to Table’ 버튼을 누르면 테이블에 DWG/DXF 파일의 좌표가 입력됩니다.

• [Option]

Point 객체를 생성할 때의 옵션입니다.

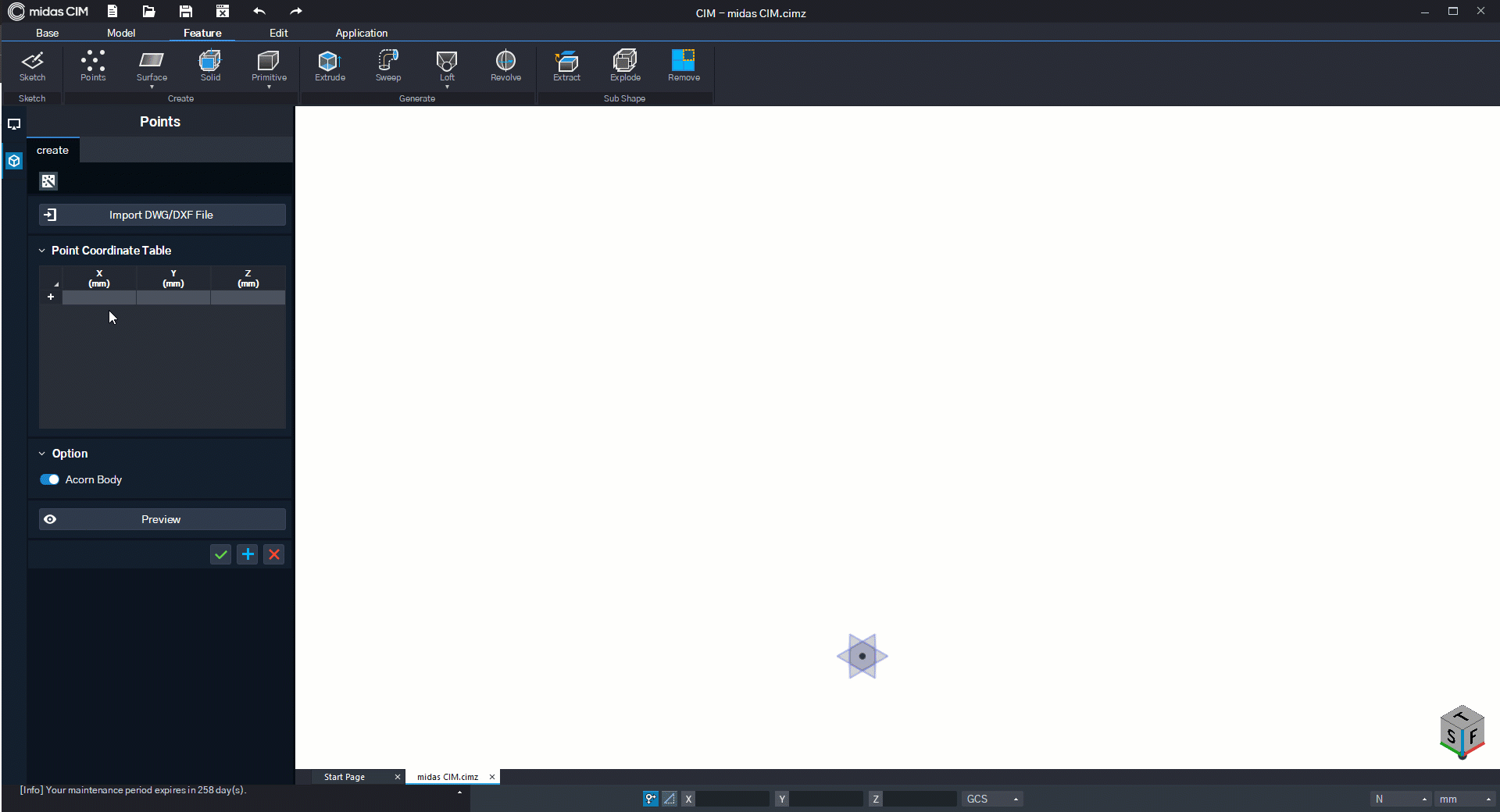

테이블 입력을 통한 Points 생성

(X, Y, Z) 값을 직접 입력하여 여러 개의 Point 객체를 생성합니다.

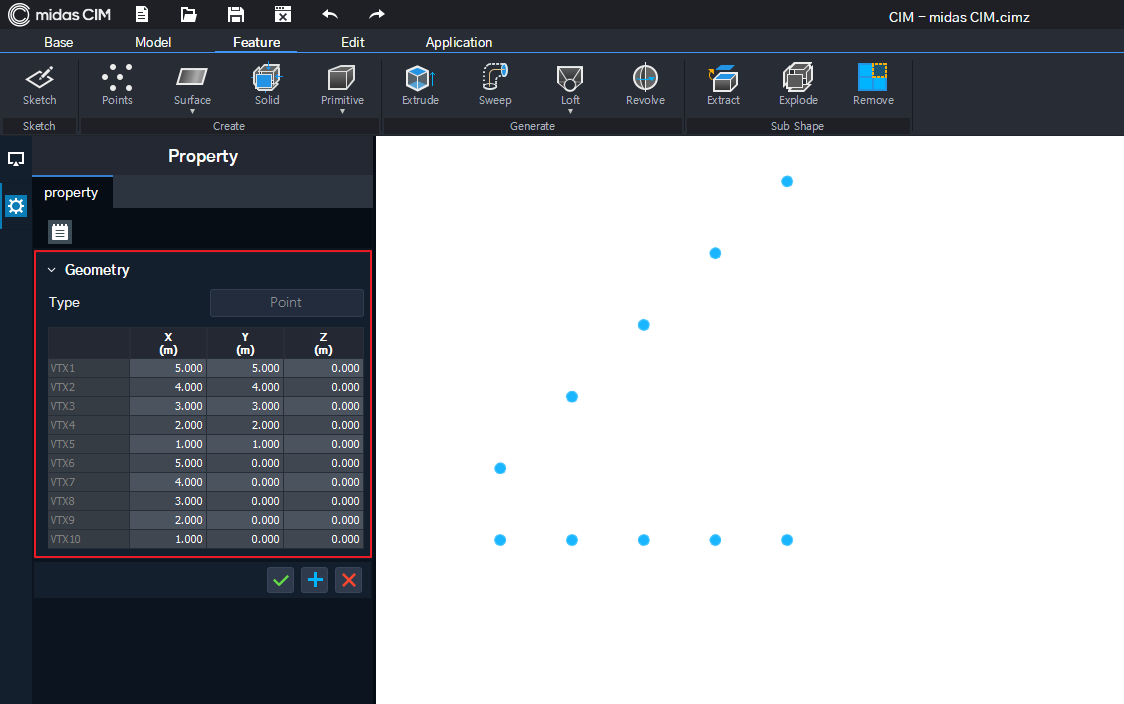

• [Point Coordinate Table]

값을 직접 입력 또는 붙여넣기 합니다.

• [Option]

Point 객체를 생성할 때의 옵션입니다.
