개요
• 스케치를 위한 점, 선 Body 객체를 생성합니다.
실행

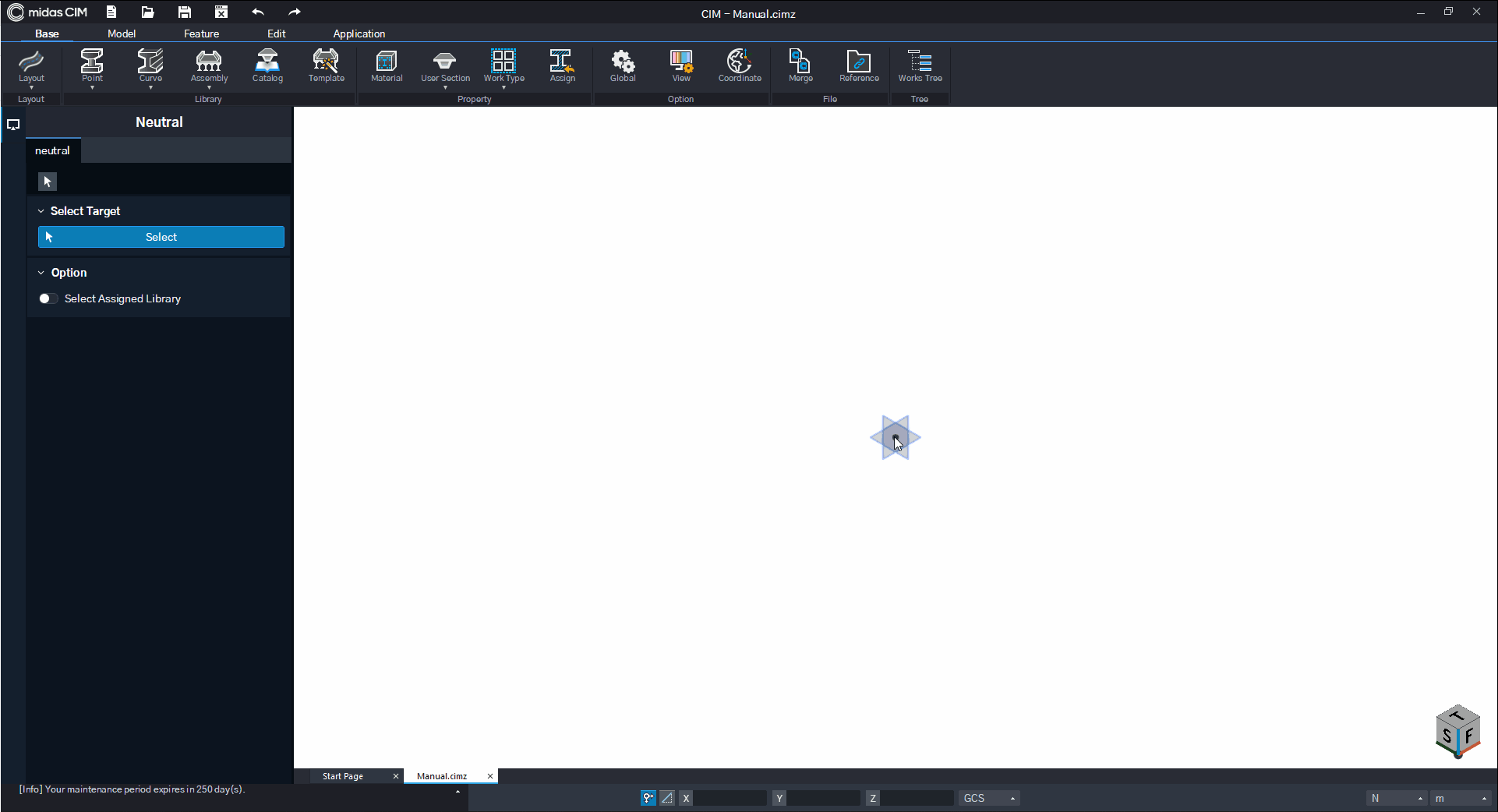

• Ribbon Menu > [Feature] Tab > [Sketch] Group > Sketch
설명
Point(Single Point)
한 점을 선택하여 해당 위치에 점 객체를 생성하는 기능입니다.
• [Sketch]

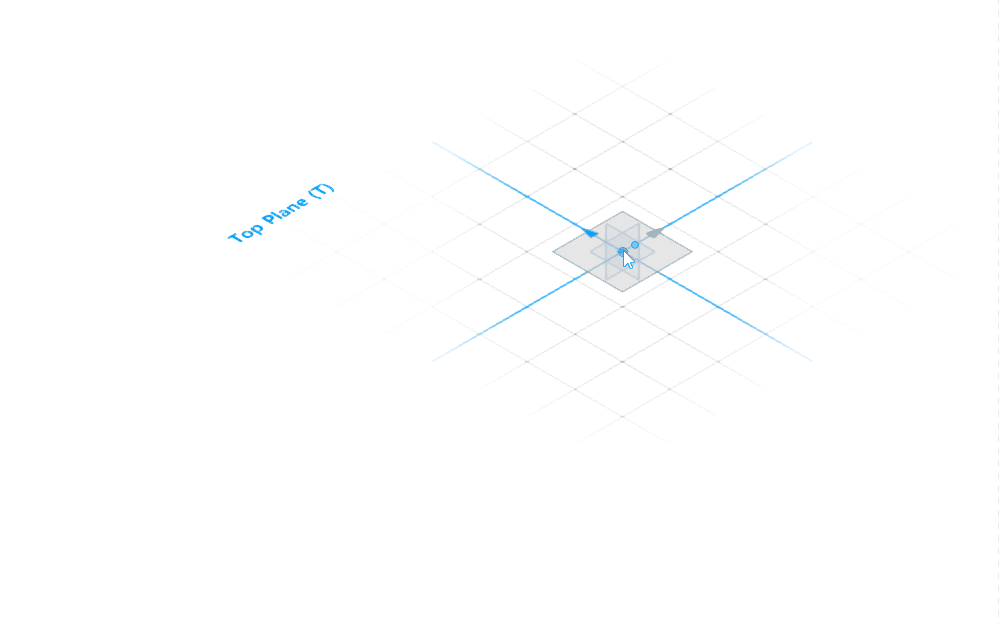

한 점을 선택하여 해당 위치에 점을 생성합니다.
Point(Center of Points)
여러 점들의 중심 위치에 점 객체를 생성하는 기능입니다.
• [Sketch]

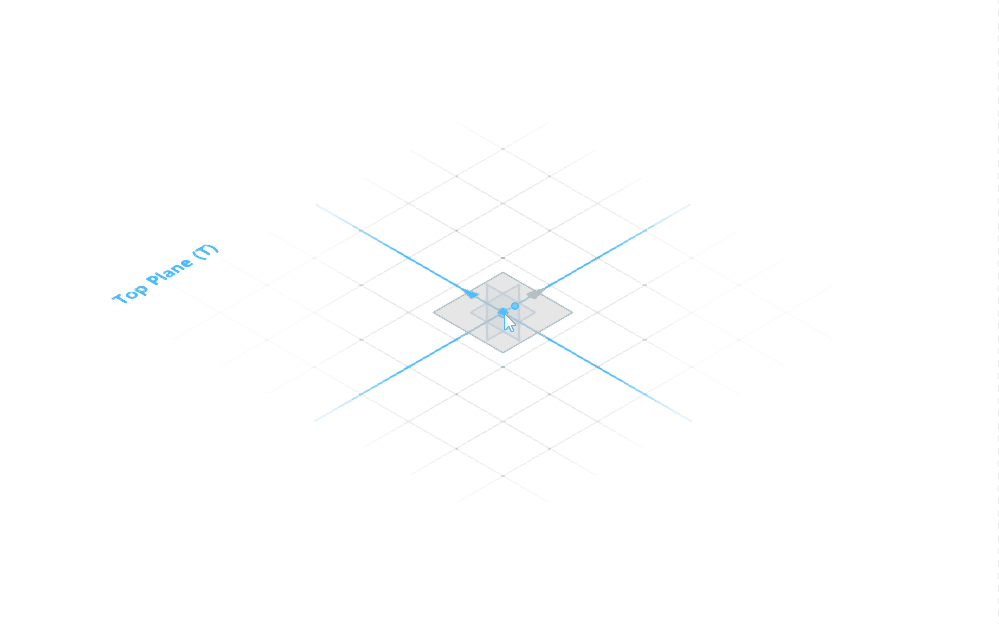

여러 점들을 선택하여 선택한 점들의 중심 위치에 점을 생성합니다.
Line(2 Points)
두 점을 선택하여 두 점을 잇는 Wire 직선 객체를 생성하는 기능입니다.
• [Sketch]

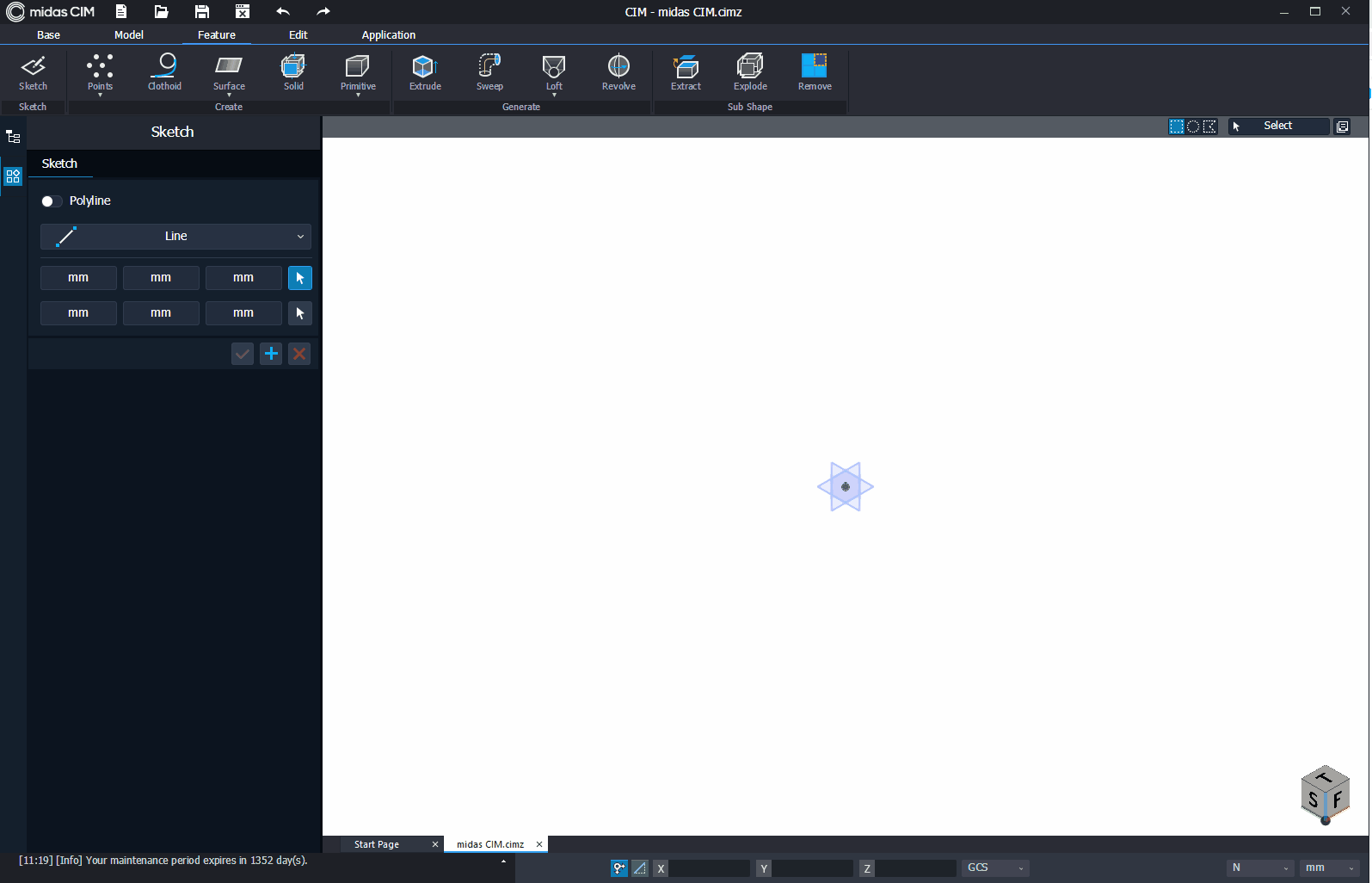

시점과 종점을 선택하여 두 점을 연결하는 직선을 생성합니다.
여러 직선들을 연속적으로 생성합니다.
• Poly Beam On
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Arc(3 Points)
세 점을 선택하여 세 점을 지나는 Wire 원호 객체를 생성하는 기능입니다.
• [Sketch]
시점, 중간점, 종점을 순서대로 선택하여 세 점을 모두 지나는 원호를 생성합니다.
여러 원호들을 연속적으로 생성합니다.
• Poly Beam On
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Arc(2 Points + Angle)
두 점과 중심각를 입력하여 Wire 원호 객체를 생성하는 기능입니다.
• [Sketch]
시점, 종점, 중심각을 순서대로 선택하여 원호를 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Arc(2 Points + Radius)
두 점과 반지름을 입력하여 Wire 원호 객체를 생성하는 기능입니다.
• [Sketch]
시점, 종점, 반지름을 순서대로 선택하여 원호를 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Arc(Center Point)
중심점, 시점, 종점을 입력하여 Wire 원호 객체를 생성하는 기능입니다.
• [Sketch]
중심점, 시점, 종점을 순서대로 선택하여 원호를 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Arc(Tangent)
참조선, 시점, 종점을 입력하여 Wire 원호 객체를 생성하는 기능입니다.
• [Sketch]
참조선 겸 시점, 종점을 순서대로 선택하여 참조선에 접하는 원호를 생성합니다.
Semi-Ellipse
세 꼭지점을 입력하여 Wire 반타원 객체를 생성하는 기능입니다.
• [Sketch]
한 축의 양 끝점과 다른 축의 한 끝점을 선택하여 반타원을 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Rectangle(Center Point 1)
중심점, 한 꼭지점을 입력하여 Wire 직사각형 객체를 생성하는 기능입니다.
• [Sketch]
중심점과 한 꼭지점을 선택하여 직사각형을 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Rectangle(Center Point 2)
중심점, 두 모서리의 중점을 입력하여 2D Wire 직사각형 객체를 생성하는 기능입니다.
• [Sketch]
중심점과 두 모서리 각각의 중점을 선택하여 직사각형을 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Rectangle(Corner Point 1)
두 꼭지점을 입력하여 2D Wire 직사각형 객체를 생성하는 기능입니다.
• [Sketch]
대각선 방향으로 두 꼭지점을 선택하여 직사각형을 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Rectangle(Corner Point 2)
세 꼭지점을 입력하여 2D Wire 직사각형 객체를 생성하는 기능입니다.
• [Sketch]
세 꼭지점을 선택하여 직사각형을 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Circle(Center Point)
중심점, 반지름을 입력하여 2D Wire 원 객체를 생성하는 기능입니다.
• [Sketch]
원의 중심과 반지름을 선택하여 원을 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Circle(3 Points)
세 점을 입력하여 2D Wire 원 객체를 생성하는 기능입니다.
• [Sketch]
세 점을 선택하여 세 점을 모두 지나는 원을 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Ellipse(Center Point)
중심점, 두 끝점을 입력하여 2D Wire 타원 객체를 생성하는 기능입니다.
• [Sketch]
중심과 한 축의 한 끝점과 다른 축의 한 끝점을 선택하여 타원을 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Ellipse(Corner Point)
한 축의 양 끝점, 한 끝점을 입력하여 2D Wire 타원 객체를 생성하는 기능입니다.
• [Sketch]
한 축의 양 끝점과 다른 축의 한 끝점을 선택하여 타원을 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Track(Center Point)
중심점, 두 끝점을 입력하여 2D Wire 트렉 객체를 생성하는 기능입니다.
• [Sketch]
중심, 직선 부분의 한 끝점, 반원 부분의 반지름을 순서대로 선택하여 트랙을 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Track(Corner Point)
한 축의 양 끝점, 한 끝점을 입력하여 2D Wire 트랙 객체를 생성하는 기능입니다.
• [Sketch]
두 반원 부분 각각의 중심, 반원 부분의 반지름을 순서대로 선택하여 트랙을 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Polygon(Inscribed)
중심점, 한 모서리의 중점을 입력하여 2D Wire 정다각형 객체를 생성하는 기능입니다.
• [Sketch]
변의 수를 입력한 후 중심, 한 모서리의 중점의 위치를 선택하여 정다각형을 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
Polygon(Circumscribed)
중심점, 한 꼭지점을 입력하여 2D Wire 정다각형 객체를 생성하는 기능입니다.
• [Sketch]
변의 수를 입력한 후 중심, 한 꼭지점을 선택하여 정다각형을 생성합니다.
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
PolyLine
연속된 Line 을 생성 하는 기능입니다.
• [Polyline]
Line, Arc, Spline 을 활용하여 연속 도형을 그릴 수 있습니다.
Draw 중 ESC 키로 Preview 상태로 전환 할 수 있습니다.
Draw 한 도형은 OK, Apply 하기 전까지는 Preview 형태로 보여 집니다.
• 단축키
Ctrl + Space : OK
Alt + Space : Apply
Alt + ` : Cancel
Tab 을 눌러서 길이를 직접 입력할 수도 있습니다.
