개요
• 폐합된 Face 또는 Sheet Body 객체로부터 Solid 객체를 생성합니다.
실행
• Ribbon Menu > [Feature] Tab > [Create] Group > Solid
설명
Solid 객체 생성
폐합된 Face 또는 Sheet Body 로부터 Solid를 생성합니다.

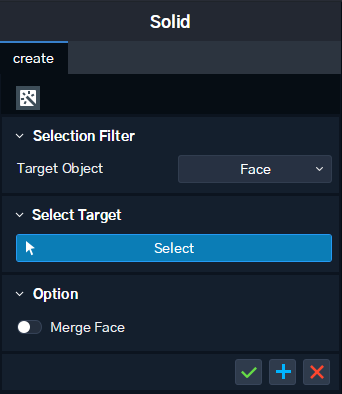

• [Selection Filter]
Solid를 생성할 때 사용할 Target의 종류를 선택합니다.
Note
참고 - 속성 정보에 따른 객체 분류 (Body / Member)
• [Select Target]
폐합된 단면을 모두 선택합니다. Selection Filter에 해당하는 객체만 선택 가능합니다.
• [Option]
Merge Face : 동일 평면에 있는 Surface는 Merge하여 Solid를 생성합니다.
Delete Target : Solid를 생성한 후 Target으로 사용한 Surface를 삭제합니다.
상세 설명 (Merge Face)

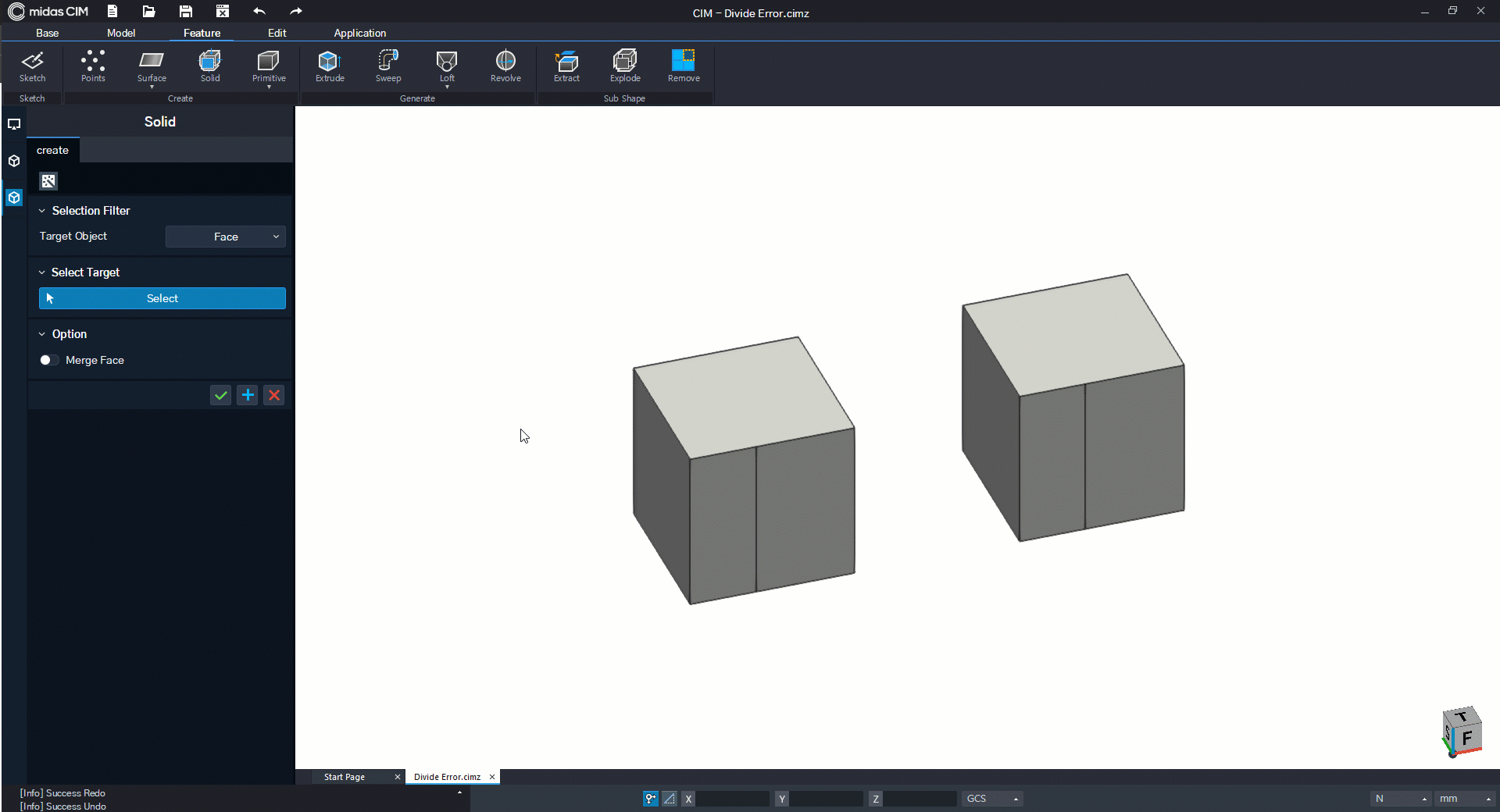

좌측은 OFF, 우측은 ON인 상태로 Solid를 생성합니다.
우측 Solid를 만드는데 사용한 동일 평면상의 Surface는 Merge 되어서 구분선이 사라집니다.
