개요
• 다양한 방법으로 클로소이드 곡선을 생성합니다.
실행
• Ribbon Menu > [Feature] Tab > [Create] Group > Clothoid
설명

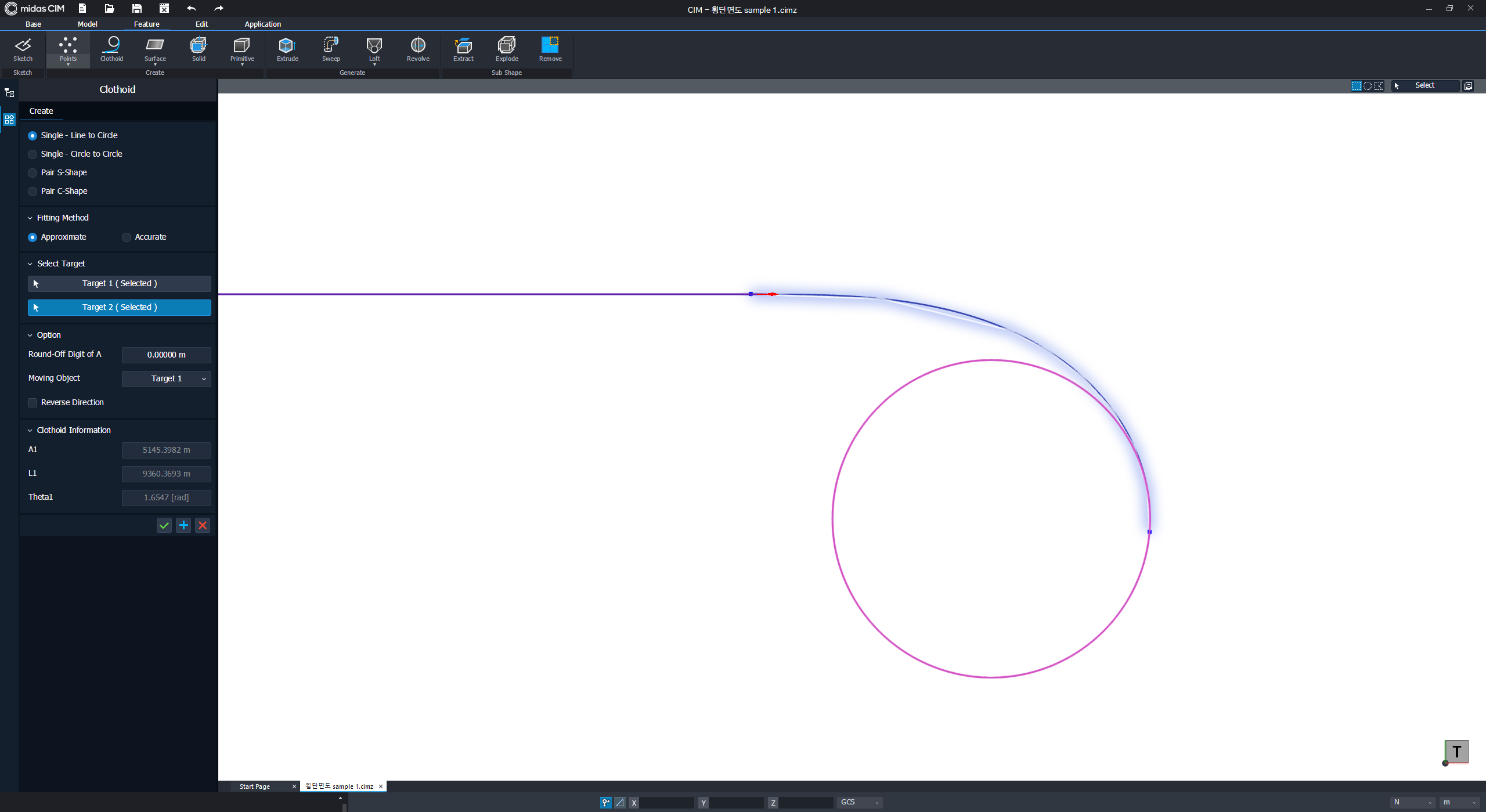

객체 선택을 통한 Clothoid 생성
생성 방식 옵션을 선택하여 원하는 클로소이드를 생성합니다.
• [Creation Method]
클로소이드 곡선의 생성 방법을 선택합니다.

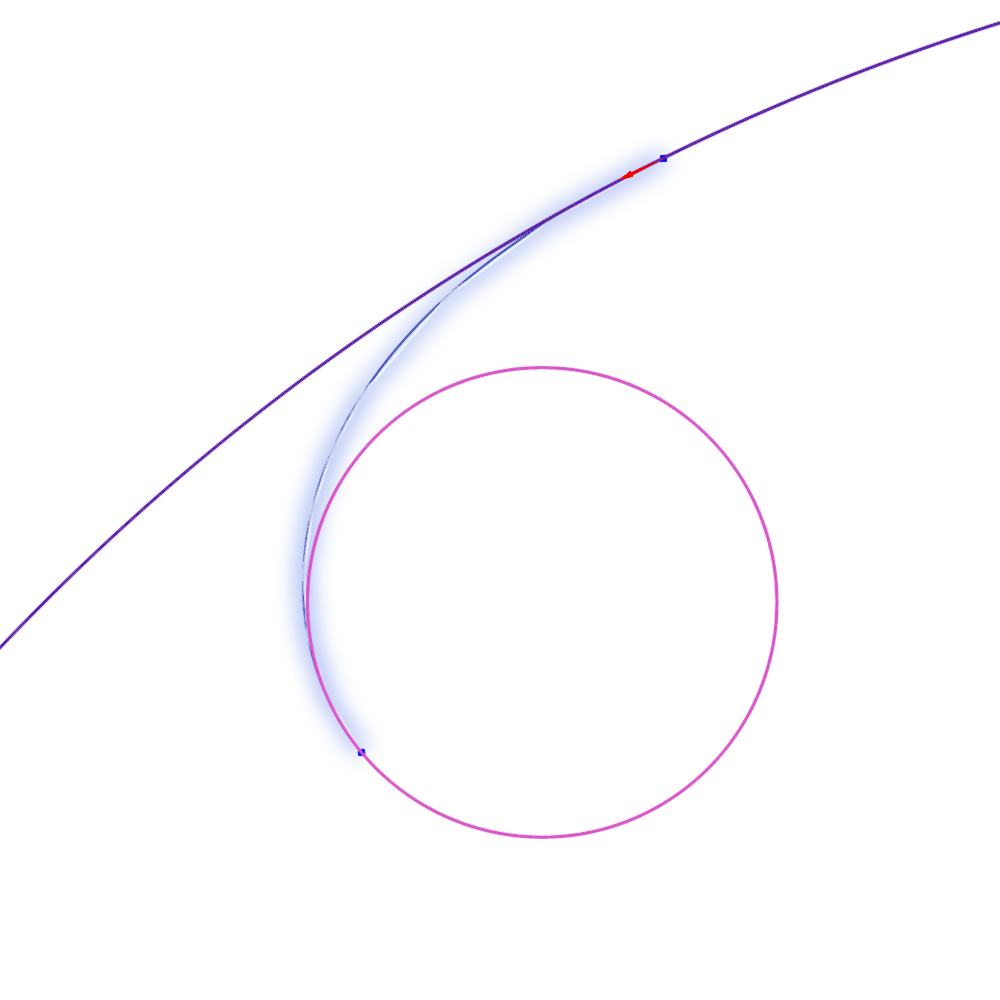

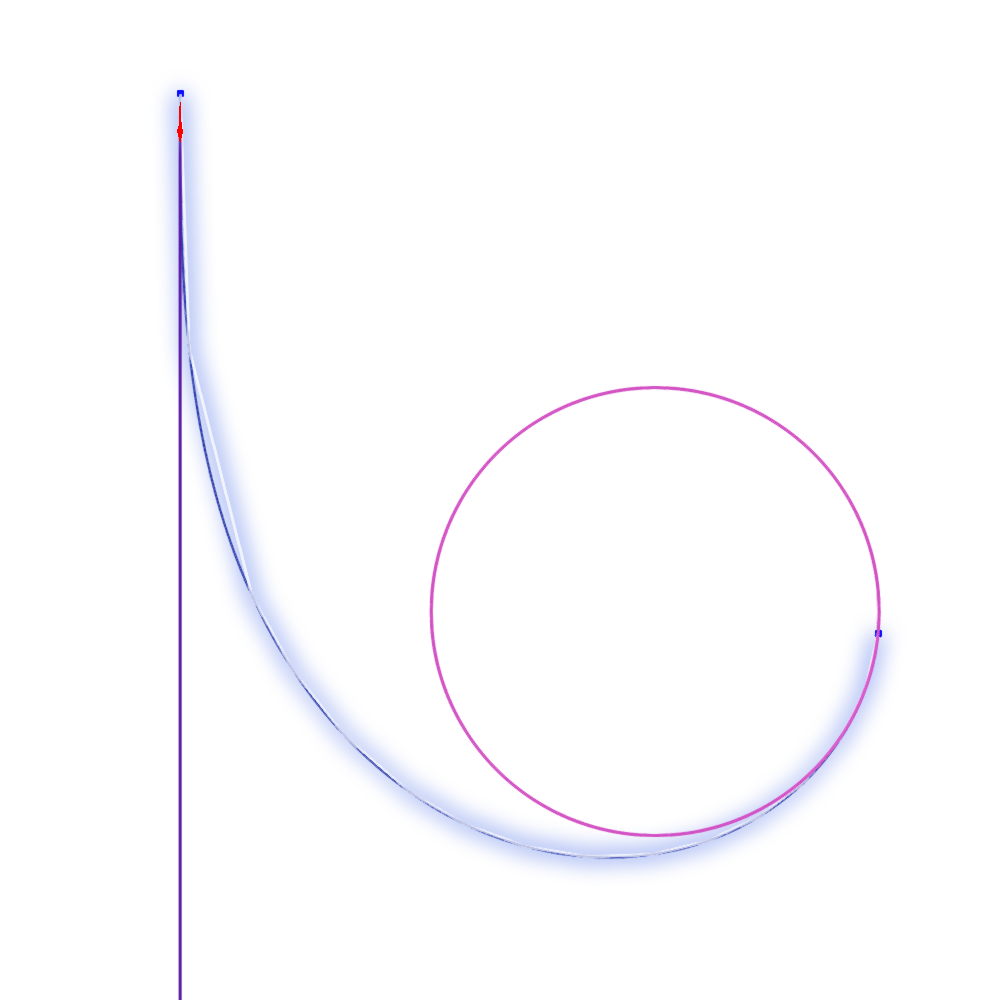

Single - Line to Circle : 직선-클로소이드-원의 결합 형태로 기본형 클로소이드 곡선을 생성합니다.
Single - Circle to Circle : 큰 원이 작은 원을 완전히 포함할 때 원과 원 사이에 난형 클로소이드 곡선을 생성합니다.

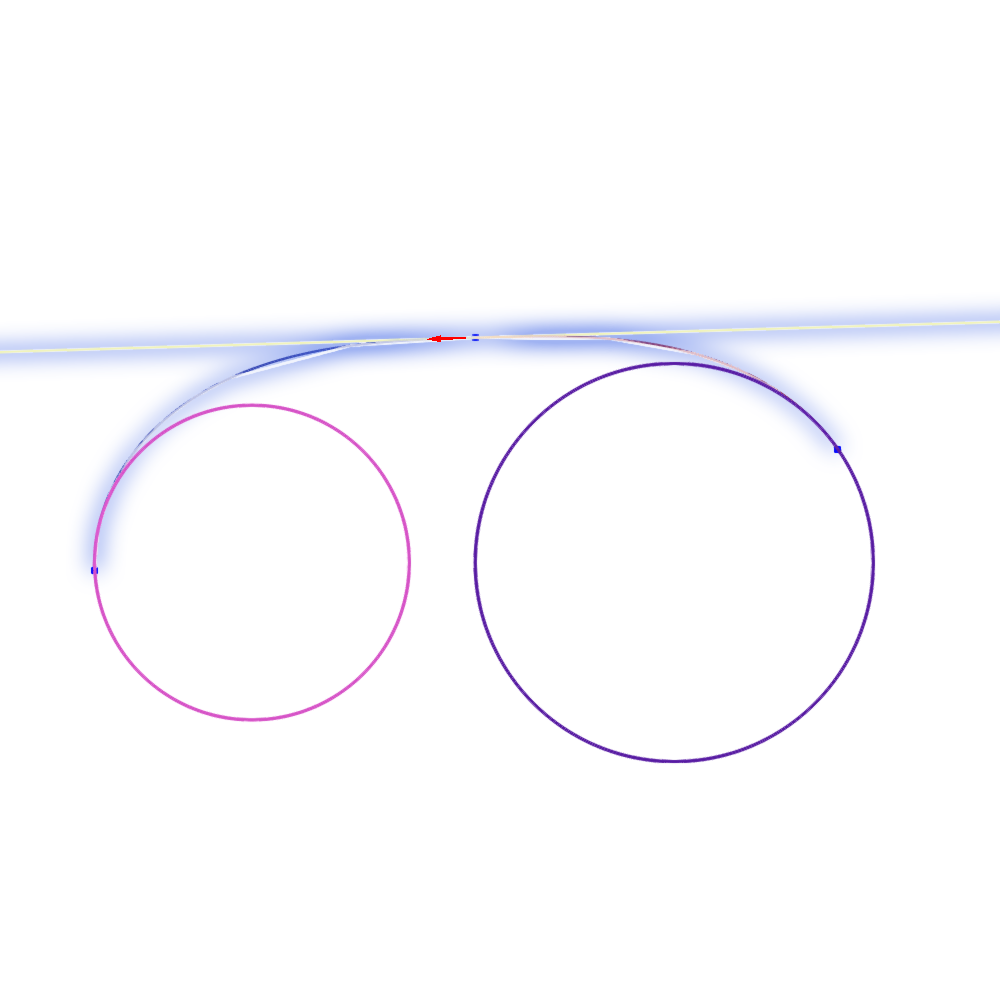

Pair S-Shape : 두 원이 떨어져 있을 때 두 원 사이에 S형 클로소이드 곡선을 생성합니다.

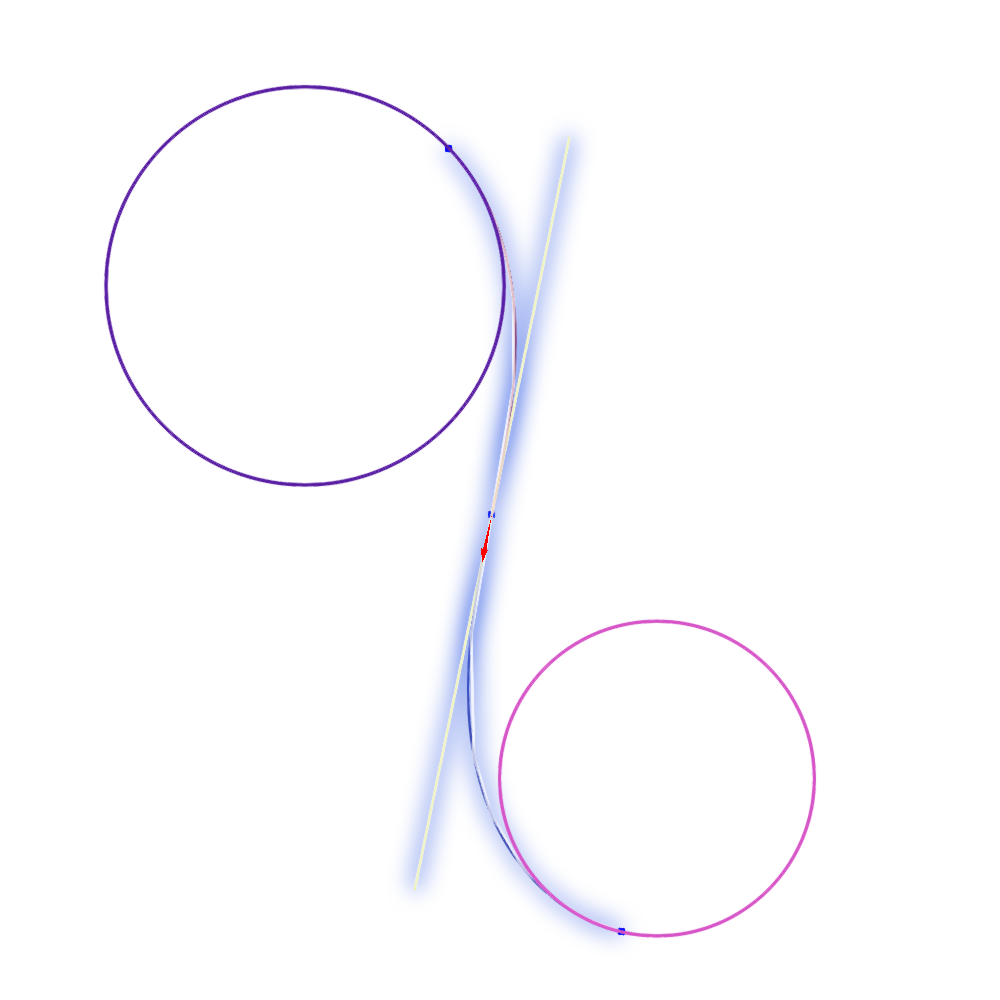

Pair C-Shape : 두 원이 교차하거나 떨어져 있을 때 두 원 사이에 이중 난형 클로소이드 곡선을 생성합니다.
| Single - Line to Circle | Single - Circle to Circle | Pair S-Shape | Pair C-Shape |
|---|---|---|---|
• [Fitting Method]
클로소이드 곡선의 산출 방식을 선택합니다.
Approximate : 개략 값 산출
Accurate : 실제 값 산출
• [Select Target]
클로소이드 곡선 생성에 사용할 객체를 선택합니다.
• [Option]
클로소이드 곡선의 생성 옵션을 설정합니다.
공통 옵션
Round-Off Digit of A : A값의 반올림 자릿수를 설정합니다.
0.1을 입력할 경우 : 소수 둘째 자리에서 반올림
100을 입력할 경우 : 십의 자리에서 반올림
Moving Object : 필수적으로 객체가 이동해야 되는 상황에서 이동할 객체를 선택합니다.
Reverse Direction : 클로소이드 곡선의 생성 위치를 전환합니다.
Pair 전용 옵션
Parameter Option
A Equality : 클로소이드의 A 값을 동일하게 생성합니다.
L Equality : 클로소이드의 L 값을 동일하게 생성합니다.
Theta Equality : 클로소이드의 각도를 동일하게 생성합니다.
Draw Guide Line : 두 클로소이드가 만나는 가이드 선을 화면에 그립니다.
