개요
• Stiffener Group의 분류, 형상, 배치, 수량 설정 등의 속성 정보를 확인, 또는 편집합니다.
• Stiffener는 횡방향 및 종방향의 속성 정보가 동일합니다.
실행
• 화면에서 Stiffener Group을 선택합니다.
설명
Common Tab

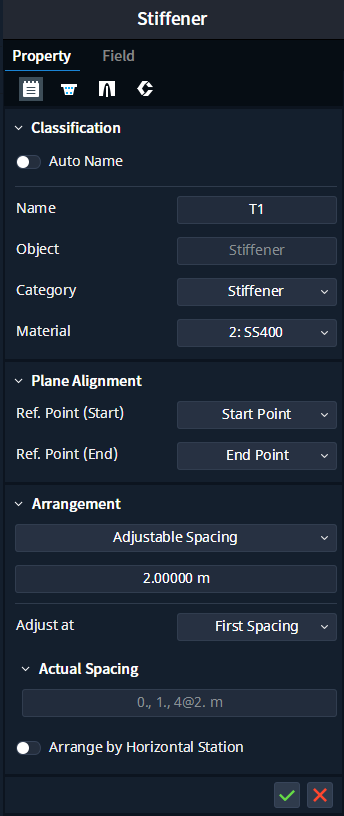

• [Classification]
보강재 그룹의 분류 속성을 설정합니다.
Name : 보강재 그룹의 이름을 입력합니다.

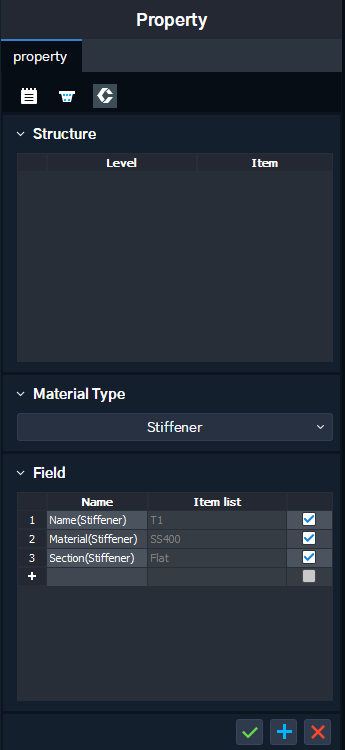

Material Type : 보강재 그룹의 재료 유형을 선택합니다.
Material : 보강재 그룹의 재질을 설정합니다.
• [Plane Alignment]
Stiffener(Start/End) Plane의 구속 기준점을 설정합니다.
Ref. Point (Start/End) : Target Member의 Geometric Line 위 시작점 / 중앙점 / 끝점을 선택하여 보강재 그룹 재생성 시 정보로 활용합니다.
보강재 그룹을 재생성할 때, 사용자가 설정한 구속 기준점으로부터 보강재 그룹의 시작, 끝 평면이 재생성됩니다. 시작, 끝 평면은 사용자가 설정한 구속 기준점으로부터의 거리 정보를 저장하여 재생성됩니다.
Start Point : Target Member Geometric line의 시작점
Middle Point : Target Member Geometric line의 중앙점
End Point : Target Member Geometric line의 끝점
사용자가 Plane Alignment 설정을 변경할 경우, 아래와 같은 규칙으로 정보가 저장됩니다.
동일 모드 내에서 Plane Alignment 설정 변경 시 : 보강재 그룹의 평면 위치는 바뀌지 않습니다. 변경된 Ref. Point로부터 평면에 대한 거리 값이 내부적으로 변경됩니다.
Target member 재생성 시 (Geometric line 변경, Library 할당 등) : 저장한 Ref. Point와의 거리와 평면의 방향 정보로부터 보강재 그룹이 재생성됩니다.
• [Arrangement]
보강재의 간격을 설정합니다.
User Defined : 사용자가 원하는 간격으로 보강재를 배열합니다.
Ex) 3@200, 400, 5@150
Adjustable Spacing : 입력한 간격만큼 배열 후, 나머지 간격으로 보강재를 배열합니다.
First Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 첫 번째 보강재 간격에서 조정합니다.
Last Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 마지막 보강재 간격에서 조정합니다.
Middle Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 중간의 보강재 간격(홀수일 경우, 시점에 가까운 쪽)에서 조정합니다.
First/Last Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 첫 번째와 마지막 보강재 간격에 나누어 조정합니다.
Number of Stiffeners : 입력한 개수만큼 보강재를 등간격으로 배열합니다.
Uniform Max. Spacing : 입력한 간격을 넘지 않는 간격으로 보강재를 등간격으로 배열합니다.
Pattern Spacing : 입력한 간격대로 배열합니다. 해당 간격보다 작은 값으로 남은 나머지에는 배열하지 않습니다.
• [Actual Spacing]
보강재가 배열된 실제 간격을 표시합니다.
• [Arrange by Horizontal Station]
보강재가 배열된 실제 간격을 표시합니다.
•횡방향 보강재의 배치간격 적용시 경사 길이 고려 여부를 선택합니다.
Section Tab
• [Section]

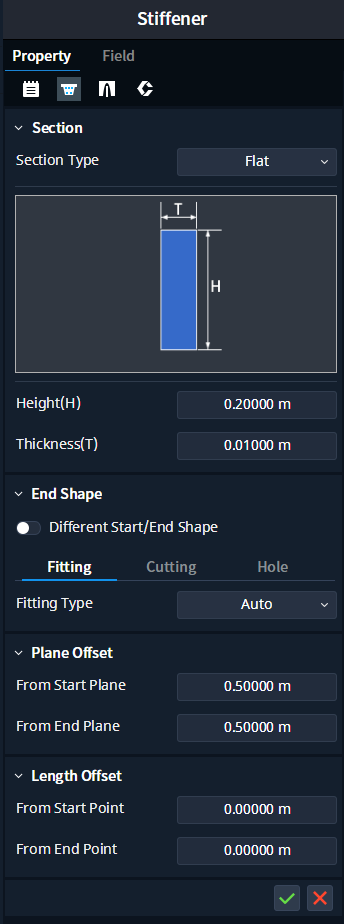

보강재의 단면 형상을 선택합니다. 단면 형상에 따라 각각의 치수를 입력합니다.
Flat : Height, Thickness
Angle : Height, Width, Web thickness, Flange thickness
T-section : Height, Width, Web thickness, Flange thickness
I-section : Height, Width1∙2, Web thickness, Flange thickness1∙2
U-section : Height, Width1∙2, Thickness, Rounding radius
Transverse Stiffener, Longitudinal Stiffener는 Section Block이 활성화되며, Closed Stiffener는 Section 대신 Thickness 설정이 활성화됩니다.
• [End Shape]
보강재의 상세 형상을 설정합니다.
Differenct Start/End Shape : 시∙종점 측 상세 형상 설정을 각각 적용할지 여부를 설정합니다.
Fitting : 횡방향 보강재의 시∙종점 측 각도를 설정합니다.
Cutting : Flat, T-Section 등의 보강재 시∙종점 측 상단 상세 형상을 설정합니다.
Fitting Type설정이 Auto인 경우
Flat Type : Chamfer / Fillet
T-Section, Angle, I-Section : Chamfer / Scallop
Fitting Type설정이 Auto가 아닌 경우
All Type(Except U-Section) : Chamfer / Fillet
Hole : Flat, Angle, T-Section 보강재의 시∙종점 측 하단 상세 형상을 설정합니다. (Chamfer / Scallop)
Different Start/End Shape
Off : 시∙종점 측 상세 형상 설정을 일괄로 적용합니다.
On : 시∙종점 측 상세 형상 설정을 각각 적용합니다. Start/End Point Tab 버튼이 활성화됩니다.
Fitting
None : 사용자가 설정한 Edge의 Normal 방향으로 보강재가 생성됩니다.
Auto : 사용자가 설정한 Edge의 근접 Edge에 맞춰서 보강재가 생성됩니다.
User Defined : 사용자가 직접 각도를 입력하여 보강재를 생성합니다.
Horizontal : Draw Plane 상에서 수평 방향으로 각도를 조정하여 보강재가 생성됩니다.
Vertical : Draw Plane 상에서 수직 방향으로 각도를 조정하여 보강재가 생성됩니다.
Cutting

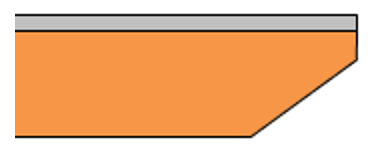

Chamfer

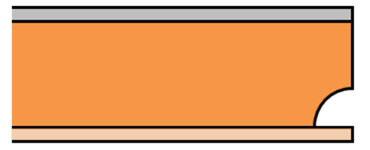

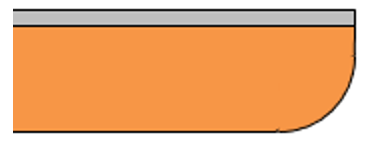

Fillet

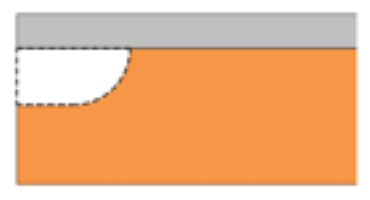

Scallop
Hole
Chamfer

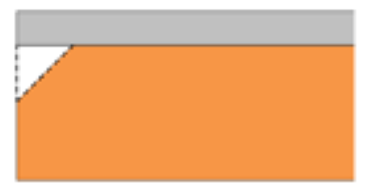

Scallop
• [Plane Offset]
부재 위에서 보강재 그룹의 시작 및 끝 위치를 설정합니다.
From Start/End Plane : 시작, 끝 평면으로부터 보강재 그룹의 시작 위치를 입력합니다.
• [Length Offset]
보강재 양 끝단에서의 연장 길이를 조정합니다.
From Start/End Point : 보강재의 시∙종점의 연장 길이를 입력합니다. (+) 값일 경우 짧아지며 (-) 값일 경우 길어집니다.
Closed Stiffener는 Length Offset 설정을 할 수 없습니다.
Construction Tab
Construction 속성
참고자료
• Transverse Stiffener
• Longitudinal Stiffener
• Closed Stiffener
