개요
• Analysis Line의 속성 정보를 확인, 또는 편집합니다.
실행
• 화면에서 Analysis Line을 선택.
설명
Common Tab
[Tab] Property
• [Classification]
Analysis Line의 분류 속성을 설정합니다.
ID : Analysis Line의 ID를 출력합니다.
Name : Analysis Line의 이름을 입력합니다.
Type : Analysis Line의 유형을 출력합니다. Analysis Line의 유형을 Single Element와 Multi Elements가 있습니다.
• [Geometry]
Analysis Line의 기하 속성을 확인, 또는 설정합니다.

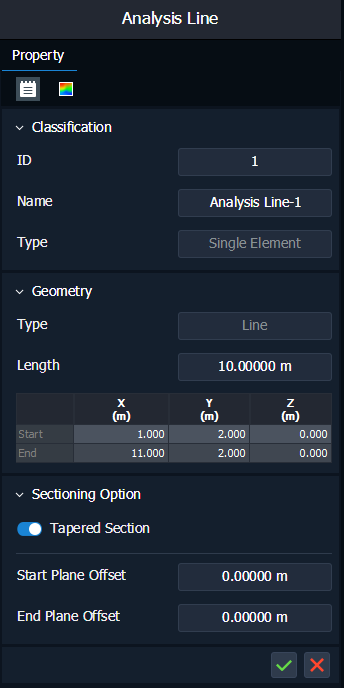

Geometry 속성
• [Sectioning Option]
단면 취득 옵션을 설정합니다.
Tapered Section : Analysis Line을 Tapered Section Group으로 만들지를 설정합니다.
Off : Single Section으로 Analysis Line을 생성합니다.
On : Tapered Section으로 Analysis Line을 생성합니다.
Start Plane Offset : 시점측의 단면 취득 위치를 설정합니다.
End Plane Offset : 종점측의 단면 취득 위치를 설정합니다.
Tapered Section-On인 경우, Analysis Line Path의 시점 및 종점으로부터의 Offset 거리를 각각 입력해야 합니다.
Analysis Tab
[Tab] Property

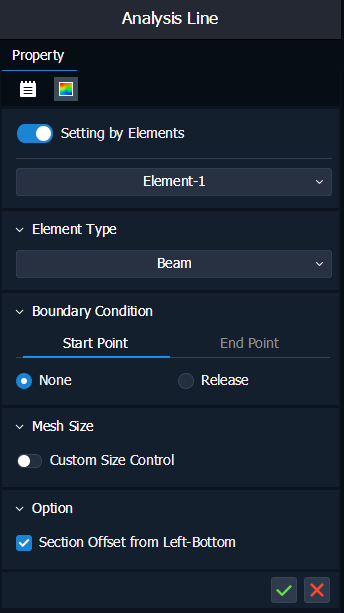

• [Setting by Elements]
Setting by Elements : 해석 속성을 개별 요소마다 설정할지를 선택합니다.
Off : 해석 속성을 요소 구분없이 일괄로 설정합니다.
On : 해석 속성을 개별 요소마다 설정합니다.
Element List : Analysis Line의 Section Points 기준의 구간(요소)을 선택합니다.
Multiple Elements Type의 Analysis Line만 갖는 속성입니다.
해석 속성 : Analysis 속성 페이지 참고.
참고자료
• Analysis Line
• Geometry 속성
• Analysis 속성
