개요
• Tendon의 분류, 형상, 수량 설정 등의 속성 정보를 확인, 또는 편집합니다.
• Tendeon Group 속성 및 배치 관련 속성은 Tendon Editor에서 편집합니다.
실행
• 화면에서 Tendon을 선택
설명

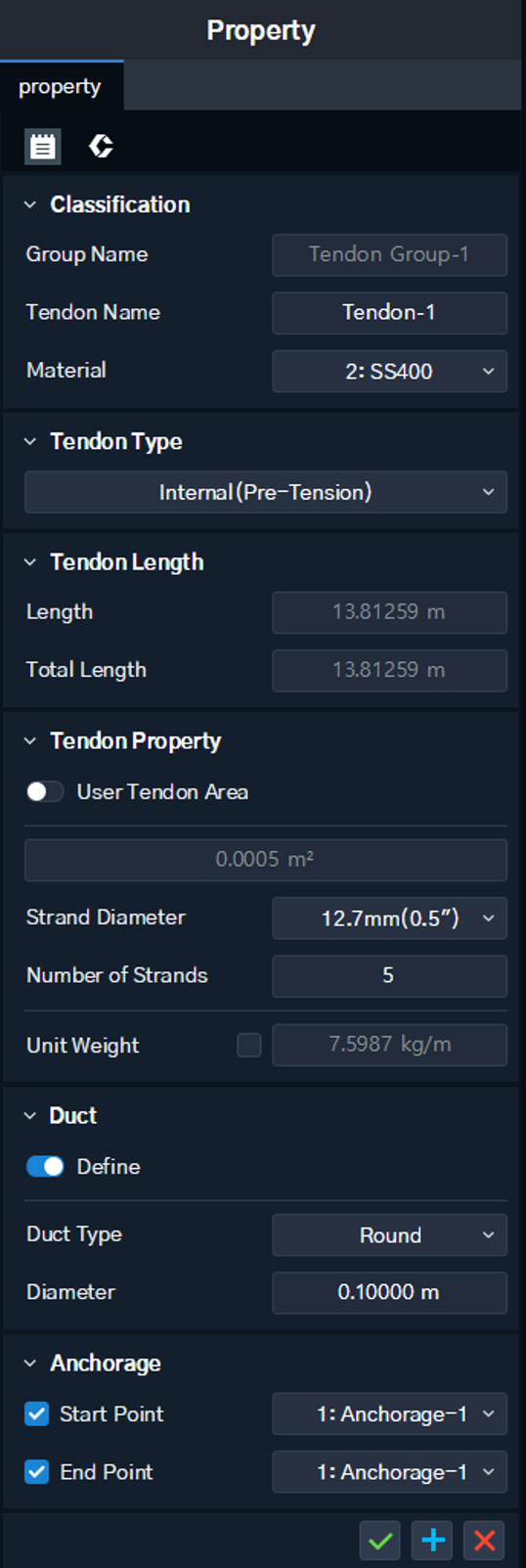

Common Tab
• [Classification]
텐던 분류 속성을 설정합니다.
Group Name : 텐던 그룹의 이름을 출력합니다. 텐던 속성에서는 텐던 그룹의 이름을 변경할 수 없습니다.
Tendon Name : 텐던의 이름을 입력합니다.
Material : 텐던의 재질을 설정합니다.
• [Tendon Type]
텐던의 유형을 선택합니다. Pre-Tension / Post-Tension / External의 3가지 유형을 제공합니다.
• [Tendon Length]
텐던의 길이를 출력합니다.
• [Tendon Property]
텐던의 면적, 단위중량 등의 정보를 설정합니다. 해당 설정은 텐던의 형상과는 무관하며, 텐던 정보로 저장합니다.
User Tendon Area : Tendon Area 입력 방식을 설정합니다.
On : 사용자가 직접 텐던의 면적을 입력합니다.
Off : 강선의 직경과 개수를 입력하여 면적을 계산합니다.
Strand Diameter : 강선의 직경을 선택합니다. (DB 제공)
Number of Strands : 강선의 개수를 입력합니다.
Unit Weight : 강선의 길이 당 단위중량을 입력합니다.
Check-Off : Material의 단위중량으로부터 자동 계산됩니다.
Check-On : 사용자가 직접 입력합니다.
• [Duct]
텐던의 덕트 정보를 설정합니다.
Define : 덕트 설정 여부를 선택합니다.
Off : 덕트를 적용하지 않습니다.
On : 덕트를 적용합니다.
Duct Type : 덕트 유형을 선택합니다. Round / Flat의 2가지 유형을 제공합니다.
Round : Diameter를 입력합니다.
Flat : Height & Width을 입력합니다. (Height ≤ Width)
• [Anchorage]
텐던의 앵커리지 정보를 설정합니다. 앵커리지를 설정하기 위해서 ‘Anchorage’ 기능에서 Anchorage가 정의되어 있어야 합니다.
Start Point : 시점 측 앵커리지를 설정합니다.
End Point : 종점 측 앵커리지를 설정합니다.
Anchorage

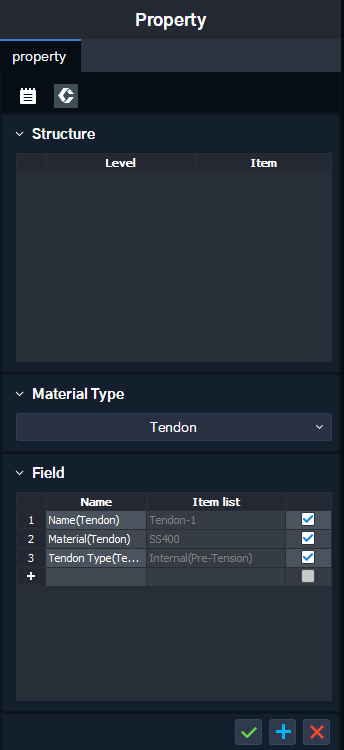

Construction Tab
Construction 속성
