2D Member Properties

개요

• 2D Member의 분류, 형상, 해석, 수량 설정 등에 대한 속성 정보를 확인, 또는 편집합니다.

실행

• 화면에서 2D Member를 선택

설명

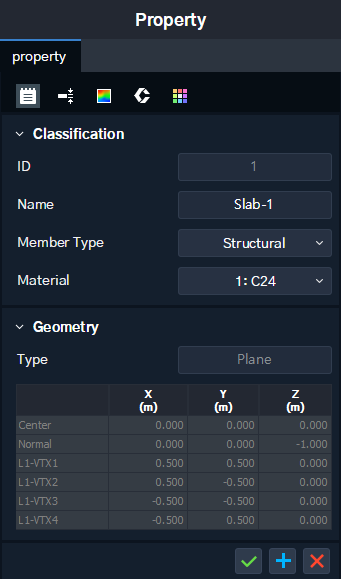

Common Tab

• [Classification]

객체의 분류 속성을 확인, 또는 편집합니다.

ID : 고유 번호

Name : 이름

Object : 객체 유형

Category : Object Category에 의해 설정한 Category

Category 변경에 따라 Category에 설정된 필드 구성표(Field Configuration)로 변경됩니다.

Member Type : 부재 유형

Material : 재질

• [Geometry]

객체의 기하 속성을 확인합니다.

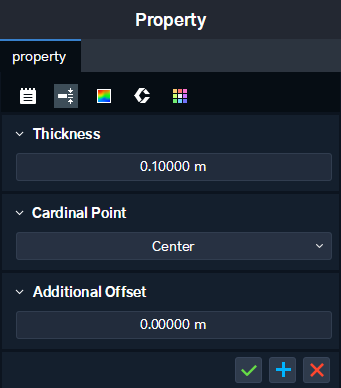

Thickness Tab

• [Thickness]

두께를 입력합니다.

• [Cardinal Point]

부재의 기하 면(Geometry)을 기준으로 두께가 적용되는 방향을 설정합니다.

Bottom : 기하 면으로부터 부재의 +Z축 방향으로 두께가 적용됩니다.

Center : 기하 면으로부터 양 방향으로 1/2의 두께가 적용됩니다.

Top : 기하 면으로부터 부재의 -Z축 방향으로 두께가 적용됩니다.

• [Additional Offset]

Cardinal Point 설정에 따라 두께가 적용된 위치로부터 부재 Z축 방향으로의 추가적인 이격 거리를 입력합니다.

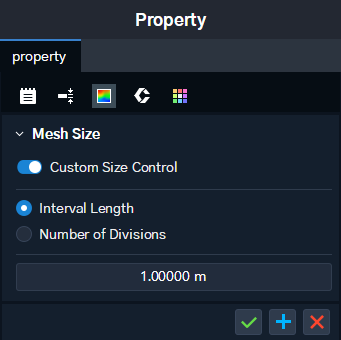

Analysis Tab

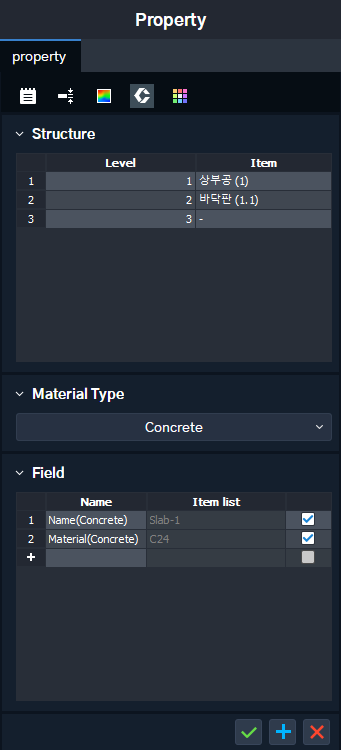

Construction Tab

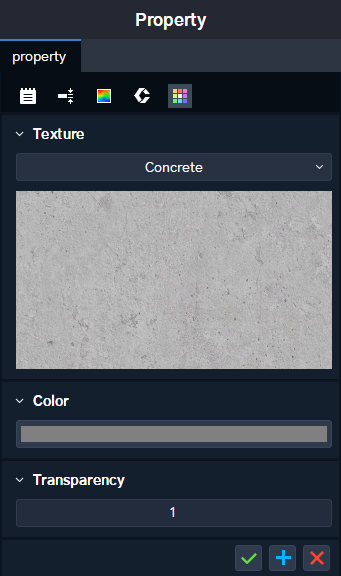

Graphics Tab
