개요
• Spiral Rebar에 종속되는 Longitudinal Rebar Group의 분류, 형상, 배치, 수량 설정 등의 속성 정보를 확인, 또는 편집합니다.
실행
• 화면에서 Spiral Longitudinal Rebar Group을 선택.
설명

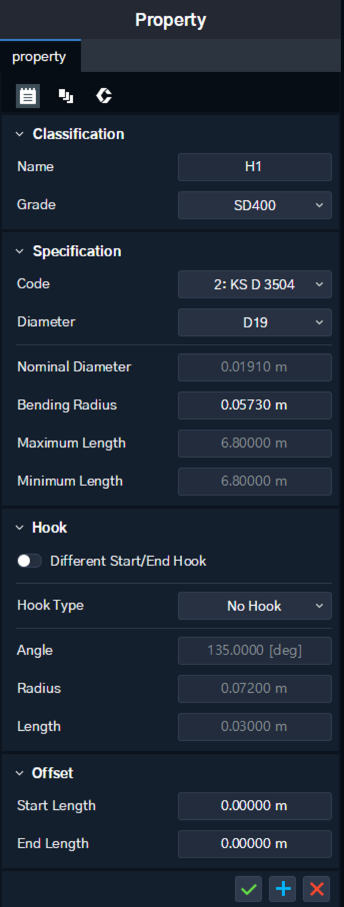

Common Tab
• [Classification]
철근 그룹의 분류 속성을 설정합니다.
Name : 철근 그룹의 이름을 입력합니다.
Rebar Type : 철근 유형을 출력합니다.
Grade : 철근 그룹의 재질을 설정합니다.
• [Specification]
철근 그룹의 제원을 설정합니다.
Code : Rebar Specification을 설정합니다.
Diameter : 철근의 직경을 선택합니다. Code가 선택된 경우에만 활성화됩니다.
Nominal Diameter : 철근의 공칭 직경을 입력합니다.
Bending Radius : 철근의 곡률 반경을 입력합니다.
Maximum Length : 철근 그룹 내 가장 긴 길이를 갖는 철근의 길이를 출력합니다.
Minimum Length : 철근 그룹 내 가장 짧은 길이를 갖는 철근의 길이를 출력합니다.
Diameter : ‘Code’가 선택된 경우에만 활성화됩니다.
Nominal Diameter : ‘Diameter’ 설정된 경우, 공칭 직경을 출력합니다. ‘Code : None’일 경우에만 직접 입력할 수 있습니다.
Bending Radius : ‘Diameter’ 설정된 경우, 기준에 따른 곡률 반경을 출력합니다. 또한, 사용자가 직접 편집할 수 있습니다.
Rebar Specification
• [Hook]
Hook 형상을 설정합니다.
Differenct Start/End Hook : 시∙종점의 Hook 설정을 각각 적용할지 여부를 설정합니다.
Hook Type : Hook 유형을 선택합니다.
Angle : Hook의 갈고리 각도를 입력합니다.
Radius : hook의 곡률 반경을 입력합니다.
Length : Hook의 길이를 입력합니다.
Different Start/End Hook
Off : 시∙종점의 Hook 설정을 일괄로 적용합니다.
On : 시∙종점의 Hook 설정을 각각 적용합니다. Start/End Point Tab 버튼이 활성화됩니다.
Hook Type : 각도에 따른 Hook 유형을 선택합니다.
No Hook : Hook을 생성하지 않습니다.
Custom Hook : 사용자가 설정한 갈고리 각도로 Hook을 생성합니다.
±180°, ±135°, ±90° : ‘Rebar Specification 기능'에서 지정되어 있는 정보대로 Hook을 생성합니다. 해당 설정의 경우, Angle / Radius / Length를 임의로 설정할 수 없습니다.
• [Offset]
Rebar 양 끝단에서의 연장 길이를 조정합니다.
Start/End Length : 철근의 시∙종점의 연장 길이를 입력합니다. (+) 값일 경우 짧아지며 (-) 값일 경우 길어집니다.

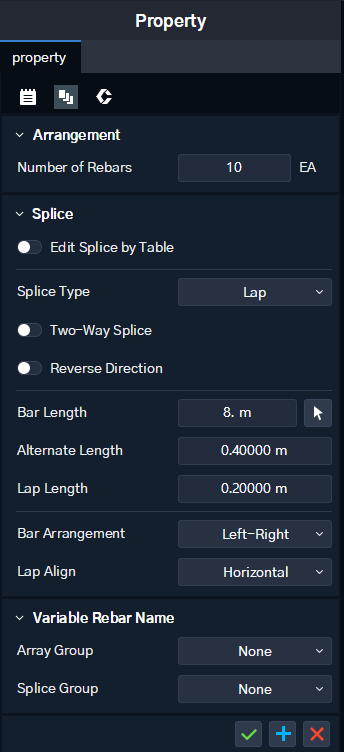

Array Tab
• [Arrangement]
종철근의 간격을 설정합니다.
Number of Rebars : Spiral Rebar에 배열되는 종철근의 개수를 입력합니다. 해당 개수에 맞춰 등간격으로 배열됩니다.
독립종철근(Independent Longitudinal Rebar)의 경우, Array Unit Option 및 Hidden Line이라는 설정이 별도로 존재합니다.
Hidden Line : 종철근을 그리기 위한 참조선.
초기 설정은 'Adjustable Spacing : 0.2 m'로 되어 있으며, 이를 별도로 설정해야 하는 경우는 거의 없습니다. 다만, 곡선부 배근 등 독립종철근 형상에 대해 아주 미세한 오차까지 줄이길 원한다면 사용자가 간격을 촘촘하게 하여 설정할 수 있습니다.
간격 설정은 ‘Arrangement 설정’과 동일합니다.
• [Splice]
철근 그룹의 이음을 설정합니다.
Edit Splice by Table : 이음 설정 방식을 선택합니다. 활성화 시, Table 형태로 이음 설정을 편집합니다.
Off : 사용자가 설정을 통해 이음을 편집합니다.
Splice Type : 철근의 이음 유형을 선택합니다. (None / Lap / Coupler / Welding)
Lap : 철근과 철근을 정착길이로 연결하는 겹이음 방식입니다.
Coupler : 철근과 철근을 커플러로 연결하는 이음 방식입니다.
Welding : 철근과 철근을 용접으로 연결하는 이음 방식입니다.
Two-Way Splice : 이음의 방향을 설정합니다.
On : 시∙종점 양방향으로 이음을 설정합니다. Forward & Backward Tab이 활성화되며, 각각의 방향으로 이음을 설정합니다.
Off : 단방향으로 이음을 설정합니다.
Reverse Direction : 활성화 시, 철근의 이음 배치 방향을 역방향으로 적용합니다.
Bar Length : 이음의 간격을 입력합니다. 각기 다른 이음 간격으로 입력할 수 있습니다. 대표철근의 원하는 위치에 마우스로 클릭하여 이음을 생성할 수 있습니다.
Alternate Length : 1Cycle과 2Cycle의 이음 간격을 입력합니다. 이음을 지그재그 형태로 배열합니다.
Lap Length : 겹이음 정착(Lap) 길이를 입력합니다. (Lap Type의 경우에만 활성화)
Bar Arrangement : 겹이음의 배열 형태를 설정합니다. (Lap Type의 경우에만 활성화)
Left-Right : 시점부터 좌측-우측 순으로 지그재그 배열.
Right-Left : 시점부터 우측-좌측 순으로 지그재그 배열.
On : Table 형태로 이음 설정을 편집합니다.
Splice Table
각 Sub-Group(이음으로 구분된 철근 그룹) 단위로 직경을 변경할 수 있습니다.
Direction : 이음 방향을 설정할 수 있습니다. (F : Forward, B : Backward)
• [Variable Rebar Name]
철근 그룹 내 이름 규칙을 설정합니다.
Array Group : 배열된 철근 각각의 이름을 다르게 지정합니다.
Splice Group : 겹이음 단위로 철근 그룹을 구분하여 이름을 다르게 지정합니다.

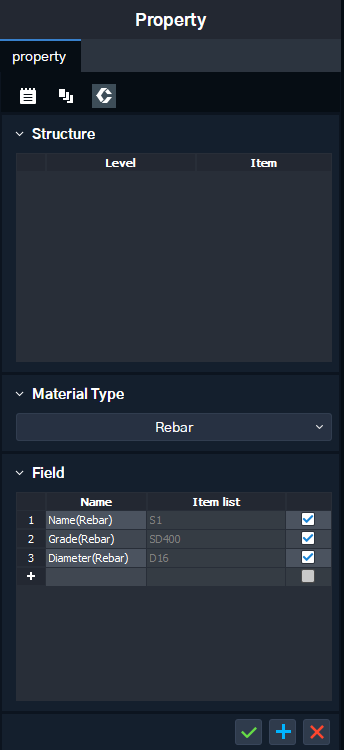

Construction Tab
Construction 속성
