개요
• Spiral Rebar Group의 분류, 형상, 배치, 수량 설정 등의 속성 정보를 확인, 또는 편집합니다.
실행
• 화면에서 Stirrup Group을 선택.
설명

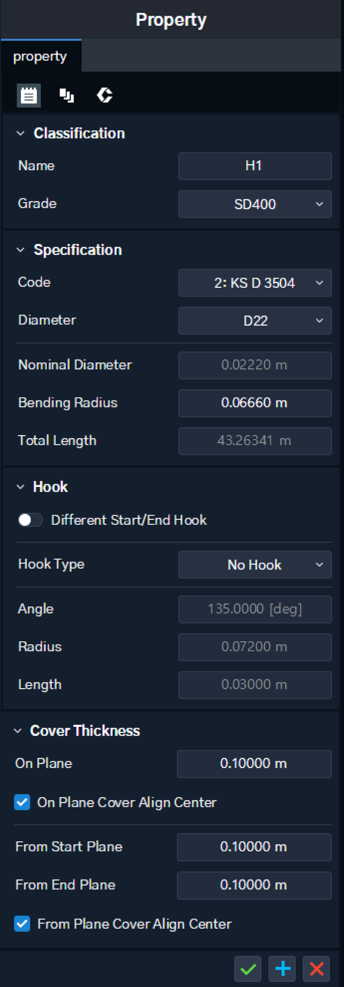

Common Tab
• [Classification]
철근 그룹의 분류 속성을 설정합니다.
Name : 철근 그룹의 이름을 입력합니다.
Rebar Type : 철근 유형을 출력합니다.
Grade : 철근 그룹의 재질을 설정합니다.
• [Specification]
철근 그룹의 제원을 설정합니다.
Code : Rebar Specification을 설정합니다.
Diameter : 철근의 직경을 선택합니다. Code가 선택된 경우에만 활성화됩니다.
Nominal Diameter : 철근의 공칭 직경을 입력합니다.
Bending Radius : 철근의 곡률 반경을 입력합니다.
Maximum Length : 철근 그룹 내 가장 긴 길이를 갖는 철근의 길이를 출력합니다.
Minimum Length : 철근 그룹 내 가장 짧은 길이를 갖는 철근의 길이를 출력합니다.
Diameter : ‘Code’가 선택된 경우에만 활성화됩니다.
Nominal Diameter : ‘Diameter’ 설정된 경우, 공칭 직경을 출력합니다. ‘Code : None’일 경우에만 직접 입력할 수 있습니다.
Bending Radius : ‘Diameter’ 설정된 경우, 기준에 따른 곡률 반경을 출력합니다. 또한, 사용자가 직접 편집할 수 있습니다.
Rebar Specification
• [Hook]
Hook 형상을 설정합니다.
Differenct Start/End Hook : 시∙종점의 Hook 설정을 각각 적용할지 여부를 설정합니다.
Hook Type : Hook 유형을 선택합니다.
Angle : Hook의 갈고리 각도를 입력합니다.
Radius : hook의 곡률 반경을 입력합니다.
Length : Hook의 길이를 입력합니다.
Different Start/End Hook
Off : 시∙종점의 Hook 설정을 일괄로 적용합니다.
On : 시∙종점의 Hook 설정을 각각 적용합니다. Start/End Point Tab 버튼이 활성화됩니다.
Hook Type : 각도에 따른 Hook 유형을 선택합니다.
No Hook : Hook을 생성하지 않습니다.
Custom Hook : 사용자가 설정한 갈고리 각도로 Hook을 생성합니다.
±180°, ±135°, ±90° : ‘Rebar Specification 기능'에서 지정되어 있는 정보대로 Hook을 생성합니다. 해당 설정의 경우, Angle / Radius / Length를 임의로 설정할 수 없습니다.
• [Cover Thickness]
부재 내에서 철근 그룹 위치를 조정하는 Cover 속성을 설정합니다.
On Plane : 평면 상에서 철근의 피복 두께를 입력합니다. 사용자가 그린 Line으로부터 떨어진 거리입니다.
On Plane Cover Align Center : ‘On Plane’의 기준을 설정합니다.
From Start/End Plane : 시작, 끝 평면으로부터 철근 그룹의 피복 두께를 입력합니다.
From Plane Cover Align Center : ‘From Plane’의 기준을 설정합니다.

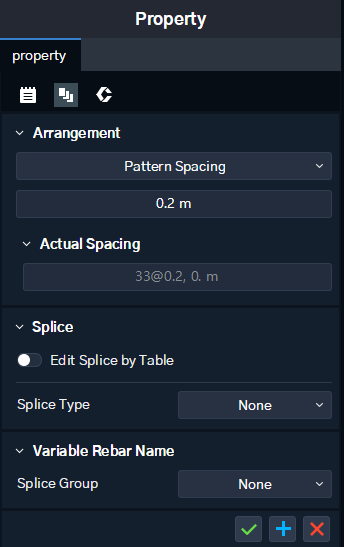

Array Tab
• [Arrangement]
철근의 간격을 설정합니다.
Adjustable Spacing : 입력한 간격만큼 배열 후, 나머지 간격으로 철근을 배열합니다.
First Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 첫 번째 철근 간격에서 조정합니다.
Last Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 마지막 철근 간격에서 조정합니다.
Middle Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 중간의 철근 간격(홀수일 경우, 시점에 가까운 쪽)에서 조정합니다.
First/Last Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 첫 번째와 마지막 철근 간격에 나누어 조정합니다.
Number of Rebars : 입력한 철근 개수만큼 철근을 등간격으로 배열합니다.
Uniform Max. Spacing : 입력한 간격을 넘지 않는 간격으로 철근을 등간격으로 배열합니다.
Pattern Spacing : 입력한 간격대로 배열합니다. 해당 간격보다 작은 값으로 남은 나머지에는 배열하지 않습니다.
User Defined : 사용자가 원하는 간격으로 철근을 배열합니다.
Ex) 3@200, 400, 5@150
• [Actual Spacing]
철근이 배열된 실제 간격을 표시합니다.
• [Splice]
철근 그룹의 이음을 설정합니다.
Edit Splice by Table : 이음 설정 방식을 선택합니다. 활성화 시, Table 형태로 이음 설정을 편집합니다.
Off : 사용자가 설정을 통해 이음을 편집합니다.
Splice Type : 철근의 이음 유형을 선택합니다. (None / Lap / Coupler / Welding)
Lap : 철근과 철근을 정착길이로 연결하는 겹이음 방식입니다.
Coupler : 철근과 철근을 커플러로 연결하는 이음 방식입니다.
Welding : 철근과 철근을 용접으로 연결하는 이음 방식입니다.
Reverse Direction : 활성화 시, 철근의 이음 배치 방향을 역방향으로 적용합니다.
Bar Length : 이음의 간격을 입력합니다. 각기 다른 이음 간격으로 입력할 수 있습니다. 대표철근의 원하는 위치에 마우스로 클릭하여 이음을 생성할 수 있습니다.
Lap Length : 겹이음 정착(Lap) 길이를 입력합니다. (Lap Type의 경우에만 활성화)
On : Table 형태로 이음 설정을 편집합니다.
Splice Table
각 Sub-Group(이음으로 구분된 철근 그룹) 단위로 직경을 변경할 수 있습니다.
• [Variable Rebar Name]
철근 그룹 내 이름 규칙을 설정합니다.
Splice Group : 겹이음 단위로 철근 그룹을 구분하여 이름을 다르게 지정합니다.
Construction Tab

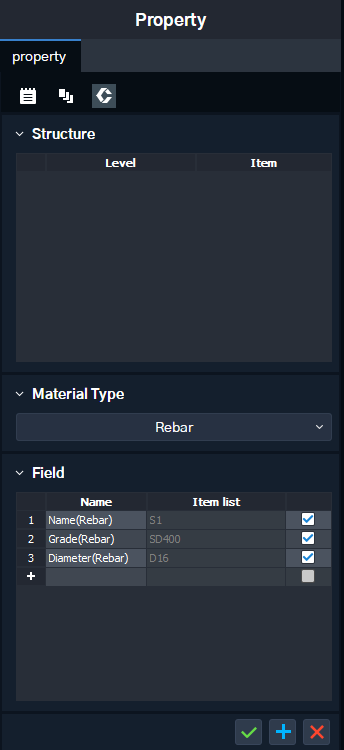

Construction 속성
