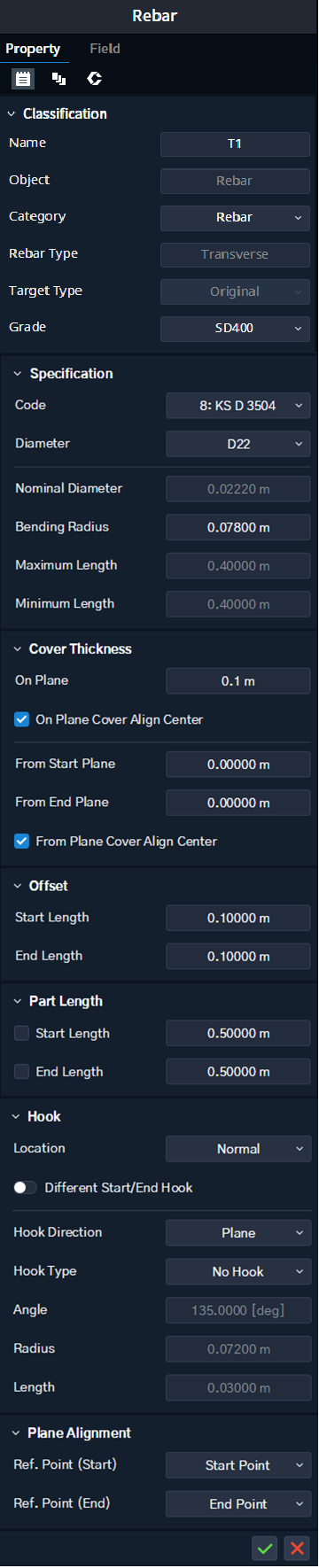

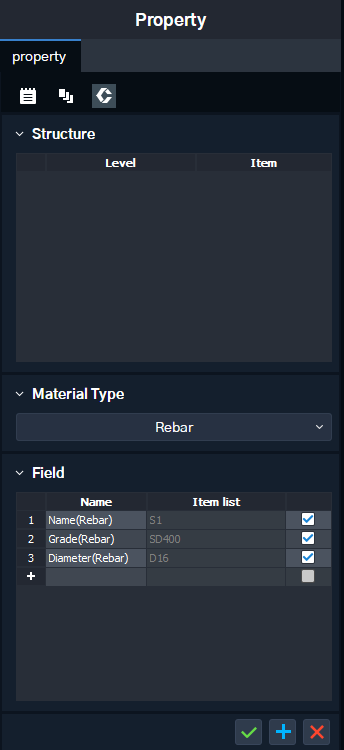

Transverse Rebar Property

Diameter : ‘Code’가 선택된 경우에만 활성화됩니다.

Nominal Diameter : ‘Diameter’ 설정된 경우, 공칭 직경을 출력합니다. ‘Code : None’일 경우에만 직접 입력할 수 있습니다.

Bending Radius : ‘Diameter’ 설정된 경우, 기준에 따른 곡률 반경을 출력합니다. 또한, 사용자가 직접 편집할 수 있습니다.

Different Start/End Hook

Off : 시∙종점의 Hook 설정을 일괄로 적용합니다.

On : 시∙종점의 Hook 설정을 각각 적용합니다. Start/End Point Tab 버튼이 활성화됩니다.

Direction

Plane : 횡철근의 평면 상으로 Hook이 생성됩니다.

Custom : 평면이 아닌 방향으로 사용자가 지정한 각도로 Hook이 생성됩니다.

Rotation Angle : 기준선으로부터 Hook 을 회전시키는 각도 (0≤θ≤180)

Rotation 기준선 : Hook이 연결되는 횡철근

Rotation 방향 : 시계방향

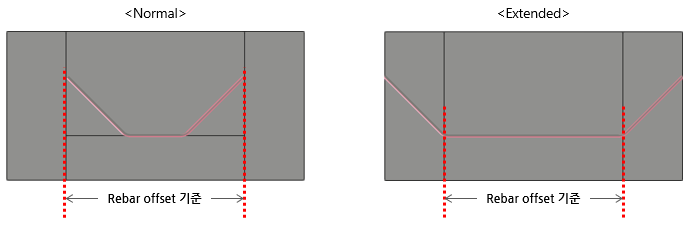

Location : 해당 설정에 따라 ‘Offset’ 기준이 달라집니다.

Normal : 횡철근을 그리기 위해 사용자가 그린 Line의 내측을 기준으로 Hook이 생성됩니다.

Extended : 횡철근을 그리기 위해 사용자가 그린 Line 외측을 기준으로 Hook이 생성됩니다.

Hook Type : 각도에 따른 Hook 유형을 선택합니다.

No Hook : Hook을 생성하지 않습니다.

Custom Hook : 사용자가 설정한 갈고리 각도로 Hook을 생성합니다.

±180°, ±135°, ±90° : ‘Rebar Specification 기능'에서 지정되어 있는 정보대로 Hook을 생성합니다. 해당 설정의 경우, Angle / Radius / Length를 임의로 설정할 수 없습니다.

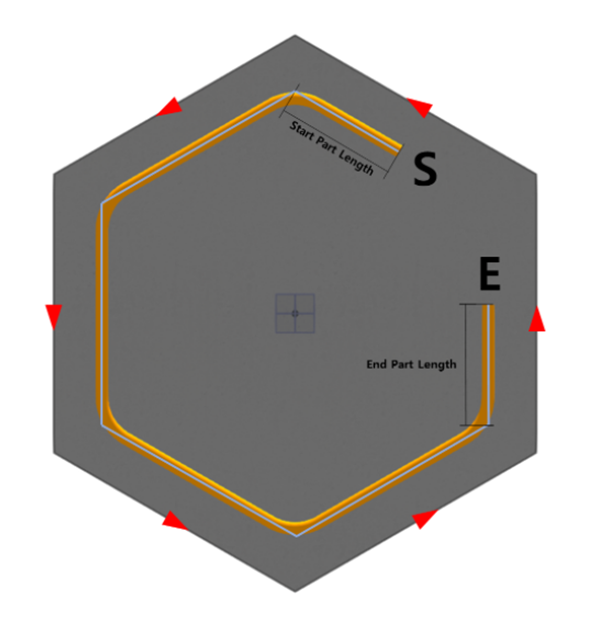

Start/End Length Check 옵션

Off : Start/End Length 설정이 적용되지 않습니다.

On : 시∙종점 측 단부 영역의 길이 설정을 적용합니다. Length 값에 따라 철근의 형상이 달라집니다.

양수 : 철근 진행 정방향으로의 길이를 정의합니다.

음수 : 철근 진행 역방향으로의 길이를 정의합니다.

0 : Start/End Part의 영역을 그리지 않습니다. (굽힘 이후의 영역의 길이가 0)

철근 그룹을 재생성할 때, 사용자가 설정한 구속 기준점으로부터 철근 그룹의 시작, 끝 평면이 재생성됩니다. 시작, 끝 평면은 사용자가 설정한 구속 기준점으로부터의 거리 정보를 저장하여 재생성됩니다.

Start Point : Target Member Geometric line의 시작점

Middle Point : Target Member Geometric line의 중앙점

End Point : Target Member Geometric line의 끝점

사용자가 Plane Alignment 설정을 변경할 경우, 아래와 같은 규칙으로 정보가 저장됩니다.

동일 모드 내에서 Plane Alignment 설정 변경 시 : 철근 그룹의 평면 위치는 바뀌지 않습니다. 변경된 Ref. Point로부터 평면에 대한 거리 값이 내부적으로 변경됩니다.

Target member 재생성 시 (Geometric line 변경, Library 할당 등) : 저장한 Ref. Point와의 거리와 평면의 방향 정보로부터 철근 그룹이 재생성됩니다.

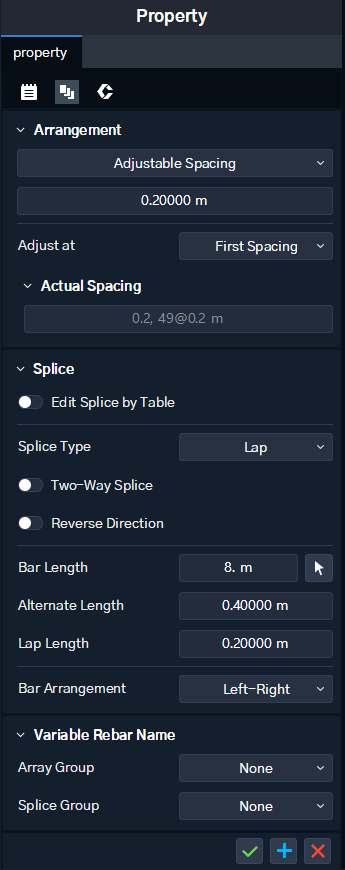

Adjustable Spacing : 입력한 간격만큼 배열 후, 나머지 간격으로 철근을 배열합니다.

First Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 첫 번째 철근 간격에서 조정합니다.

Last Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 마지막 철근 간격에서 조정합니다.

Middle Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 중간의 철근 간격(홀수일 경우, 시점에 가까운 쪽)에서 조정합니다.

First/Last Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 첫 번째와 마지막 철근 간격에 나누어 조정합니다.

Number of Rebars : 입력한 철근 개수만큼 철근을 등간격으로 배열합니다.

Uniform Max. Spacing : 입력한 간격을 넘지 않는 간격으로 철근을 등간격으로 배열합니다.

Pattern Spacing : 입력한 간격대로 배열합니다. 해당 간격보다 작은 값으로 남은 나머지에는 배열하지 않습니다.

User Defined : 사용자가 원하는 간격으로 철근을 배열합니다.

Ex) 3@200, 400, 5@150

Edit Splice by Table : 이음 설정 방식을 선택합니다. 활성화 시, Table 형태로 이음 설정을 편집합니다.

Off : 사용자가 설정을 통해 이음을 편집합니다.

Splice Type : 철근의 이음 유형을 선택합니다. (None / Lap / Coupler / Welding)

Lap : 철근과 철근을 정착길이로 연결하는 겹이음 방식입니다.

Coupler : 철근과 철근을 커플러로 연결하는 이음 방식입니다.

Welding : 철근과 철근을 용접으로 연결하는 이음 방식입니다.

Two-Way Splice : 이음의 방향을 설정합니다.

On : 시∙종점 양방향으로 이음을 설정합니다. Forward & Backward Tab이 활성화되며, 각각의 방향으로 이음을 설정합니다.

Off : 단방향으로 이음을 설정합니다.

Reverse Direction : 활성화 시, 철근의 이음 배치 방향을 역방향으로 적용합니다.

Bar Length : 이음의 간격을 입력합니다. 각기 다른 이음 간격으로 입력할 수 있습니다. 대표철근의 원하는 위치에 마우스로 클릭하여 이음을 생성할 수 있습니다.

Alternate Length : 1Cycle과 2Cycle의 이음 간격을 입력합니다. 이음을 지그재그 형태로 배열합니다.

Lap Length : 겹이음 정착(Lap) 길이를 입력합니다. (Lap Type의 경우에만 활성화)

Bar Arrangement : 겹이음의 배열 형태를 설정합니다. (Lap Type의 경우에만 활성화)

Left-Right : 시점부터 좌측-우측 순으로 지그재그 배열.

Right-Left : 시점부터 우측-좌측 순으로 지그재그 배열.

On : Table 형태로 이음 설정을 편집합니다.

Fitting

Splice Table

각 Sub-Group(이음으로 구분된 철근 그룹) 단위로 직경을 변경할 수 있습니다.

Direction : 이음 방향을 설정할 수 있습니다. (F : Forward, B : Backward)
