개요
• Shear Reinforcement Group의 분류, 형상, 배치, 수량 설정 등의 속성 정보를 확인, 또는 편집합니다.
실행
• 화면에서 Shear Reinforcement Group을 선택.
설명

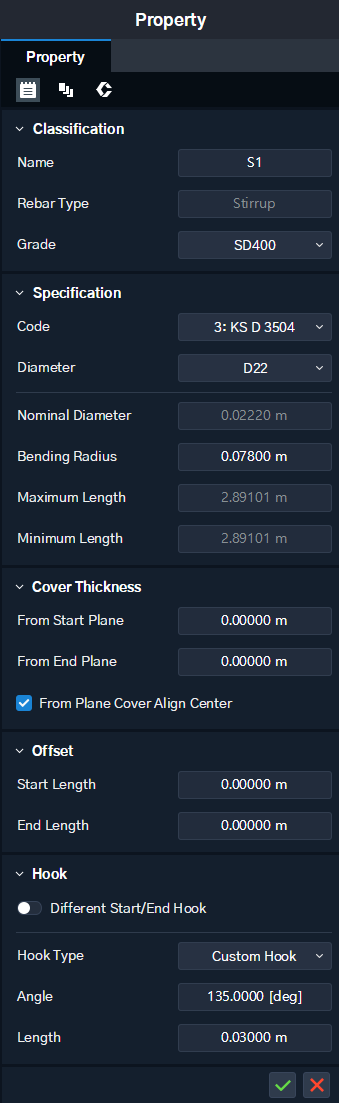

Common Tab
• [Classification]
철근 그룹의 분류 속성을 설정합니다.
Name : 철근 그룹의 이름을 입력합니다.
Rebar Type : 철근 유형을 출력합니다.
Grade : 철근 그룹의 재질을 설정합니다.
• [Specification]
철근 그룹의 제원을 설정합니다.
Code : Rebar Specification을 설정합니다.
Diameter : 철근의 직경을 선택합니다. Code가 선택된 경우에만 활성화됩니다.
Nominal Diameter : 철근의 공칭 직경을 입력합니다.
Bending Radius : 철근의 곡률 반경을 입력합니다.
Maximum Length : 철근 그룹 내 가장 긴 길이를 갖는 철근의 길이를 출력합니다.
Minimum Length : 철근 그룹 내 가장 짧은 길이를 갖는 철근의 길이를 출력합니다.
Diameter : ‘Code’가 선택된 경우에만 활성화됩니다.
Nominal Diameter : ‘Diameter’ 설정된 경우, 공칭 직경을 출력합니다. ‘Code : None’일 경우에만 직접 입력할 수 있습니다.
Bending Radius : ‘Diameter’ 설정된 경우, 기준에 따른 곡률 반경을 출력합니다. 또한, 사용자가 직접 편집할 수 있습니다.
Rebar Specification
• [Cover Thickness]
부재 내에서 철근 그룹 위치를 조정하는 Cover 속성을 설정합니다.
From Start/End Plane : 시작, 끝 평면으로부터 철근 그룹의 피복 두께를 입력합니다.
From Plane Cover Align Center : ‘From Plane’의 기준을 설정합니다.
• [Offset]
Rebar 양 끝단에서의 연장 길이를 조정합니다.
Start/End Length : 철근의 시∙종점의 연장 길이를 입력합니다. (+) 값일 경우 짧아지며 (-) 값일 경우 길어집니다.
• [Hook]
Hook 형상을 설정합니다.
Differenct Start/End Hook : 시∙종점의 Hook 설정을 각각 적용할지 여부를 설정합니다.
Hook Type : Hook 유형을 선택합니다.
Angle : Hook의 갈고리 각도를 입력합니다.
Length : Hook의 길이를 입력합니다.
Different Start/End Hook
Off : 시∙종점의 Hook 설정을 일괄로 적용합니다.
On : 시∙종점의 Hook 설정을 각각 적용합니다. Start/End Point Tab 버튼이 활성화됩니다.
Hook Type : 각도에 따른 Hook 유형을 선택합니다.
No Hook : Hook을 생성하지 않습니다.
Custom Hook : 사용자가 설정한 갈고리 각도로 Hook을 생성합니다.
±180°, ±135°, ±90° : ‘Rebar Specification 기능'에서 지정되어 있는 정보대로 Hook을 생성합니다. 해당 설정의 경우, Angle / Radius / Length를 임의로 설정할 수 없습니다.

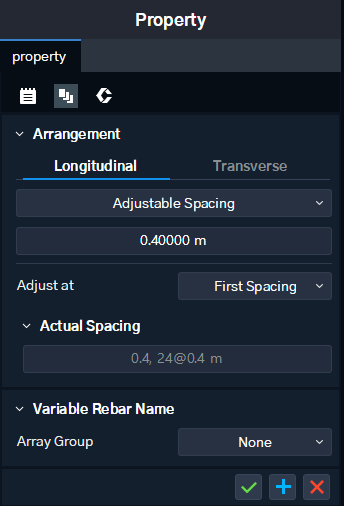

Array Tab
• [Arrangement]
전단 보강 철근의 간격을 설정합니다.
Longitudinal : 전단 보강 철근의 종방향으로의 간격을 설정합니다.
Transverse : 전단 보강 철근의 횡방향으로의 간격을 설정합니다.
Tolerance : 횡방향 배열에 대한 허용치를 입력합니다. 사용자가 입력한 간격과 허용치를 고려하여 전단 보강 철근이 횡방향으로 배열됩니다.
Adjustable Spacing : 입력한 간격만큼 배열 후, 나머지 간격으로 철근을 배열합니다.
First Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 첫 번째 철근 간격에서 조정합니다.
Last Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 마지막 철근 간격에서 조정합니다.
Middle Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 중간의 철근 간격(홀수일 경우, 시점에 가까운 쪽)에서 조정합니다.
First/Last Spacing : 입력한 간격으로 배열 후, 남은 나머지 값을 첫 번째와 마지막 철근 간격에 나누어 조정합니다.
Number of Rebars : 입력한 철근 개수만큼 철근을 등간격으로 배열합니다.
Uniform Max. Spacing : 입력한 간격을 넘지 않는 간격으로 철근을 등간격으로 배열합니다.
Pattern Spacing : 입력한 간격대로 배열합니다. 해당 간격보다 작은 값으로 남은 나머지에는 배열하지 않습니다.
User Defined : 사용자가 원하는 간격으로 철근을 배열합니다.
Ex) 3@200, 400, 5@150
None : 간격없이 Single로 스터럽 철근을 생성합니다.
Pattern Spacing : 사용자가 원하는 간격을 일정하게 배열합니다.
Number & Spacing : 스터럽 개수와 간격을 입력하여 배열합니다.
• [Actual Spacing]
철근이 배열된 실제 간격을 표시합니다.
• [Variable Rebar Name]
철근 그룹 내 이름 규칙을 설정합니다.
Array Group : 배열된 철근 각각의 이름을 다르게 지정합니다.

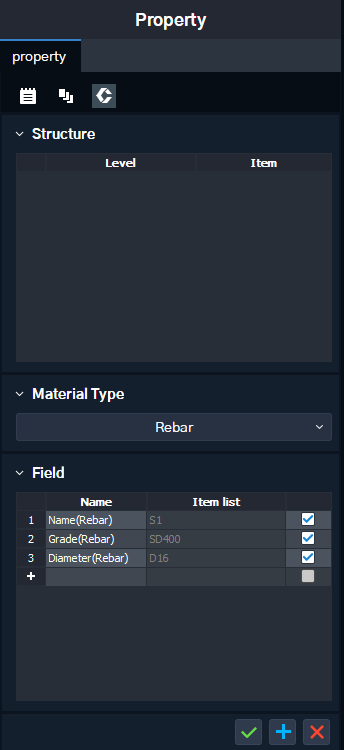

Construction Tab
Construction 속성
