Stirrup Property

개요

• Stirrup Group의 분류, 형상, 배치, 수량 설정 등의 속성 정보를 확인, 또는 편집합니다.

실행

• 화면에서 Stirrup Group을 선택.

설명

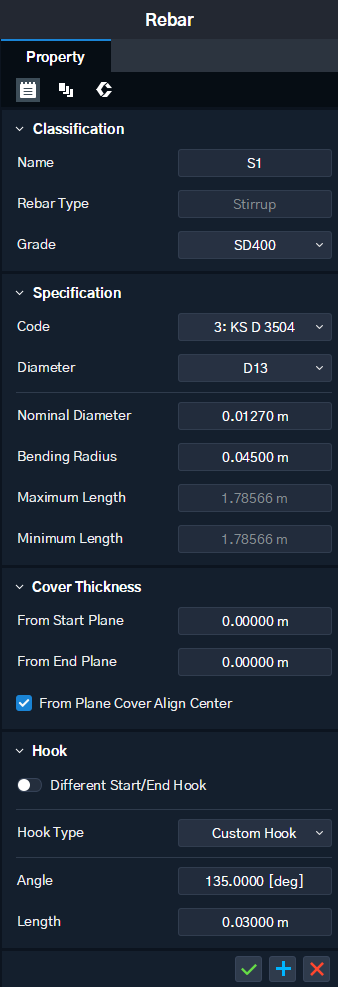

Common Tab

• [Classification]

철근 그룹의 분류 속성을 설정합니다.

Name : 철근 그룹의 이름을 입력합니다.

Rebar Type : 철근 유형을 출력합니다.

Grade : 철근 그룹의 재질을 설정합니다.

• [Specification]

철근 그룹의 제원을 설정합니다.

Code : Rebar Specification을 설정합니다.

Diameter : 철근의 직경을 선택합니다. Code가 선택된 경우에만 활성화됩니다.

Nominal Diameter : 철근의 공칭 직경을 입력합니다.

Bending Radius : 철근의 곡률 반경을 입력합니다.

Maximum Length : 철근 그룹 내 가장 긴 길이를 갖는 철근의 길이를 출력합니다.

Minimum Length : 철근 그룹 내 가장 짧은 길이를 갖는 철근의 길이를 출력합니다.

• [Cover Thickness]

부재 내에서 철근 그룹 위치를 조정하는 Cover 속성을 설정합니다.

From Start/End Plane : 시작, 끝 평면으로부터 철근 그룹의 피복 두께를 입력합니다.

From Plane Cover Align Center : ‘From Plane’의 기준을 설정합니다.

• [Hook]

Hook 형상을 설정합니다.

Differenct Start/End Hook : 시∙종점의 Hook 설정을 각각 적용할지 여부를 설정합니다.

Hook Type : Hook 유형을 선택합니다.

Angle : Hook의 갈고리 각도를 입력합니다.

Length : Hook의 길이를 입력합니다.

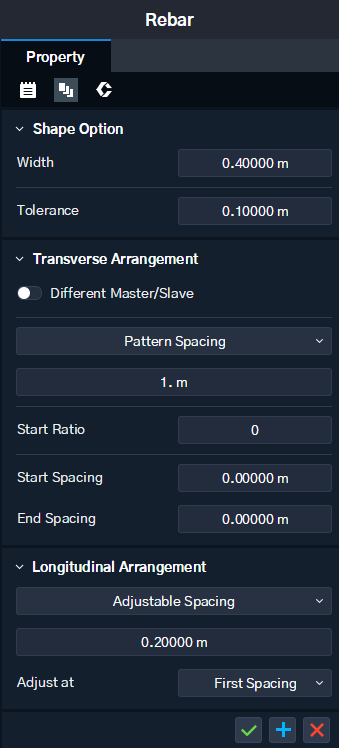

Array Tab

• [Shape Option]

Stirrup의 형상을 설정합니다.

Width : Stirrup의 폭을 입력합니다. 기본적으로 4점 Stirrup이 형성되지만, 값이 0일 경우에는 2점 Stirrup이 됩니다.

Tolerance : 폭, 횡방향 배열, 종방향 배열에 대한 허용치를 입력합니다. 사용자가 입력한 간격과 허용치를 고려하여 Stirrup이 배열됩니다.

• [Transverse Arrangement]

Stirrup의 횡방향으로의 간격을 설정합니다.

Different Master/Slave : Master Rebar Group 및 Slave Rebar Group의 횡방향 배열 간격 설정을 각각 적용할지 여부를 설정합니다.

Arrangement : 배열 방법을 설정한 후, 배열 간격을 입력합니다.

Start Ratio : Stirrup의 횡방향 배열 시작 위치를 설정합니다.

Start/End Spacing : Stirrup의 횡방향 배열 시, 시∙종점으로부터 떨어지는 거리를 입력합니다. Start Spacing은 Start Ratio의 위치부터 떨어지는 거리입니다.

• [Longitudinal Arrangement]

Stirrup의 종방향으로의 간격을 설정합니다.

Arrangement : 배열 방법을 설정한 후, 배열 간격을 입력합니다.

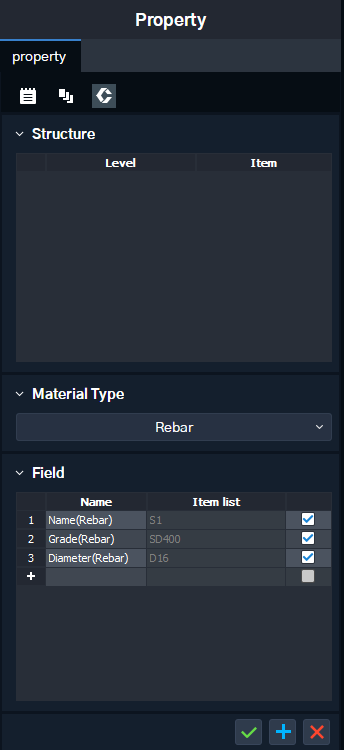

Construction Tab
