개요
• Concrete / Steel / Rebar / User Defined의 재질을 설정합니다.
실행
• Ribbon Menu > [Base] Tab > [Property] Group > Material
설명

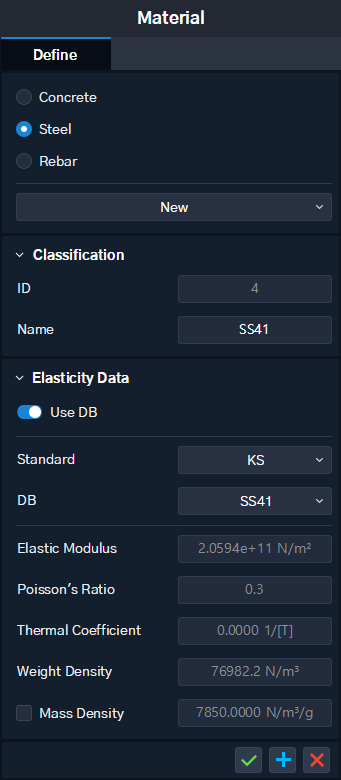

Material 설정 방법
Concrete / Steel / Rebar의 재질을 설정합니다.
• [Material Type]
재료 유형을 선택합니다. Concrete, Steel, Rebar, User Defined Material이 제공됩니다.
• [Select Material]
재료 유형 별로 기 생성된 재질을 선택하거나 새로운 재질을 선택합니다.
• [Classification]
설정할 재질의 ID와 Name이 나타납니다.
• [Elasticity Data]
설정할 재질의 물성치를 설정하는 기능입니다. Use DB 옵션을 끌 경우 사용자 정의 물성치를 입력할 수 있습니다.
Standard : 어떤 기준의 데이터를 사용할 지 선택합니다.
DB : 선택한 기준의 DB를 선택합니다.
Elastic Modulus : 탄성 계수를 입력합니다.
Poisson’s Ratio : 푸아송 비를 입력합니다.
Thermal Coefficient : 온도 계수를 입력합니다.
Weight Density : 체적 밀도를 입력합니다.
Mass Density : 질량 밀도를 입력합니다.
Strength : 재료 강도를 입력합니다.
재료 강도는 DB에서 제공하지 않습니다. 사용자가 입력하기를 원하는 경우, Check Box를 On으로 변경하여 입력할 수 있습니다. 입력한 강도는 Drafter 연동 데이터로 사용될 수 있습니다.
