개요
• Material Type 별로 수량산출을 위한 공종을 정의합니다.
• Field 기능에서 정의한 공종은 CIM의 객체 속성 정보에서 설정합니다.
실행
[Base Mode]
• Ribbon Menu > [Base] Tab > [Property] Group > Work Type > Field
설명

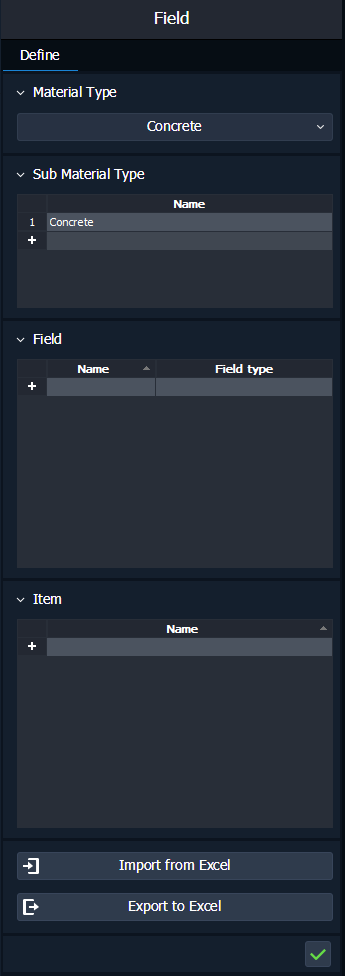

Field 정의
수량산출을 위한 공종을 정의합니다.
• [Material Type]
재료 유형을 설정합니다.
• [Sub Material Type]
재료 유형에 따른 하위 그룹을 설정합니다. 하위 그룹 별로 각각의 공종을 설정합니다.
• [Field]
Sub Material Type을 선택하여야 테이블이 활성화되며, 공종 기준을 정의할 수 있습니다.
Name : 공종의 이름을 입력합니다.
Field Type : 공종을 선택합니다.
Material Type 별로 Field Type을 Auto로 제공합니다.
예시 : Rebar - Name / Grade / Diameter
사용자가 직접 Field Type을 지정할 수도 있습니다. (User Defined)
• [Item]
공종 기준(Field)으로부터 분류되는 항목을 입력합니다.
Item은 공종 기준(Field Type)에 따른 하위 항목(Field Item)입니다.
예시 : Rebar - ‘Diameter’를 Field Type으로 지정한 경우 → Field Item은 철근 각각의 직경이 됩니다.
Auto로 제공하는 Field Type의 경우, Material Type 별로 객체 속성 정보에서 Field Item을 자동으로 제공합니다. 사용자가 원할 경우, Field Item을 추가로 등록해 수동으로 Field Item을 부여할 수 있습니다.
Field Type : User Defined’인 경우, 반드시 Field Item을 등록해야 합니다.
• [Import from Excel]
사용자가 Excel에서 정의한 Structure 정보를 불러옵니다.
Import 시, Field 기능의 Field 데이터와 문자열을 비교하여 동일한 경우, Field 데이터를 누적하여 저장합니다.
다음과 같은 조건을 만족해야 합니다.
MATERIAL
기능에서 제공하는 리스트 이외의 항목은 허용하지 않는다.
문자열 비교
대·소문자 구분 없음 → Concrete, concrete 모두 Material Type : Concrete로 매칭
SUB MATERIAL
기능에서 제공하는 Default 값은 삭제되지 않는다.
문자열 비교
대·소문자 구분 → Concrete, concrete 서로 다른 Sub Material Type으로 구분
띄워쓰기 구분 → concrete 1, concrete1 서로 다른 Sub Material Type으로 구분
FIELD NAME
Default Sub Material에 종속되는 Field Name 및 Field Item은 삭제·변경할 수 있다.
문자열 비교
대·소문자 구분
띄워쓰기 구분
FIELD ITEM
Default Sub Material에 종속되는 Field Name 및 Field Item은 삭제·변경 할 수 있다.
문자열 비교
대·소문자 구분
띄워쓰기 구분
ITEM
문자열 비교
대·소문자 구분
띄워쓰기 구분
• [Export to Excel]
사용자가 정의한 Structure Table 정보를 Excel로 내보냅니다.
참고자료
• Construction 속성
