개요
• 계층 구조를 갖는 모델 분류 체계를 정의합니다.
• Structure 기능에서 정의한 분류 체계는 CIM의 객체 속성 정보에서 설정합니다.
실행
[Base Mode / Point Library Mode / Curve Library Mode / Assembly Unit Mode]
• Ribbon Menu > [Base] Tab > [Property] Group > Work Type > Structure
설명

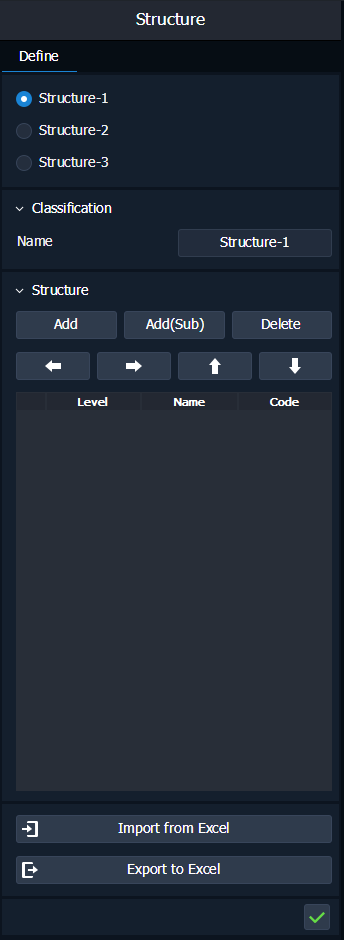

Structure 정의
분류 체계를 정의합니다.
• [Structure Type]
정의할 분류 체계를 선택합니다. 최대 세 가지 분류 체계를 정의할 수 있습니다.
각 분류체계는 독립적으로 Structure 데이터(Level, Name, Code)를 정의 및 저장하며, 객체 속성에서 각각의 분류체계(Structure-1, 2, 3)에 대한 Structure 데이터를 설정할 수 있습니다.
모든 분류체계를 정의하지 않아도 상관없습니다.
Structure 데이터를 활용하는 기능에서는 하나의 분류 체계를 선택하여 Structure 데이터를 활용합니다.
• [Classification]
Name : 해당 분류 체계의 이름을 입력합니다.
• [Add / Delete]
행(항목)을 추가 또는 삭제합니다.
Add : 선택된 행의 동일한 레벨(계층)의 행을 추가합니다.
Add(Sub) : 선택된 행의 하위 레벨의 행을 아래에 추가합니다.
Delete : 선택된 행을 삭제합니다.
• [Move]
선택된 행을 이동합니다. 하위 레벨은 상위 레벨을 따라 함께 이동합니다.
← : 선택된 행을 한 단계 위의 레벨로 변경합니다.
→ : 선택된 행을 한 단계 아래의 레벨로 변경합니다.
↑ : 같은 레벨 내에서 선택된 행을 위로 이동합니다.
↓ : 같은 레벨 내에서 선택된 행을 아래로 이동합니다.
• [Structure Table]
분류 체계를 정의합니다.
Level : 해당 행의 레벨을 출력합니다. ‘Add / Delete 설정, 또는 Move 설정’을 통하여 레벨은 자동 출력됩니다.
Name : 해당 레벨의 이름을 입력합니다.
• [Import from Base Structure]
사용자가 Base에서 정의한 Structure 정보를 불러옵니다.
Import from Base Structure 옵션은 Library Mode의 Structure 기능에만 포함되어 있습니다.
Base에서 정의한 Structure 중 사용자가 Library에서 사용하고자 하는 Structure 정보를 Library Structure로 불러올 수 있습니다.
• [Import from Excel]
사용자가 Excel에서 정의한 Structure 정보를 불러옵니다.
Import from Excel 의 경우, 해당 조건에 부합해야 성공적으로 Structure 정보를 불러올 수 있습니다.
Level은 숫자, Dot(.)만 허용합니다.
Level의 바로 옆 우측 행에 있는 칸을 Name으로 불러옵니다.
• [Export to Excel]
사용자가 정의한 Structure Table 정보를 Excel로 내보냅니다.
설정한 Structure 속성을 부재에 할당할 때 Assign 기능을 활용합니다.
참고 - Assign Property 공통 속성 할당
참고자료
• Construction 속성
• Assign Property
• Import Structure Example
Structure_KOR.xlsx
