개요
• 시공단계 해석에 활용하기 위해 시공 분할(Division) 속성을 정의합니다.
• Division은 Constraint Path를 기준으로 정의하며, Structure 데이터를 가질 수 있습니다.
• 복수의 Division을 정의할 수 있습니다.
실행
[Assembly Unit Mode]
• Ribbon Menu > [Model] Tab > [Construction] Group > Division > Define
설명
Division 정의
시공 분할 속성을 정의합니다.

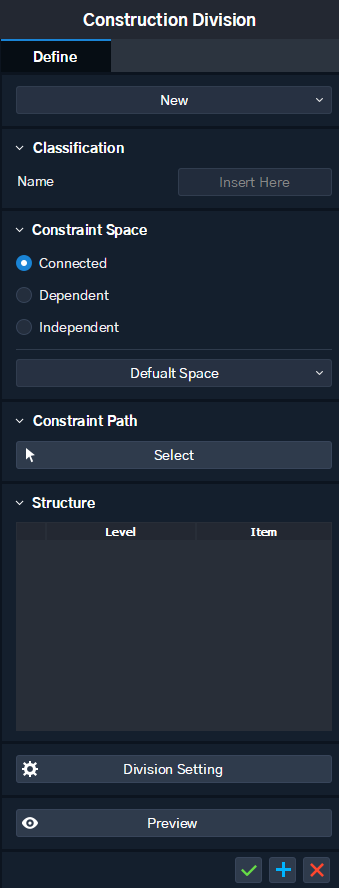

[Tab] Define
• [Division]
시공 분할 속성을 정의합니다. 시공 분할 속성을 새롭게 정의하거나, 기존 정의한 시공 분할 속성을 선택할 수 있습니다.
• [Classification]
Name : 시공 분할 속성의 이름을 입력 / 수정합니다.
• [Constraint Space]
시공 분할 속성을 정의할 공간을 선택합니다.
• [Constraint Path]
시공 분할의 기준이 될 Constraint Path를 선택합니다. 사용자가 선택한 Constraint Space 내의 Constraint Path를 선택할 수 있으며, 하나의 Path만 선택할 수 있습니다.
• [Structure]
시공 분할 속성이 가질 분류 체계(Structure)를 설정합니다. 설정 방법은 객체의 Structure 설정과 동일합니다.

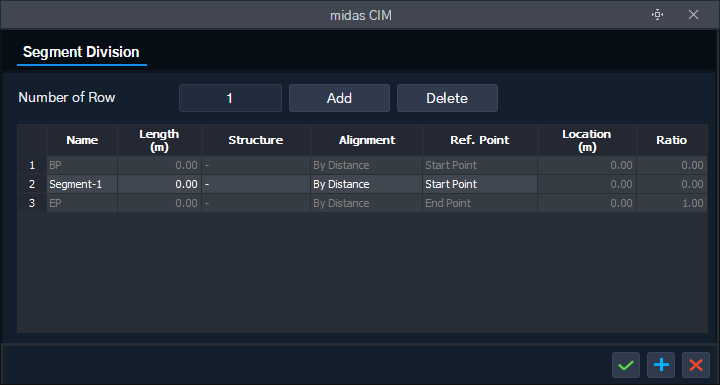

• [Division Setting]
시공 분할된 세그먼트 정보를 입력하기 위해 Segment Division으로 진입합니다.
Number of Row : 추가하고 싶은 행의 수를 입력합니다.
Add : Segment Division Table 행을 추가합니다.
Delete : Segment Division Table 행을 삭제합니다.
[Segment Division Table]
Name : 세그먼트의 이름을 입력합니다.
Length : 세그먼트의 길이를 입력합니다.
Alignment : 길이 변화에 따른 분할점 위치의 계산 방법을 설정합니다.
By Distance : 분할점이 Reference Point로부터 떨어진 거리 정보를 계산하여 대응합니다.
By Ratio : 전체 길이에 대한 분할점 위치의 비율을 계산하여 대응합니다.
Reference Point : Alignment > By Distance 설정에 대한 참조점을 지정합니다.
Start Point / End Point / User Defined
Ratio : Reference Point > User Defined > Ratio 설정 시, 사용자가 입력한 Ratio 값으로부터 Reference Point 위치를 저장합니다.
• [Preview]
시공 분할되는 위치를 View에서 확인합니다.
