Assign

개요

• 정의된 시공 분할(Division) 속성을 부재에 할당합니다.

• 시공 분할 속성은 복수의 부재에 할당할 수 있으며, 부재는 한 가지의 시공 분할 속성만 가질 수 있습니다.

실행

[Assembly Unit Mode]

• Ribbon Menu > [Model] Tab > [Construction] Group > Division > Assign

설명

Division 할당

시공 분할 속성을 부재에 할당하고, 적용 모드를 설정합니다.

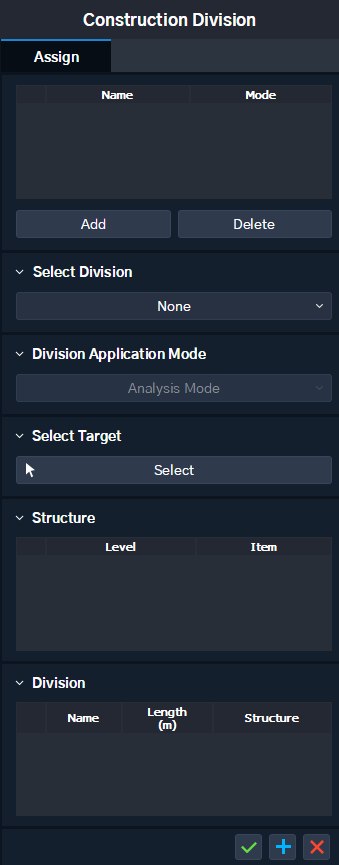

[Tab] Assign

• [Division Assign Table]

시공 분할 속성을 등록합니다. 등록된 시공 분할 속성은 적용 모드(Application Mode)에서 적용됩니다.

Add : 선택된 시공 분할 속성을 등록합니다.

Delete : Division Assign Table에서 선택된 시공 분할 속성을 해제합니다.

• [Select Division]

등록을 원하는 시공 분할 속성을 선택합니다.

• [Division Application Mode]

시공 분할 속성이 적용되기를 원하는 모드를 선택합니다.

• [Select Target]

시공 분할 속성을 할당할 부재를 선택합니다. 복수의 부재를 선택할 수 있습니다.

• [Structure]

선택된 시공 분할 속성이 갖는 분류 체계(Structure)를 사용자에게 보여줍니다. 설정할 수 없습니다.

• [Division]

선택된 시공 분할 속성의 세그먼트 정보를 사용자에게 보여줍니다. 설정할 수 없습니다.
