개요
• 편경사(Superelevation) 혹은 가이드 경로(Guide Path)를 따라 단면의 형상이 변화하는 경우 함께 이동할 Vertex Group을 설정합니다.
실행
[User Section Mode]
• Ribbon Menu > [User Section] Tab > [Parametric Tools] Group > Vertex Group
설명

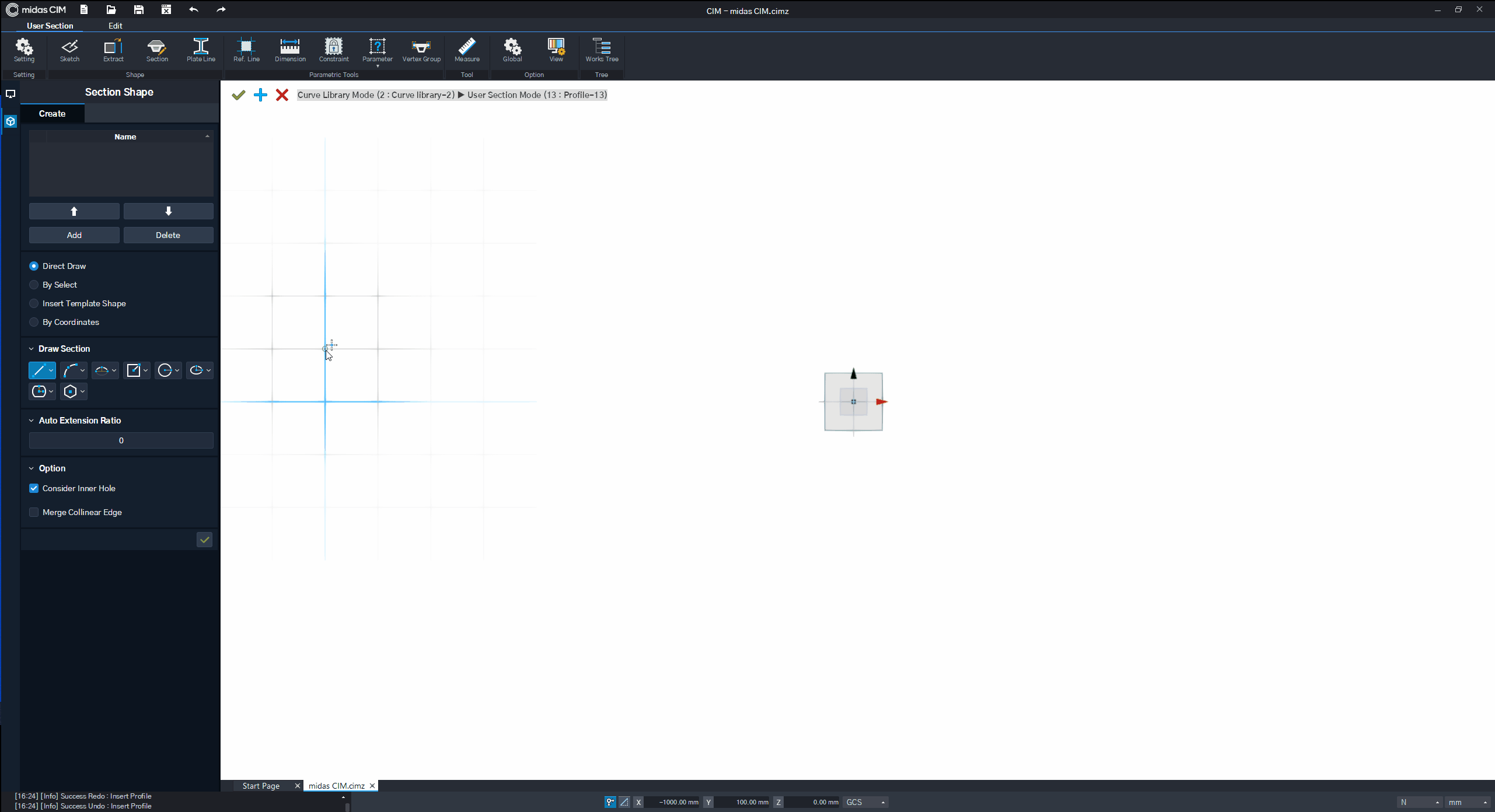

Vertex Group 생성
단면의 Vertex에 변위를 자동 부여할 때 변위 부여의 단위를 설정합니다.
Vertex Group 기능은 Curve Library Mode 내에서 진입한 User Section Mode에서만 사용할 수 있는 기능입니다.
• Vertex 그룹 종류
Variation by Superelevation : 편경사(Superelevation)에 따라 단면에 포함된 점의 상대적인 위치가 변화하는 경우 같은 기준을 따라 변화할 점들을 선택합니다.
Variation by Guide Path : 가이드 경로(Guide Path)를 따라 단면에 포함된 점이
• 신규 생성 및 편집
New : 새로운 Vertex Group을 생성합니다.
Existing Vertex Group : 기존에 생성한 Vertex Group을 수정합니다.
• [Classification]
Group Name : Vertex Group의 이름을 설정합니다.
• [Select Vertex]
해당 Vertex Group에 포함시키고자 하는 Vertex를 선택합니다.
Add 버튼 : Vertex를 선택한 후 Add 버튼 클릭 시 해당 Vertex를 Vertex Group에 추가할 수 있습니다.
Delete 버튼 : 테이블에서 제거하고자 하는 행을 선택한 후 Delete 버튼 클릭 시 해당 Vertex를 Vertex Group에서 제거할 수 있습니다.
Section의 Edge가 여러 Vertex를 가진 Poly Line으로 생성되기를 바라는 경우, Section 생성 시 끊어가며 생성함으로써 원하는 위치에 Vertex가 있는 Poly Line Section을 생성할 수 있습니다.
또는 Poly Line으로 생성한 단면을 Import 함으로써 원하는 위치에 Vertex가 있는 Poly Line Section을 생성할 수 있습니다.
• 테이블
Vertex List : 해당 Vertex Group에 속한 Vertex들의 번호가 출력됩니다.
Master : Superelevation이나 Guide Path에 의해 Vertex의 위치가 변화할 때, 변위 계산의 기준이 될 Vertex를 선택합니다. Vertex Group 별로 하나의 Vertex만 Master Vertex가 될 수 있고, Vertex Group은 Master Vertex를 반드시 가져야 합니다.
Dependency : Dependency를 On으로 설정한 Vertex는 Master Vertex의 변위에 종속되어 같은 양의 변위만큼 위치가 변합니다.
• Delete Vertex Group 버튼
기 생성한 Vertex Group을 선택한 경우 나타나는 버튼으로, 버튼 클릭 시 해당 Vertex Group을 삭제할 수 있습니다.
