개요
• Line Type User Section의 형상을 정의합니다.
• Line Type은 Line에 두께 정보를 추가하여 단면을 형성하며, 강교를 포함한 Steel Modeling과 같이 두께(Thickness) 기반의 모델링에 활용합니다.
실행
[User Section Mode]
• Ribbon Menu > [User Section] Tab > [Shape] Group > Section
설명

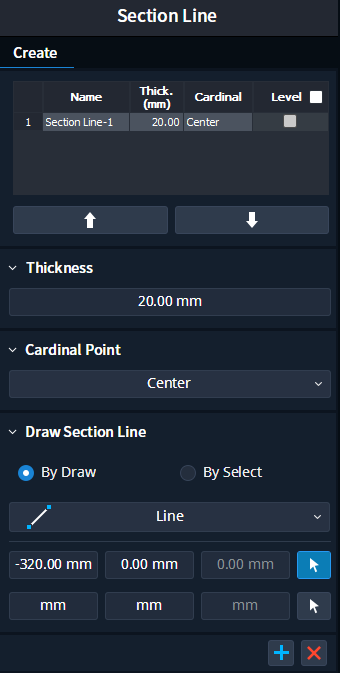

Panel UI
• [Table]
등록된 Section Line의 리스트가 나타나고 위치 변경, 삭제를 합니다.
리스트 내에서 Thickness 및 Cardinal 수정이 가능합니다.
• [Thickness]
신규 생성할 Section Line의 두께를 정의합니다.

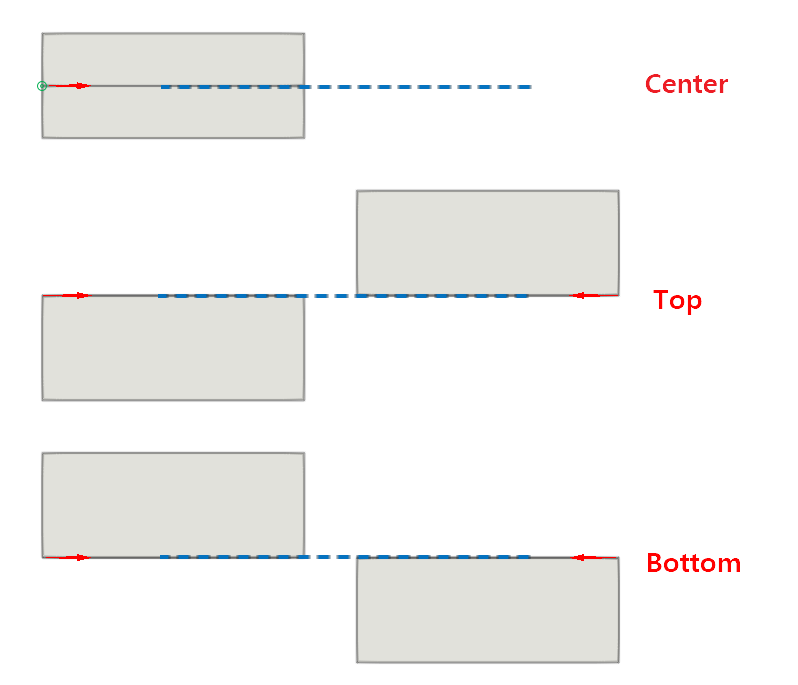

• [Cardinal Point]
Section Line의 Cardinal Point를 정의합니다.
Section Line 진행 방향에 따라 결정된다.
Top : 진행 방향의 좌측 / Bottom : 진행 방향의 우측
• [Method]
Section을 정의하는 방법을 선택합니다.
By Draw : Line을 직접 그리는 방식으로 Section Line을 생성합니다.
By Select : 기 생성된 선을 선택하여 Section Line을 생성합니다.
Section Line의 Fitting 원칙
Section Line의 교차시의 Fitting의 적용원리에 대해 설명합니다.
• Section Line의 Fitting 적용 원리

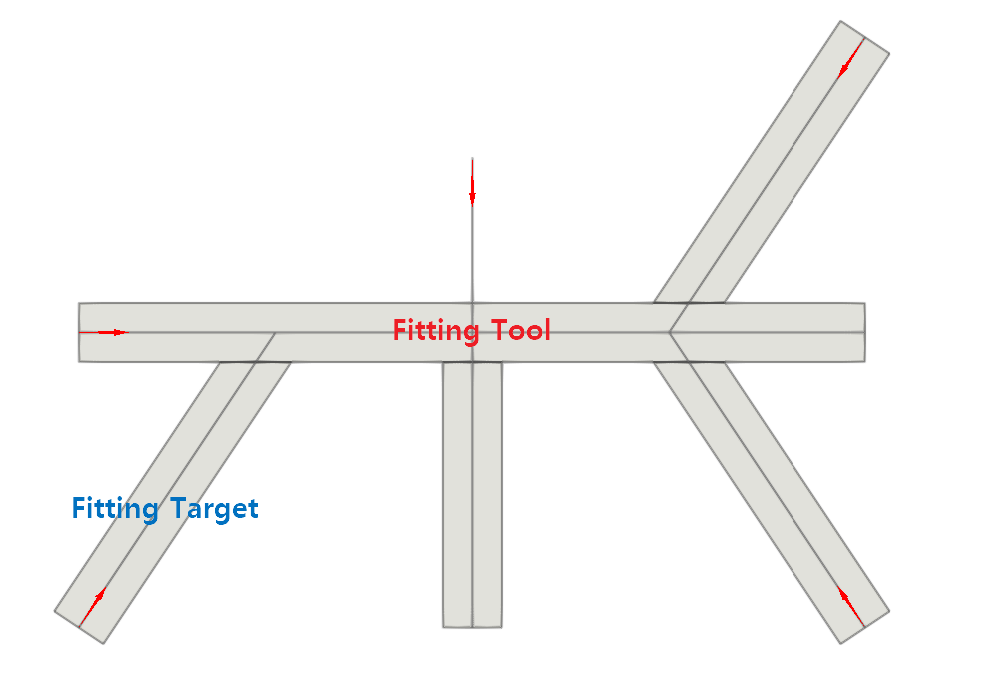

Tool Section Line에 의해 Target Section Line이 Fit된다.

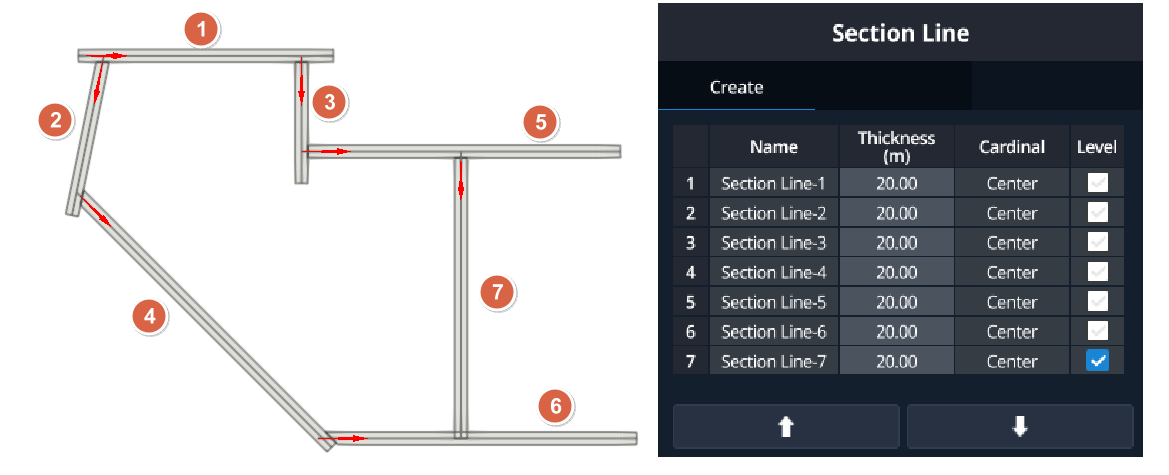

상위 행의 Section Line이 하위 행의 Section Line의 Tool이 된다.
Level을 Check한 경우 상위 행과 동일한 Tool Level을 갖는다.
동일 Level의 Line이 교차한 경우 Fit을 수행하지 않는다.
Section Line간의 교차가 발생한 위치에서만 Fit이 적용된다.
Target 객체는 Tool 객체의 전면부 Fitting된다.
Tool과 Target는 1:1로 적용된다.
Target Section Line이 Tool에 의해 분리될 경우 긴 에지에 Section Line을 생성한다.
참고자료
• DWG / DXF Import 기능의 다양한 활용 예
• User Section 을 정의하는 이유?
