개요
• 2D 해석모델 생성을 위한 Plate Line을 생성합니다.
• 생성한 Plate Line은 Member 생성 시, 2D 해석 모델로 함께 생성됩니다.
실행
[User Section Mode]

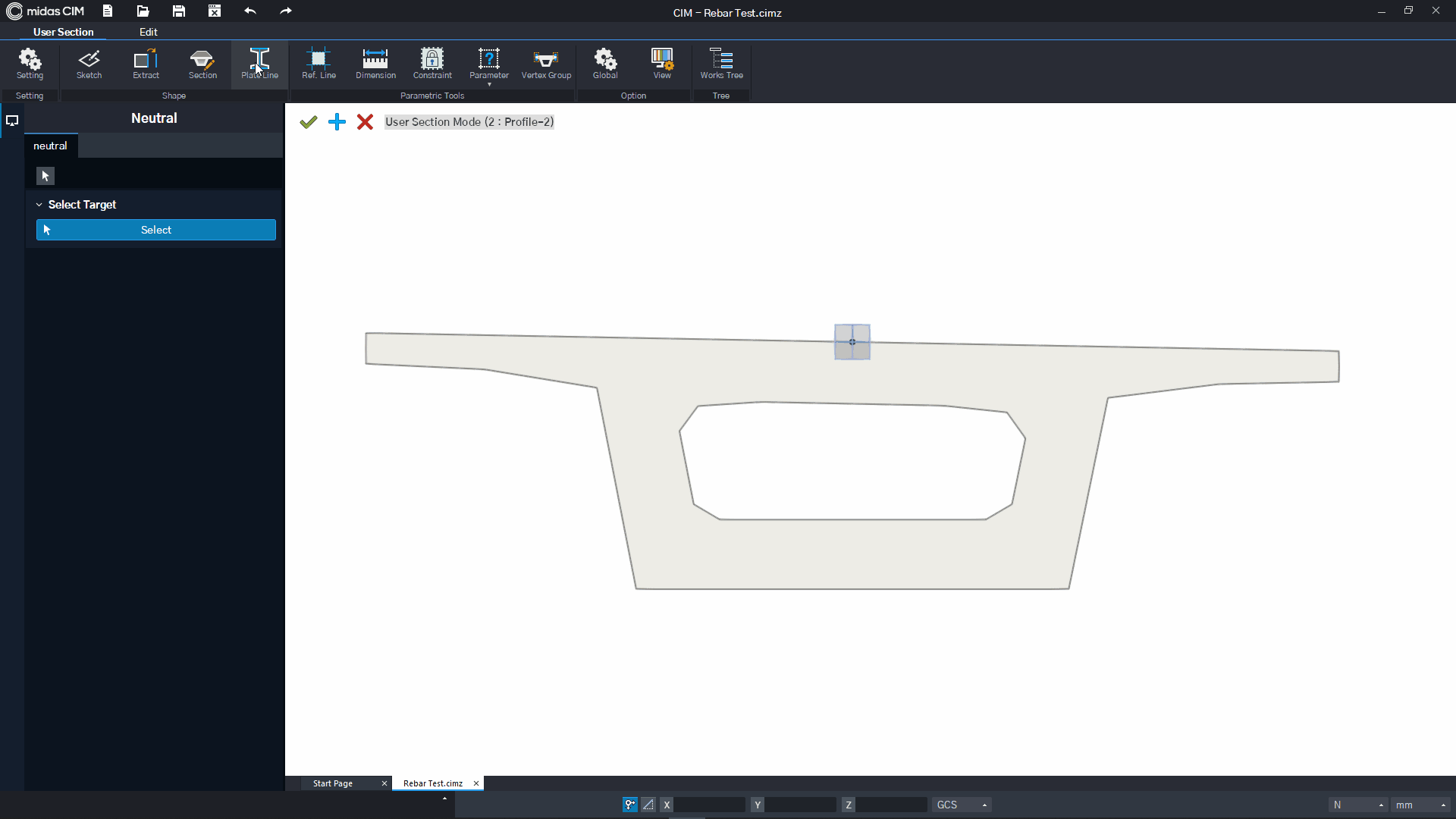

• Ribbon Menu > [User Section] Tab > [Shape] Group > Plate Line
설명
일정한 두께의 Plate Line 생성
시∙종점 측 두께가 동일한 Plate Line을 생성합니다.
• [Plate Line Table]
등록된 Plate Line의 리스트가 나타나고 위치를 변경하거나 삭제할 수 있습니다.
서로 다른 Profile을 사용하는 Tapered Section Member를 생성할 경우, Plate Line 규칙은 아래와 같습니다.
Plate Line의 개수가 동일해야 합니다.
각각의 Profile > Plate Line Table에 등록된 Plate Line 순서에 맞춰 서로 매칭이 되어 2D 해석 모델을 생성합니다.
• [Tapered Thickness]
변화 두께 적용 여부를 선택합니다. Off로 설정합니다.
Off : 시∙종점 측 두께를 동일하게 적용합니다.
On : 시∙종점 측 두께를 서로 다르게 적용합니다.
• [Thickness]
Plate Line에 적용할 두께를 입력합니다.
• [Method]
Plate Line을 정의하는 방법을 선택합니다.
By Draw : Plate Line을 직접 그려 Plate Line을 생성합니다.
참고 - Sketch
By Select : 생성된 Line을 선택하여 Plate Line을 생성합니다.
변화 두께를 적용한 Plate Line 생성
시∙종점 측 두께가 다른 Plate Line을 생성합니다.
• [Plate Line Table]
등록된 Plate Line의 리스트가 나타나고 위치를 변경하거나 삭제할 수 있습니다.
서로 다른 Profile을 사용하는 Tapered Section Member를 생성할 경우, Plate Line 규칙은 아래와 같습니다.
Plate Line의 개수가 동일해야 합니다.
각각의 Profile > Plate Line Table에 등록된 Plate Line 순서에 맞춰 서로 매칭이 되어 2D 해석 모델을 생성합니다.
• [Tapered Thickness]
변화 두께 적용 여부를 선택합니다. Off로 설정합니다.
Off : 시∙종점 측 두께를 동일하게 적용합니다.
On : 시∙종점 측 두께를 서로 다르게 적용합니다.
• [Thickness]
Plate Line에 적용할 두께를 시∙종점 측 각각 입력합니다.
• [Variation]
두께 변화 유형을 선택합니다.
Variation
Linear : 직선으로 연결합니다.
Parabolic : 2차 포물선 형태로 연결합니다.
Cubic : 3차 포물선 형태로 연결합니다.
Polynomial : 차수를 입력하여 n차 포물선 형태로 연결합니다.
Order : 차수를 입력합니다.
Arc : 곡률 반경을 입력하여 원호 형태로 연결합니다.
Radius : 반경을 입력합니다.
Convexity : 오목/볼록 여부를 선택합니다.
Off : 오목한 포물선 형태로 연결합니다.
On : 볼록한 포물선 형태로 연결합니다.
• [Method]
Plate Line을 정의하는 방법을 선택합니다.
By Draw : Plate Line을 직접 그려 Plate Line을 생성합니다.
참고 - Sketch
By Select : 생성된 Line을 선택하여 Plate Line을 생성합니다.
