Create

개요

• User Section의 분류 정보(이름 등)를 입력합니다.

실행

[User Section Mode]

• Ribbon Menu > [User Section] Tab > [Shape] Setting > Setting

[Base Mode]/[Point Library Mode]/[Curve Library Mode]/[Assembly Unit Mode]

• Ribbon Menu > [Base] Tab > [Property] Group > User Section > Create

설명

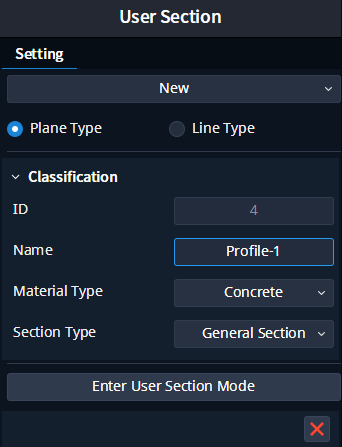

• [Select User Section]

New : 새로운 User Section을 정의합니다.

Existing User Section : 작성된 User Section을 편집합니다.

• [Select User Section Type]

Plane Type : face를 갖는 User Section Type

Line Type : Line과 Thickness를 갖는 User Section Type

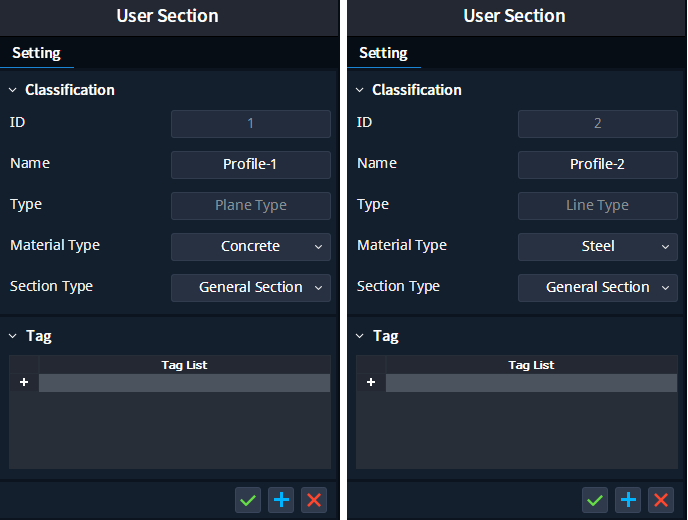

• [Classification]

User Section의 분류 정보를 입력합니다.

ID : User Section의 고유 번호

Name : User Section의 이름

Material Type : User Section의 재질

Section Type : 해석 시에 사용할 해당 단면의 속성을 설정합니다.

General Section : 해석 시 해당 단면을 일반 단면으로 사용하고자 할 때 설정합니다.

PSC-Value : 해석 시 해당 단면을 PSC 단면으로 사용하고자 할 때 설정합니다. (PSC-Value 선택 시 T1, T2, BT, HT 값도 함께 입력해야 합니다.)
