개요
• 선택한 객체를 특정 평면으로 자른 단면을 User Section로 생성합니다.
실행
[All Mode]
• Ribbon Menu > [Base] Tab > [Property] Group > User Section > Extract
설명
User Section 추출하기
선택한 객체를 특정 평면으로 자른 단면을 User Section로 생성합니다.
Note

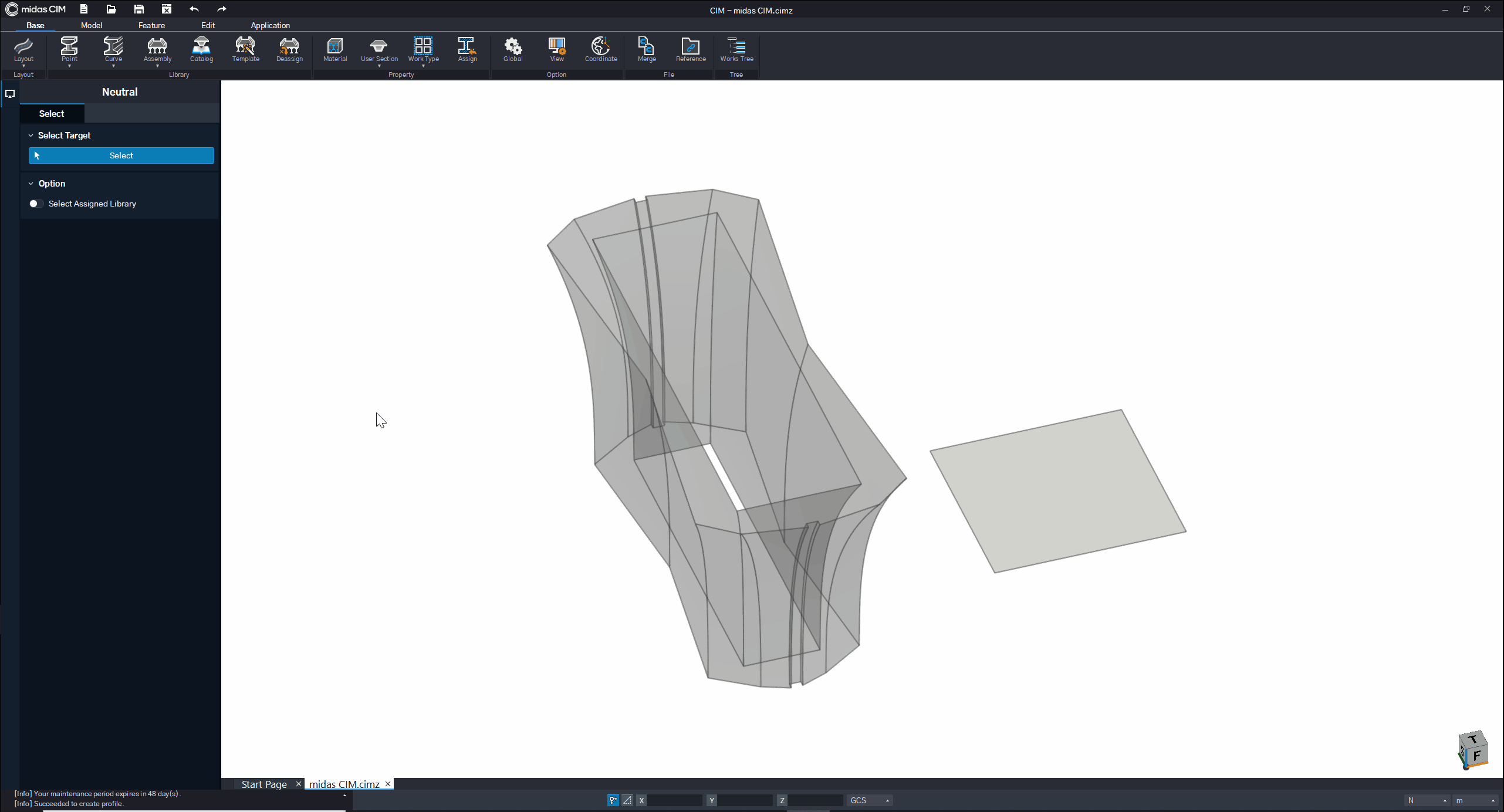

왼쪽의 예시와 같이 Feature Surface 기능을 단면 선택의 보조도구로 활용할 수도 있습니다.
• [Classification]
User Section의 분류 정보를 입력합니다.
ID : User section의 고유 번호
Name : User section의 이름
Material Type : User section의 재질
• [Select Target]
단면을 추출할 대상 객체를 선택합니다.
• [Define Plane]
선택한 객체를 자를 때 사용할 평면을 정의합니다.
Note
참고 - Define Plane
• [Origin Point]
추출 단면 Bounding Box 의 중심이 User Section Mode 의 평면 상 놓일 지점을 입력합니다.
생성한 User Section 확인 및 수정하기
생성한 User Section을 확인 및 수정합니다.
• Works Tree에서 User Section을 우클릭 한 후 Modify 메뉴를 사용하여 User Section 모드에 진입하여 User Section을 확인 및 수정할 수 있습니다.
