개요
• 여러 객체에 일괄로 속성을 부여합니다.
실행
• Ribbon Menu > [Base] Tab > [Property] Group > Assign
설명

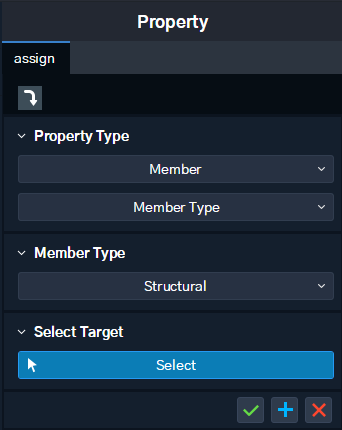

Member 속성 할당
Member의 속성을 할당합니다.
• [Property Type]
할당하고자 하는 속성의 종류를 선택합니다.
Member : Member의 속성이 표출됩니다. 아래 속성들을 선택할 수 있고 속성별 Select 가능 대상은 아래와 같습니다.
| Property | 추가 분류 | Select 가능 대상 |
|---|---|---|
| Member Type | - | • All Member |
| Material | Concrete | • Concrete Member |
| Steel | • Steel Member | |
| Section | Concrete | • 1D Concrete Member |
| Steel | • 2D Concrete Member | |
|
Thickness |
- | • 2D Member |
| Local Axis | 1D Member | • 1D Member |
| 2D Member | • 2D Member | |
| Additional Offset | 1D Member | • 1D Member |
| 2D Member | • 2D Member | |
| Element Type | - | • 1D Member |
| Mesh Size | 1D Member | • 1D Member |
| 2D Member | • 2D Member |
• [Select Target]
속성을 부여할 대상 객체를 선택합니다.

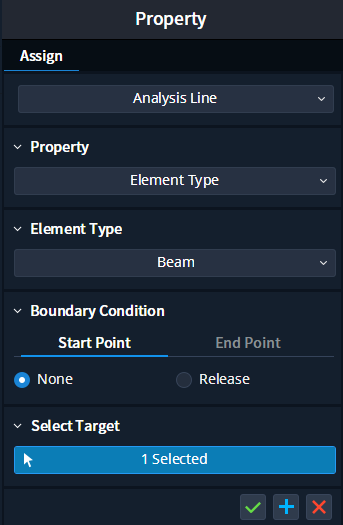

Analysis Line 속성 할당
Analysis Line의 속성을 할당합니다.
• [Property Type]
할당하고자 하는 속성의 종류를 선택합니다.
Analysis Line : Analysis Line의 속성이 표출됩니다. 아래 속성들을 선택할 수 있고 속성별 Select 가능 대상은 아래와 같습니다.
| Property | 추가 분류 | Select 가능 대상 |
|---|---|---|
| Element Type | - | • Analysis Line |
| Mesh Size | - | • Analysis Line |
• [Select Target]
속성을 부여할 대상 객체를 선택합니다.

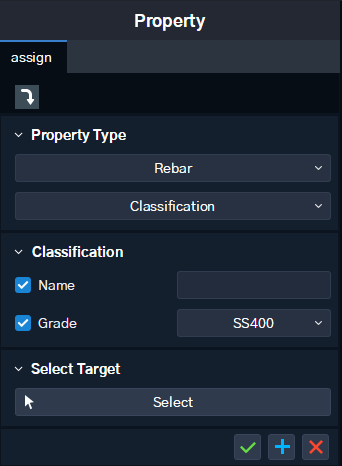

Rebar 속성 할당
Rebar의 속성을 할당합니다.
• [Property Type]
할당하고자 하는 속성의 종류를 선택합니다.
Rebar : Rebar의 속성이 표출됩니다. 아래 속성들을 선택할 수 있고 속성별 Select 가능 대상은 아래와 같습니다.
| Property | 추가 분류 | Select 가능 대상 |
|---|---|---|
| Classification | - | • All Rebar |
|
Specification |
- | • All Rebar |
| Cover Thickness | Transverse | • Transverse Rebar |
| Independent Longitudinal | • Independent Longitudinal Rebar | |
| Spiral | • Spiral Rebar | |
| Shear Reinforcement | • Shear Reinforcement | |
| Offset | Transverse | • Transverse Rebar |
| Longitudinal | • Longitudinal Rebar | |
| Independent Longitudinal | • Independent Longitudinal Rebar | |
| Longitudinal(Spiral) | • Longitudinal Rebar (Sprial) | |
| Shear Reinforcement | • Shear Reinforcement | |
| Plane Alignment |
• Transverse Rebar • Longitudinal Rebar • Independent Longitudinal Rebar |
|
| Splice | Transverse | • Transverse Rebar |
| Longitudinal | • Longitudinal Rebar | |
| Independent Longitudinal | • Independent Longitudinal Rebar | |
| Spiral | • Sprial Rebar | |
| Longitudinal(Spiral) | • Longitudinal Rebar (Sprial) |
• [Select Target]
속성을 부여할 대상 객체를 선택합니다.

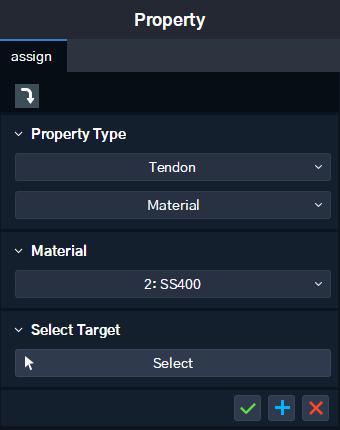

Tendon 속성 할당
Tendon의 속성을 할당합니다.
• [Property Type]
할당하고자 하는 속성의 종류를 선택합니다.
Tendon : Tendon의 속성이 표출됩니다. 아래 속성들을 선택할 수 있고 속성별 Select 가능 대상은 아래와 같습니다.
| Property | 추가 분류 | Select 가능 대상 |
|---|---|---|
| Material | - | • All Tendon |
| Tendon Type | - | • All Tendon |
| Tendon Area | - | • All Tendon |
| Anchorage | - | • All Tendon |
| Duct | - | • All Tendon |
| Strength | - | • All Tendon |
• [Select Target]
속성을 부여할 대상 객체를 선택합니다.

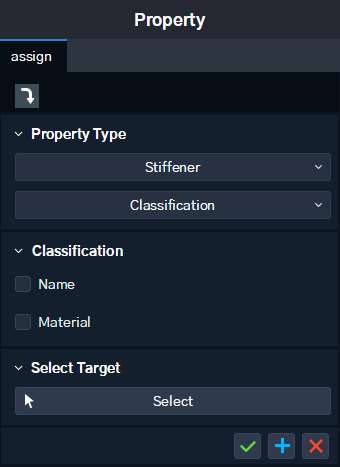

Stiffener 속성 할당
Stiffener의 속성을 할당합니다.
• [Property Type]
할당하고자 하는 속성의 종류를 선택합니다.
Stiffener : Stiffener의 속성이 표출됩니다. 아래 속성들을 선택할 수 있고 속성별 Select 가능 대상은 아래와 같습니다.
| Property | 추가 분류 | Select 가능 대상 |
|---|---|---|
| Classification | - |
• Transverse Stiffener Array • Longitudinal Stiffener Array |
|
Plane Alignment |
- |
• Transverse Stiffener Array • Longitudinal Stiffener Array |
| Arrangement | - |
• Transverse Stiffener Array • Longitudinal Stiffener Array |
| Section & End Shpae | Transverse Stiffener |
• Transverse Stiffener Array |
| Longitudinal Stiffener |
• Longitudinal Stiffener Array |
|
| Plane Offset | - |
• Transverse Stiffener Array • Longitudinal Stiffener Array |
| Length Offset | - |
• Transverse Stiffener Array • Longitudinal Stiffener Array |
• [Select Target]
속성을 부여할 대상 객체를 선택합니다.

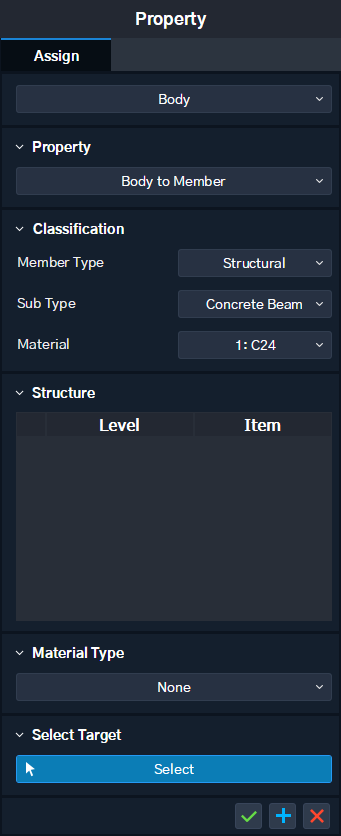

Body 속성 할당
3D Body를 일괄로 Member로 변환합니다.
• [Property Type]
할당하고자 하는 속성의 종류를 선택합니다.
Body : Body의 속성이 표출됩니다. 아래 속성을 선택할 수 있고 속성별 Select 가능 대상은 아래와 같습니다.
| Property | 추가 분류 | Select 가능 대상 |
|---|---|---|
| Body to Member | - |
• All 3D Body |
• [Material Type]
공종 설정을 위한 재료 유형을 선택합니다. 선택 시, Sub Material Type 및 Field 테이블도 출력 되며 선택할 수 있습니다.
None : 공종을 설정하지 않습니다.
해당 객체의 Material : 해당 객체의 재료에 대한 공종을 설정합니다.
User Defined : 사용자가 정의한 공종을 설정합니다.
참고 - Construction 속성
• [Select Target]
속성을 부여할 대상 객체를 선택합니다.

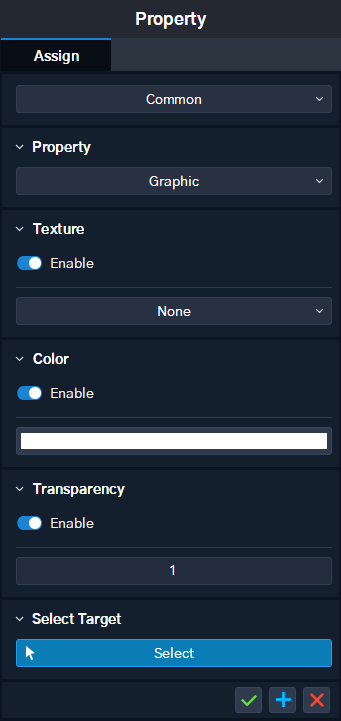

객체 공통(Common) 속성 할당
객체 공통의 속성을 할당합니다.
• [Property Type]
할당하고자 하는 속성의 종류를 선택합니다.
All Object: 객체의 공통적인 속성이 표출됩니다. 아래 속성들을 선택할 수 있고 속성별 Select 가능 대상은 아래와 같습니다.
| Property | 추가 분류 | Select 가능 대상 |
|---|---|---|
| Grapihic | - |
• 색상 정보를 가지는 모든 객체 |
|
Sturcutre |
- |
• Structure 정보를 가지는 모든 객체 |
| Field | None |
• Field를 속성으로 가지는 모든 객체 |
| Material |
• Reference로 선택한 객체와 동일한 속성의 객체 |
|
| User Defined |
• Field를 속성으로 가지는 모든 객체 |
|
| Field Data | - |
• Object or Object Group 객체 참조 객체의 Object Category 및 Custom Field의 값을 대상 객체에 복제합니다. |
• [Select Target]
속성을 부여할 대상 객체를 선택합니다.
