개요
• 1D, 2D, 3D Member 에서 다른 Member 와 겹치는 영역을 제거합니다.
실행
[Base Mode]
• Ribbon Menu > [Model] Tab > [Property] Group > Cutting
[Point Library Mode]
• Ribbon Menu > [Model] Tab > [Property] Group > Cutting
[Curve Library Mode]
• Ribbon Menu > [Model] Tab > [Property] Group > Cutting
[Assembly Unit Mode]
• Ribbon Menu > [Model] Tab > [Property] Group > Cutting
설명
Specific Type
Target/Tool 대상 부재를 특정하여 해당 부재들 사이에 Cutting Property를 적용합니다.

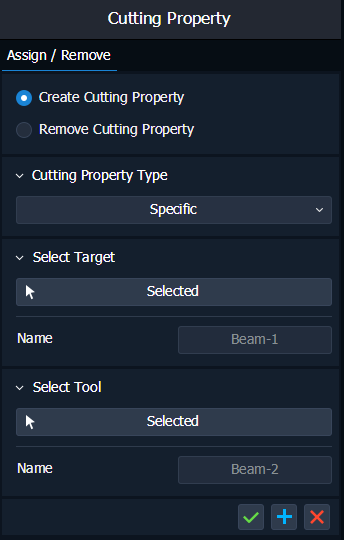

[Tab] Assign / Remove
• [Cutting Property Function Type]
Cutting Property 기능 유형을 선택합니다.
Create Cutting Property
Cutting Property 정보를 부재 속성으로 할당합니다.
Remove Cutting Property
부재 속성에서 Cutting Property 정보를 제거합니다.
• [Cutting Property Type]
Cutting Property 유형을 선택합니다.
Specific : Target/Tool 대상 부재를 특정하여 해당 부재들 사이에 Cutting Property를 적용합니다.
General : Target으로 지정된 불특정 부재들과 Tool로 지정된 불특정 부재들 사이에 Cutting Property를 적용합니다.
Specific
같은 모드 내에서만 설정이 가능하며, 결과는 할당 이후에도 유효합니다.
하나의 Target 부재는 한 개 이상의 Tool 부재 정보를 저장할 수 있습니다.
General
서로 다른 라이브러리의 부재들에 대해서도 설정이 유효합니다.
대상 부재들은 Target/Tool 정보를 저장하고 있습니다.
• [Select Target]
겹치는 영역이 제거될 Target 부재를 선택합니다. 한 개만 선택 가능합니다.
Name : 선택된 대상 부재의 이름이 출력됩니다.
• [Select Tool]
겹치는 영역을 제거할 때 사용되는 Tool 부재를 선택합니다. 한 개만 선택 가능합니다.
Name : 선택된 대상 부재의 이름이 출력됩니다.
General Type
Target으로 지정된 불특정 부재들과 Tool로 지정된 불특정 부재들 사이에 Cutting Property를 적용합니다.

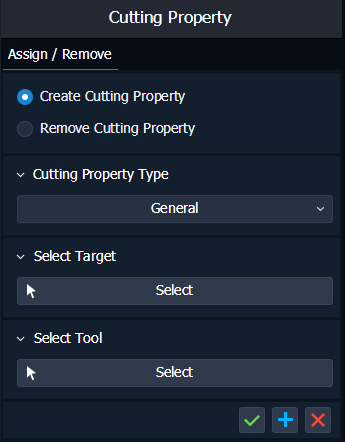

[Tab] Assign / Remove
• [Cutting Property Function Type]
Cutting Property 기능 유형을 선택합니다.
Create Cutting Property
Cutting Property 정보를 부재 속성으로 할당합니다.
Remove Cutting Property
부재 속성에서 Cutting Property 정보를 제거합니다.
• [Cutting Property Type]
Cutting Property 유형을 선택합니다.
Specific : Target/Tool 대상 부재를 특정하여 해당 부재들 사이에 Cutting Property를 적용합니다.
General : Target으로 지정된 불특정 부재들과 Tool로 지정된 불특정 부재들 사이에 Cutting Property를 적용합니다.
Specific
같은 모드 내에서만 설정이 가능하며, 결과는 할당 이후에도 유효합니다.
하나의 Target 부재는 한 개 이상의 Tool 부재 정보를 저장할 수 있습니다.
General
서로 다른 라이브러리의 부재들에 대해서도 설정이 유효합니다.
대상 부재들은 Target/Tool 정보를 저장하고 있습니다.
• [Select Target]
겹치는 영역이 제거될 Target 부재를 선택합니다. 한 개만 선택 가능합니다.
• [Select Tool]
겹치는 영역을 제거할 때 사용되는 Tool 부재를 선택합니다. 한 개만 선택 가능합니다.
Remove Cutting Property

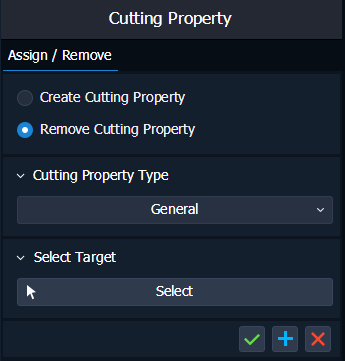

[Tab] Assign / Remove
• [Cutting Property Function Type]
Cutting Property 기능 유형을 선택합니다.
Create Cutting Property
Cutting Property 정보를 부재 속성으로 할당합니다.
Remove Cutting Property
부재 속성에서 Cutting Property 정보를 제거합니다.
• [Cutting Property Type]
Cutting Property 유형을 선택합니다.
Specific : Target/Tool 대상 부재를 특정하여 해당 부재들 사이에 Cutting Property를 적용합니다.
General : Target으로 지정된 불특정 부재들과 Tool로 지정된 불특정 부재들 사이에 Cutting Property를 적용합니다.
• [Select Target]
Cutting Property를 제거할 대상 부재를 선택합니다. 한 개 이상 선택 가능합니다.
