개요
• 1D Geometry의 시작과 끝 방향을 변경하는 기능입니다.
실행
• Ribbon Menu > [Edit] Tab > [Edit Shape] Group > Modify > 1D Direction
설명

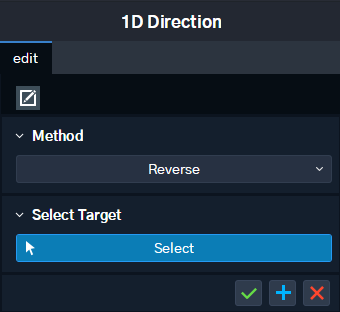

Modify(1D Direction) 기능
1D Geometry의 방향을 반전시킵니다.
• [Method]
1D Direction을 변경할 Method를 선택합니다.
Reverse : 선택된 1D Geometry의 Direction을 반전시킵니다.
Align : 선택된 1D Geometry의 시, 종점 중 Reference Vertex와 가까운 점을 시점으로 정렬합니다.

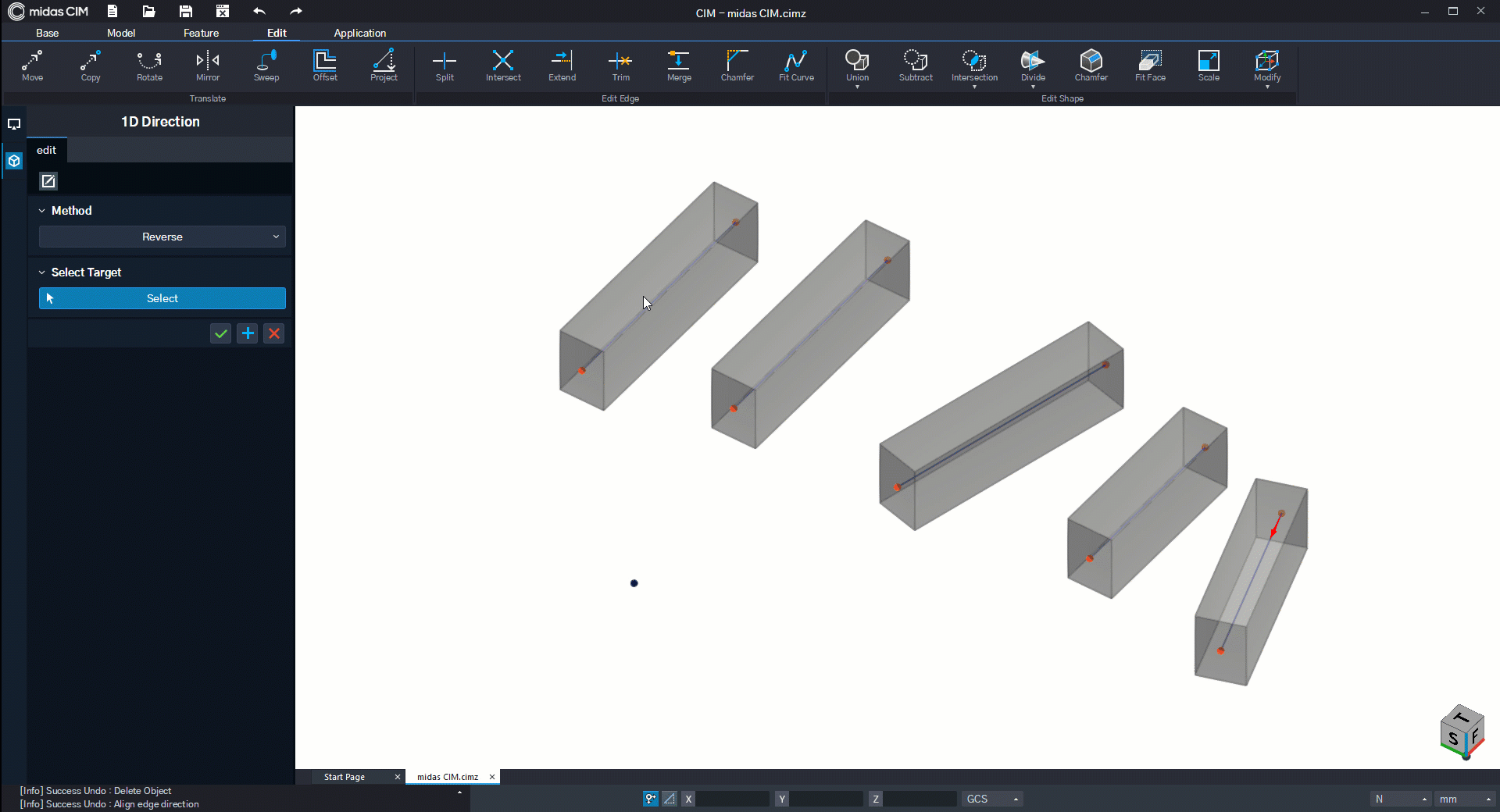

Method > Reverse 상세동작

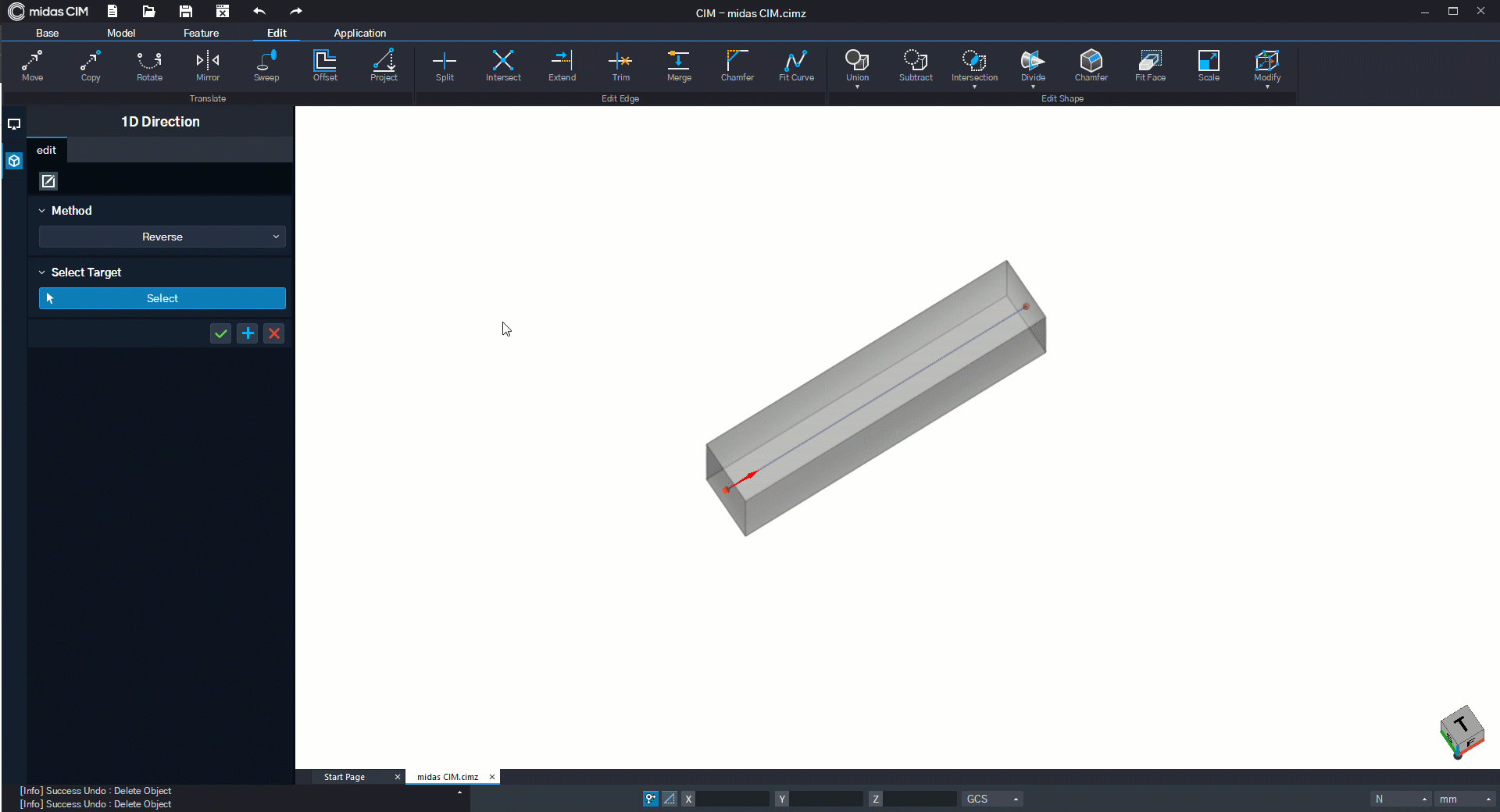

Method > Align 상세동작
• [Select Target]
1D Geometry를 선택합니다.
• [Select Reference Vertex]
Method Align 시 표출됩니다.
1D Geometry의 Direction 반전의 의미
1D Member를 (0,0,0) → (2000,0,0)의 2점을 가지고 그렸다면 해당 Member의 속성창은 아래와 같습니다.
해당 1D Member의 Geometry를 반전시키면 형상에 변화는 없으나 속성창은 아래와 같이 변경됩니다.
