Surface

개요

• 2D Member의 Solid 혹은 2D Sheet Body를 두 개 이상의 형상으로 분할합니다.

실행

• Ribbon Menu > [Edit] Tab > [Edit Shape] Group > Divide > Surface

설명

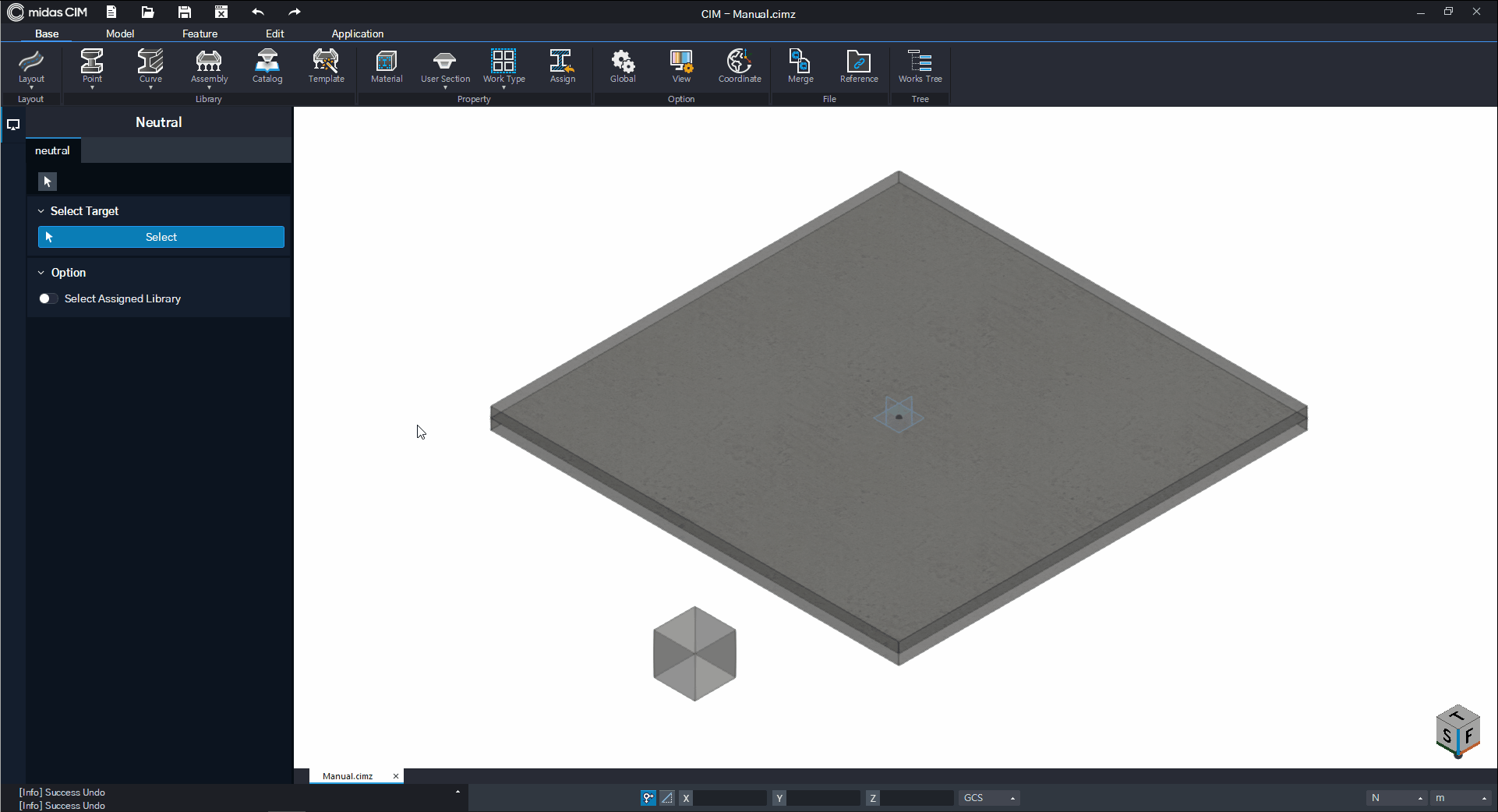

Sub Shape(Face/Edge) 방법

이미 생성되어 있는 객체의 Face나 Edge 를 선택하여 Target 객체가 분할될 지점을 정하는 방법입니다.

• [Select Target]

분할하고자 하는 Target 객체를 선택합니다.

• [Method]

Sub Shape(Face/Edge) 방법을 선택합니다.

• [Select Tool]

Select 버튼을 클릭한 후 Target 객체를 분할하는 과정에서 사용할 Tool 객체를 선택합니다.

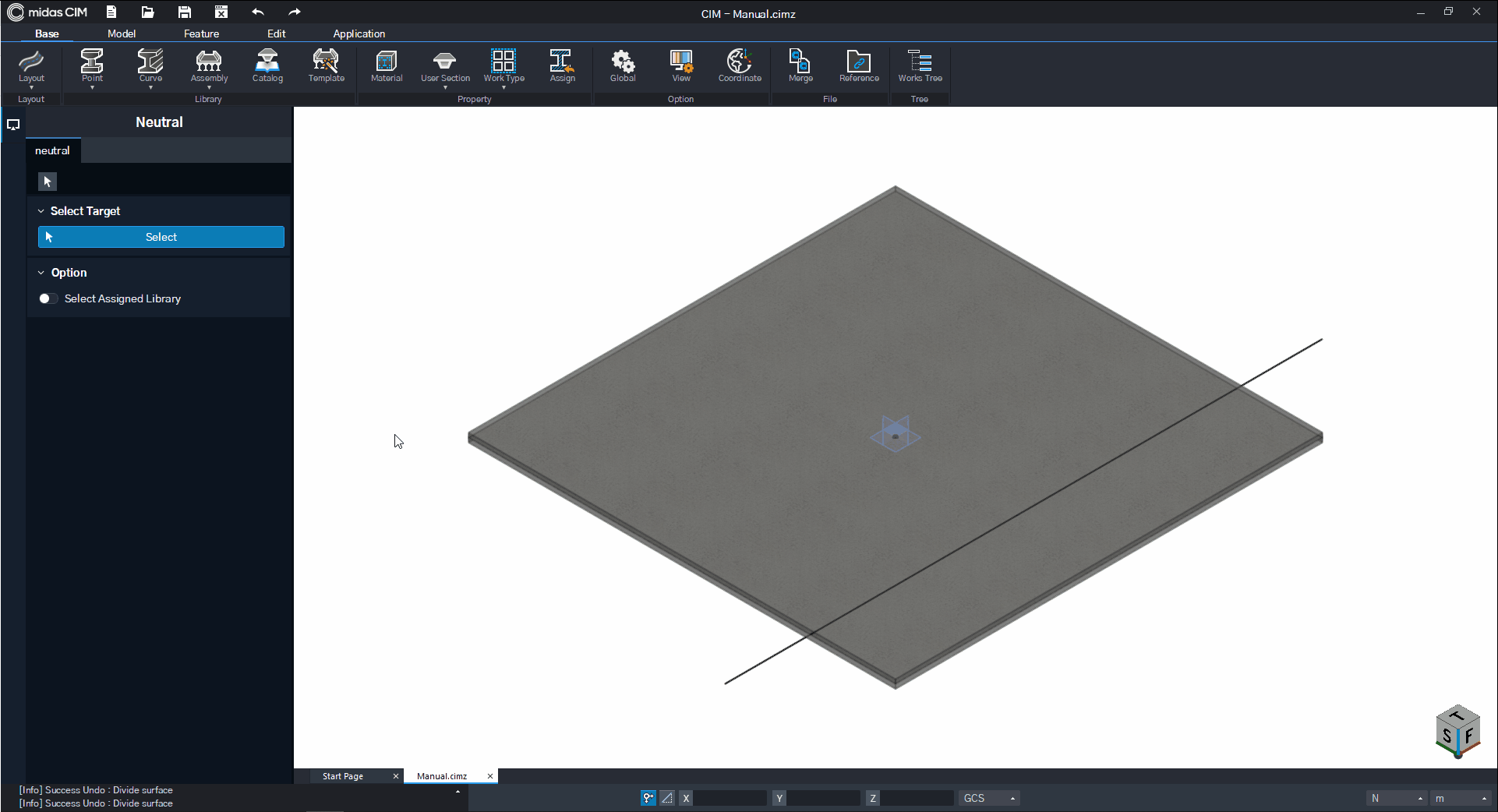

Body 방법

이미 생성되어 있는 Body 객체를 선택하여 Target 객체가 분할될 지점을 정하는 방법입니다.

• [Select Target]

분할하고자 하는 Target 객체를 선택합니다.

• [Method]

Body 방법을 선택합니다.

• [Select Tool]

Select 버튼을 클릭한 후 Target 객체를 분할하는 과정에서 사용할 Tool 객체를 선택합니다.

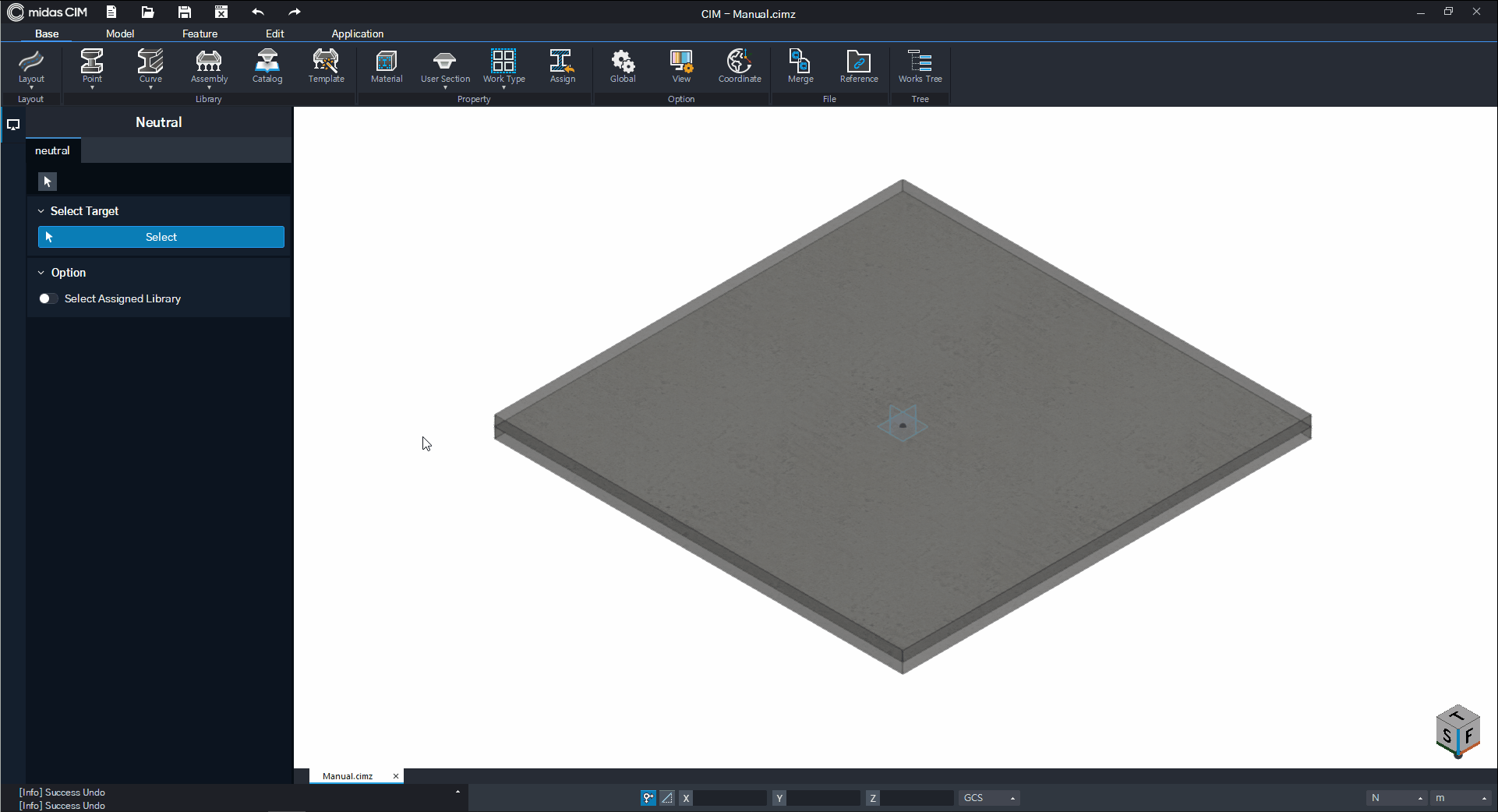

By Draw 방법

새로운 선을 정의하여 Target 객체가 분할될 지점을 정하는 방법입니다.

• [Select Target]

분할하고자 하는 Target 객체를 선택합니다.

• [Method]

By Draw 방법을 선택합니다.

• [Select Tool]

Sketch 도구를 사용하여 Target 객체를 분할하는 과정에서 사용할 Tool 객체를 생성합니다.
