Solid

개요

• 3D Body의 Solid를 두 개 이상의 형상으로 분할합니다.

실행

• Ribbon Menu > [Edit] Tab > [Edit Shape] Group > Divide > Solid

설명

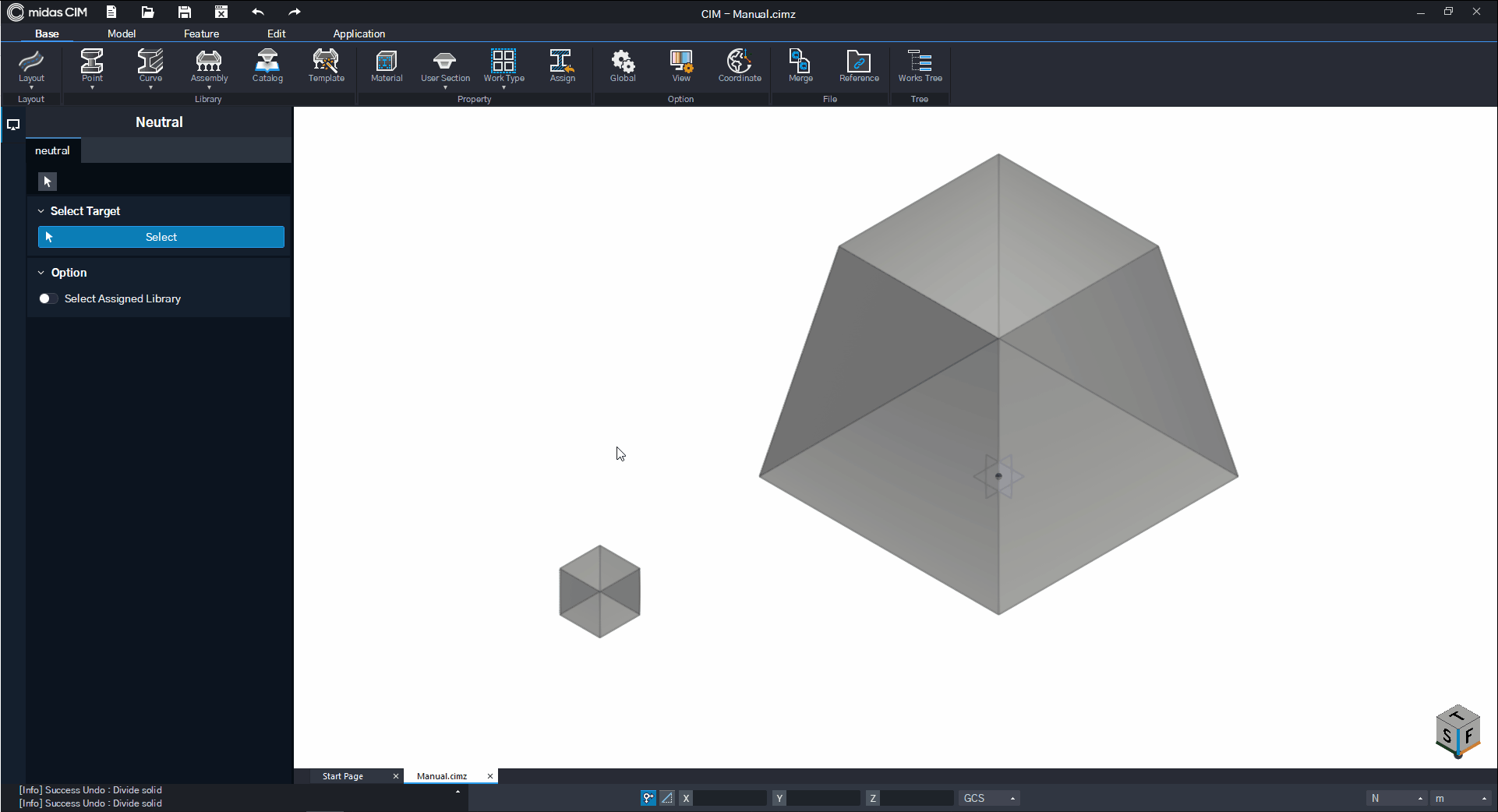

Select Face 방법

이미 생성되어 있는 객체의 Face 를 선택하여 Target 객체가 분할될 지점을 정하는 방법입니다.

• [Select Target]

분할하고자 하는 Target 객체를 선택합니다.

• [Method]

Select Face 방법을 선택합니다.

• [Select Tool]

Select 버튼을 클릭한 후 Target 객체를 분할하는 과정에서 사용할 Tool 객체를 선택합니다.

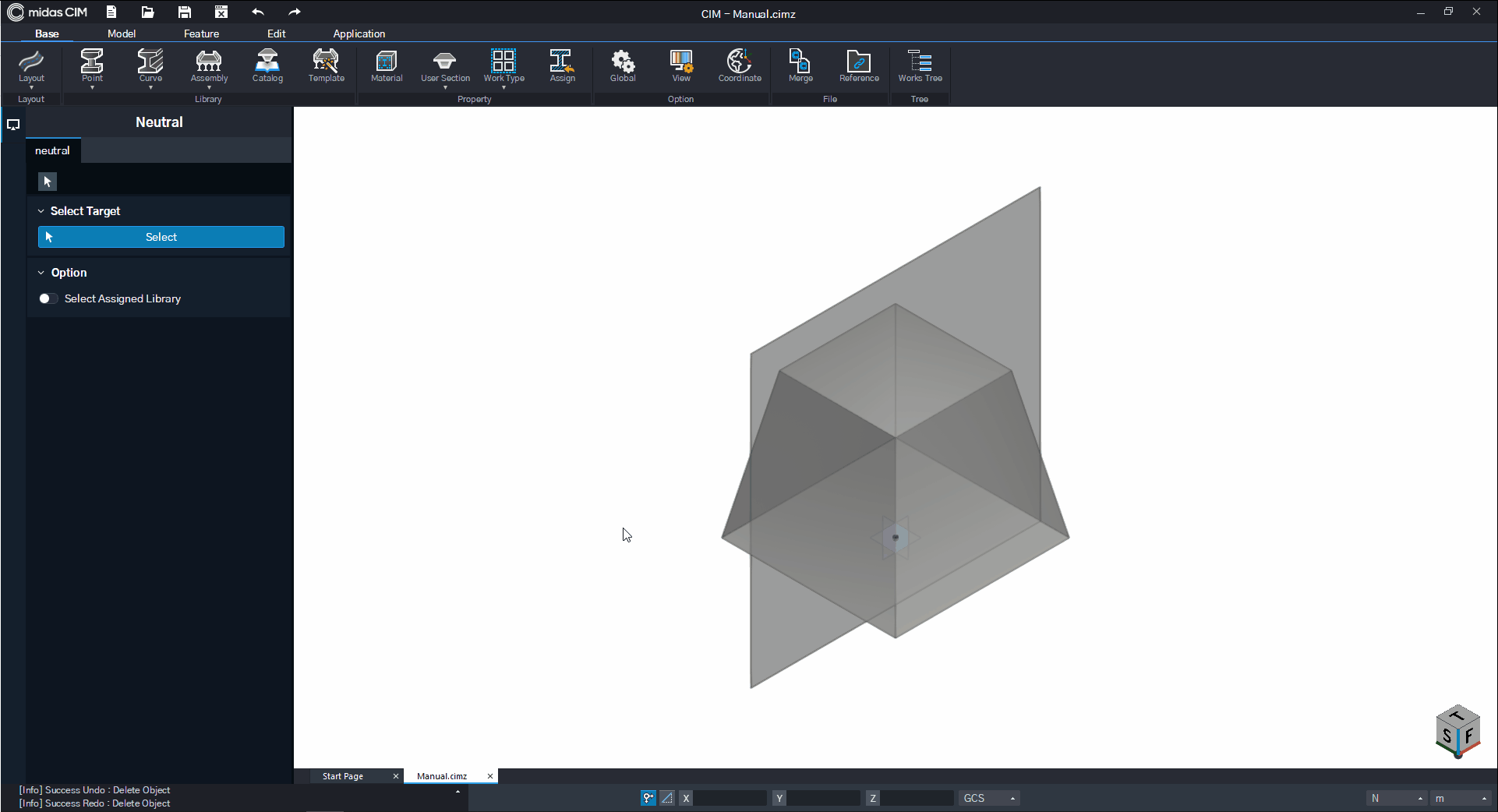

Select Sheet Body 방법

이미 생성되어 있는 2D Sheet Body 를 선택하여 Target 객체가 분할될 지점을 정하는 방법입니다.

• [Select Target]

분할하고자 하는 Target 객체를 선택합니다.

• [Method]

Select Sheet Body 방법을 선택합니다.

• [Select Tool]

Select 버튼을 클릭한 후 Target 객체를 분할하는 과정에서 사용할 Tool 객체를 선택합니다.

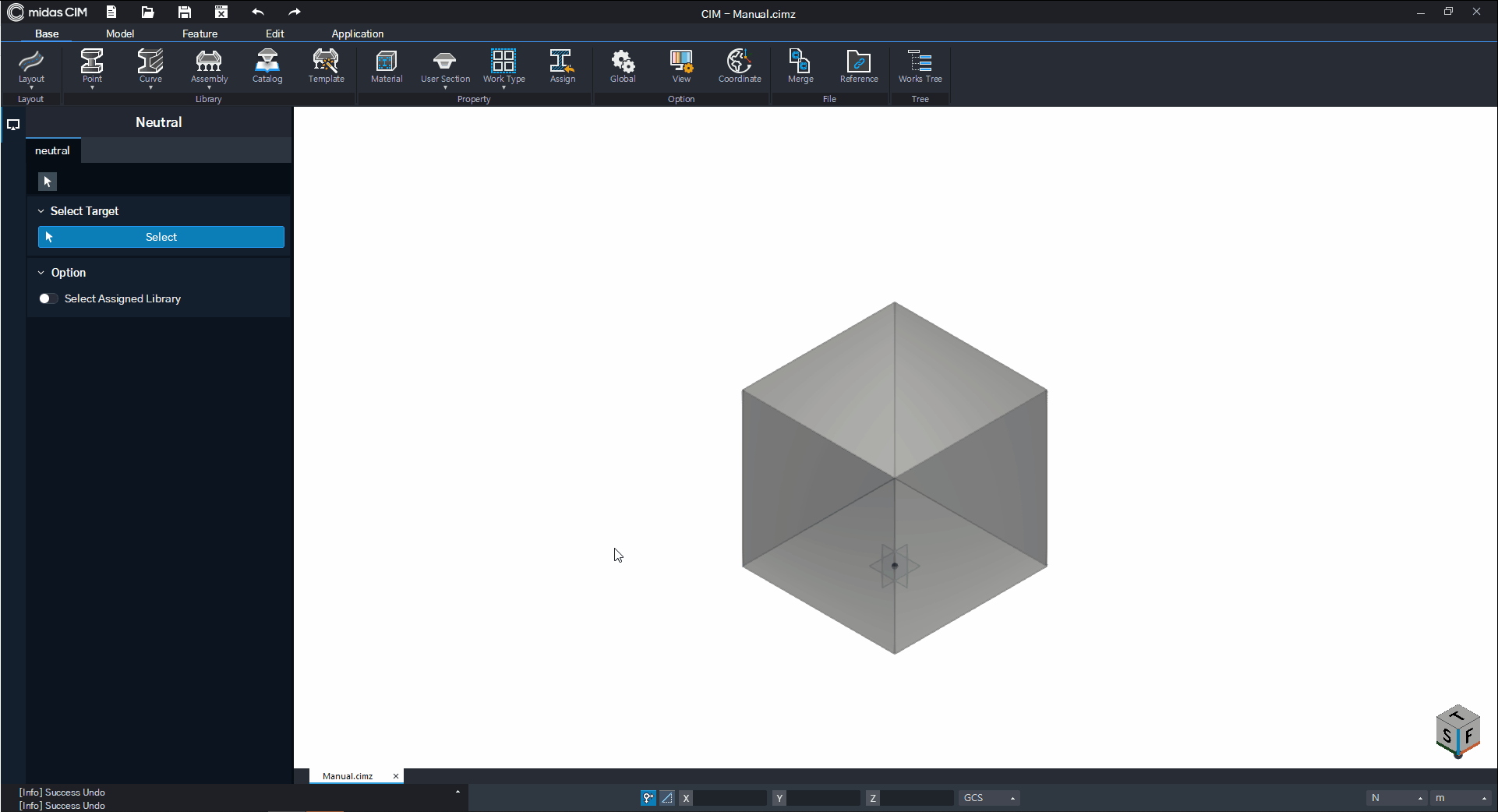

Select Plane 방법

새로운 평면을 정의하여 Target 객체가 분할될 지점을 정하는 방법입니다.

• [Select Target]

분할하고자 하는 Target 객체를 선택합니다.

• [Method]

Select Plane 방법을 선택합니다.

• [Define Plane]

Plane(3 Points)를 선택하여 Target 객체를 분할하는 과정에서 사용할 평면을 정의합니다.
