개요
• 1D Wire, 1D Member 객체를 다른 선, 면 객체를 기준으로 교차점 이후의 길이를 잘라냅니다.
실행
• Ribbon Menu > [Edit] Tab > [Edit Edge] Group > Trim
설명

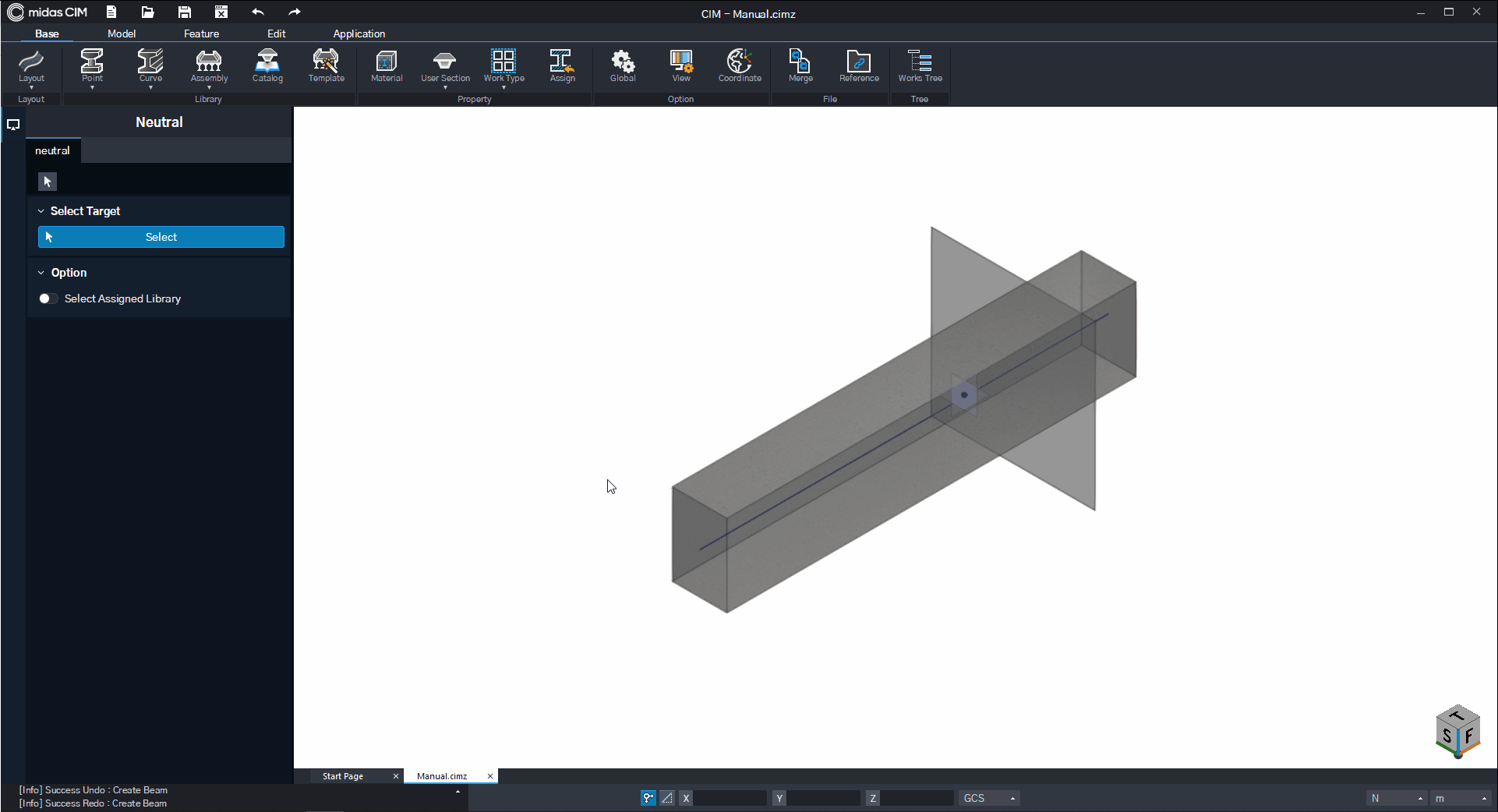

Trim 기능
다른 선, 면 객체를 기준으로 교차점 이후의 길이를 잘라내는 기능입니다.
• [Selection Filter]
선택할 도구 객체의 종류를 선택합니다. Sub Shape 선택 시 Edge, Face만 선택할 수 있도록 필터가 작동됩니다.
Note
참고 - 점, 선, 면 요소의 용어 정의
• [Select Tool]
길이를 잘라내는 과정에서 사용할 도구 객체를 선택합니다.
• [Pick Target]
길이를 잘라낼 타겟 객체를 선택합니다.
• [Option]
Infinite Tool : 도구 객체를 무한히 연장된 객체라고 가정하며 사용합니다. 왼쪽 예시의 경우 선택한 Face가 타겟 객체와 교차하고 있기에 On, Off와 무관하게 같은 결과를 나타냅니다.
