개요
• 1D Wire, 1D Member 객체를 여러 개의 객체로 분할합니다.
실행
• Ribbon Menu > [Edit] Tab > [Edit Edge] Group > Split
설명

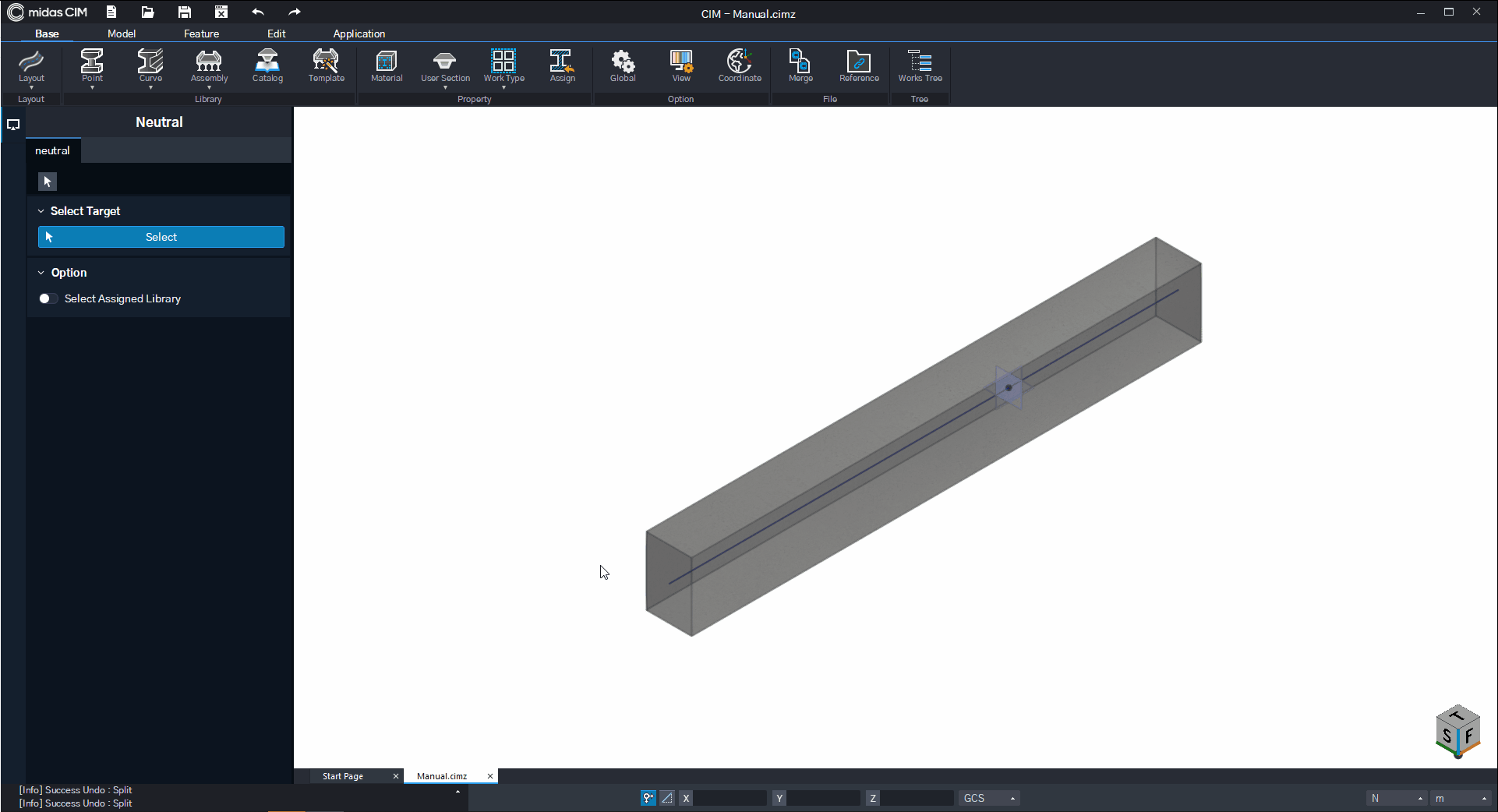

Distance 방법
길이를 입력하여 분할 지점을 정하는 방법입니다.
• [Select Target]
분할할 타겟 객체를 선택합니다.
• [Distance]
부재의 시작점으로 부터의 길이를 입력하여 분할 지점을 설정합니다.
Ratio 방법
전체 길이에 대한 비율을 입력하여 분할 지점을 정하는 방법입니다.
• [Select Target]
분할할 타겟 객체를 선택합니다.
• [Ratio]
전체 길이에 대한 비율을 입력하여 분할 지점을 설정합니다.

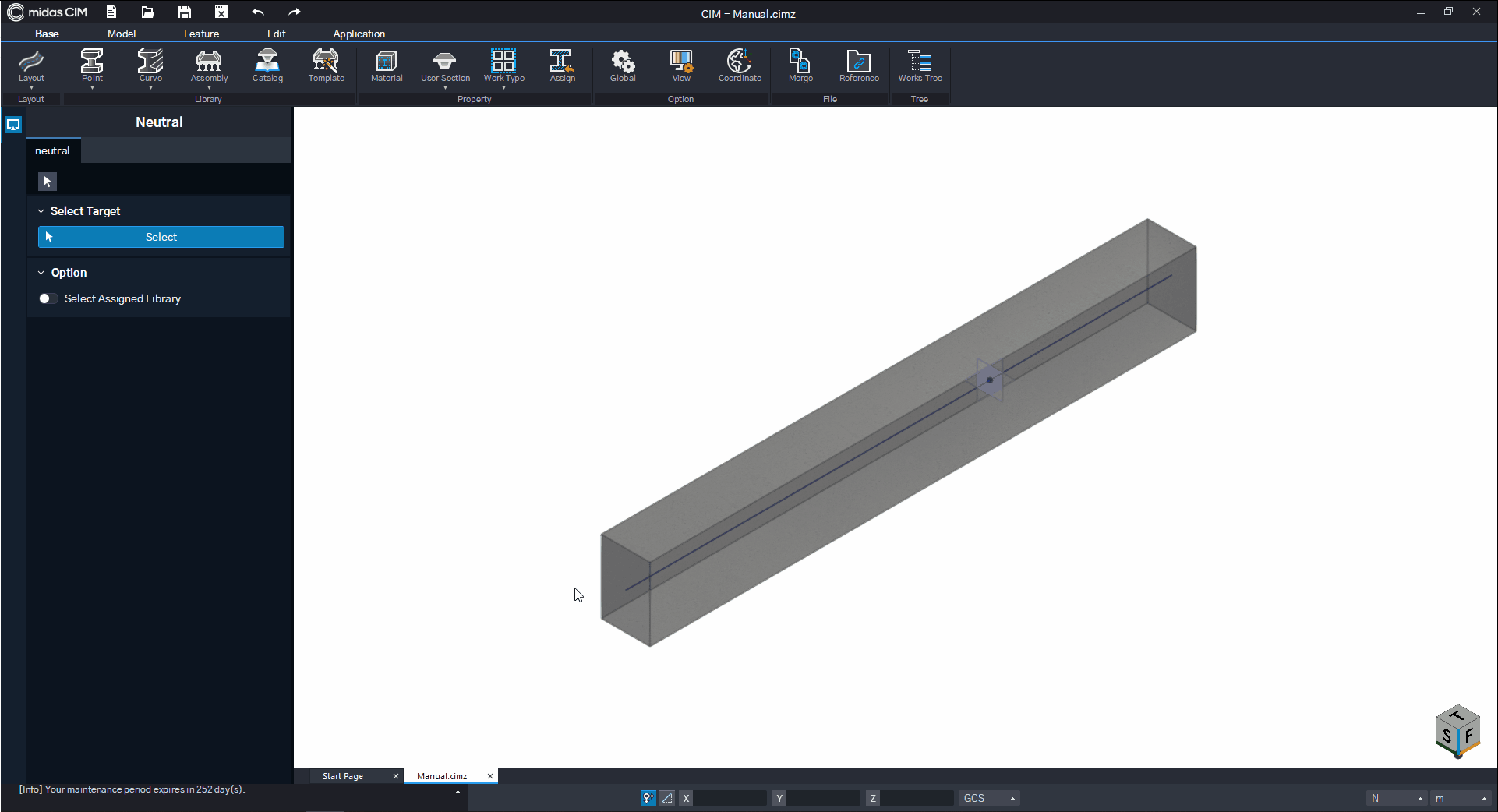

Number of Divisions 방법
분할되어 생성될 객체의 수를 입력하여 분할 지점을 정하는 방법입니다.
• [Select Target]
분할할 타겟 객체를 선택합니다.
• [Number of Divisions]
형성될 구간의 숫자를 입력하여 여러 개의 분할 지점을 설정합니다.

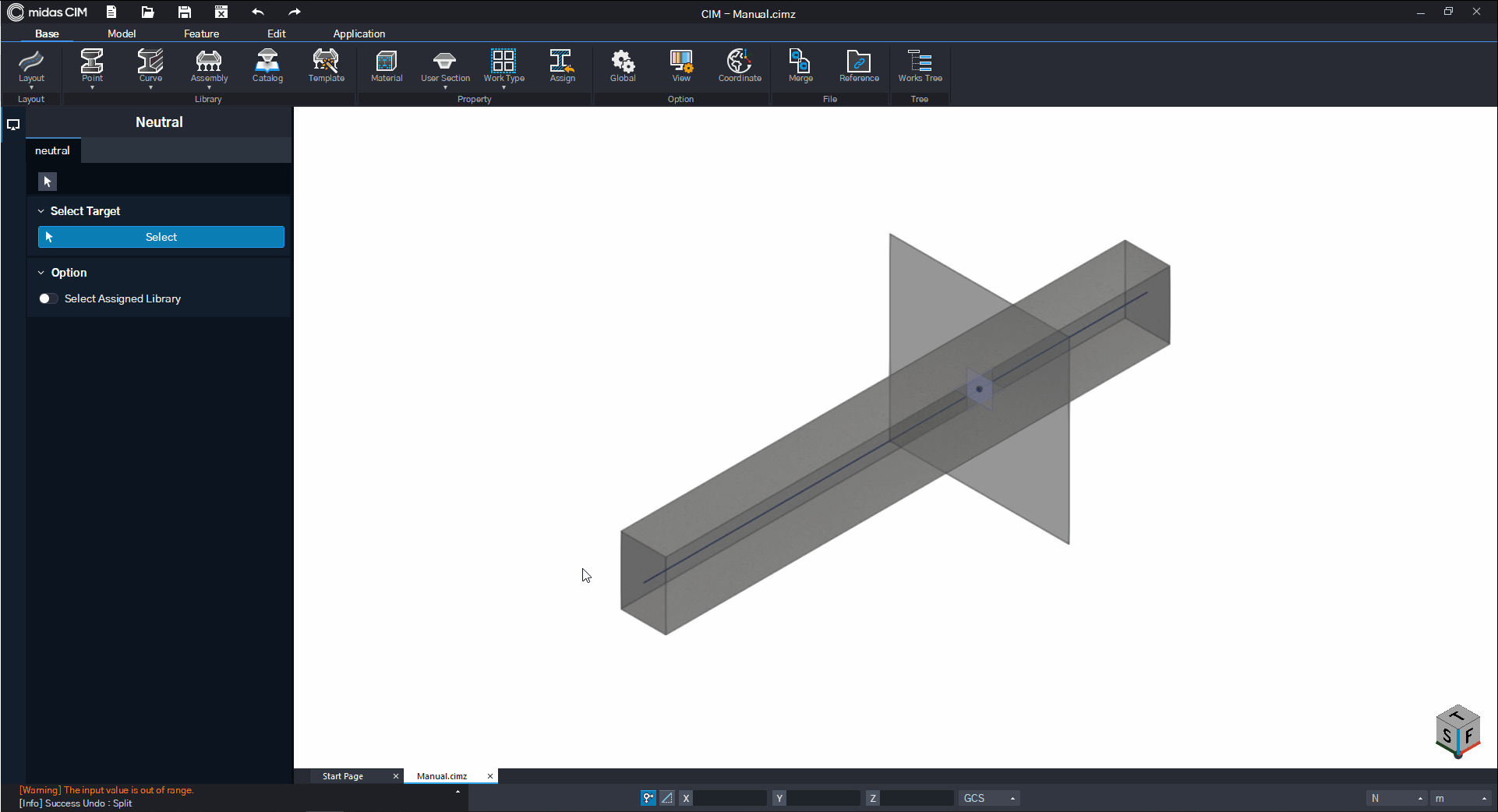

Sub Shape(Face/Edge) 방법
이미 생성되어 있는 객체의 Face나 Edge 를 선택하여 분할 지점을 정하는 방법입니다.
• [Select Target]
분할할 타겟 객체를 선택합니다.
• [Select Tool]
Face나 Edge (Sub Shape)를 선택하여 타겟 객체와의 교차면을 분할 지점으로 설정합니다.
참고 - 점, 선, 면 요소의 용어 정의
• [Option]
Infinite Tool : 도구 객체를 무한히 연장된 객체라고 가정하며 사용합니다. 왼쪽 예시의 경우 선택한 Face를 무한한 평면으로 가정하여 사용한 결과입니다.

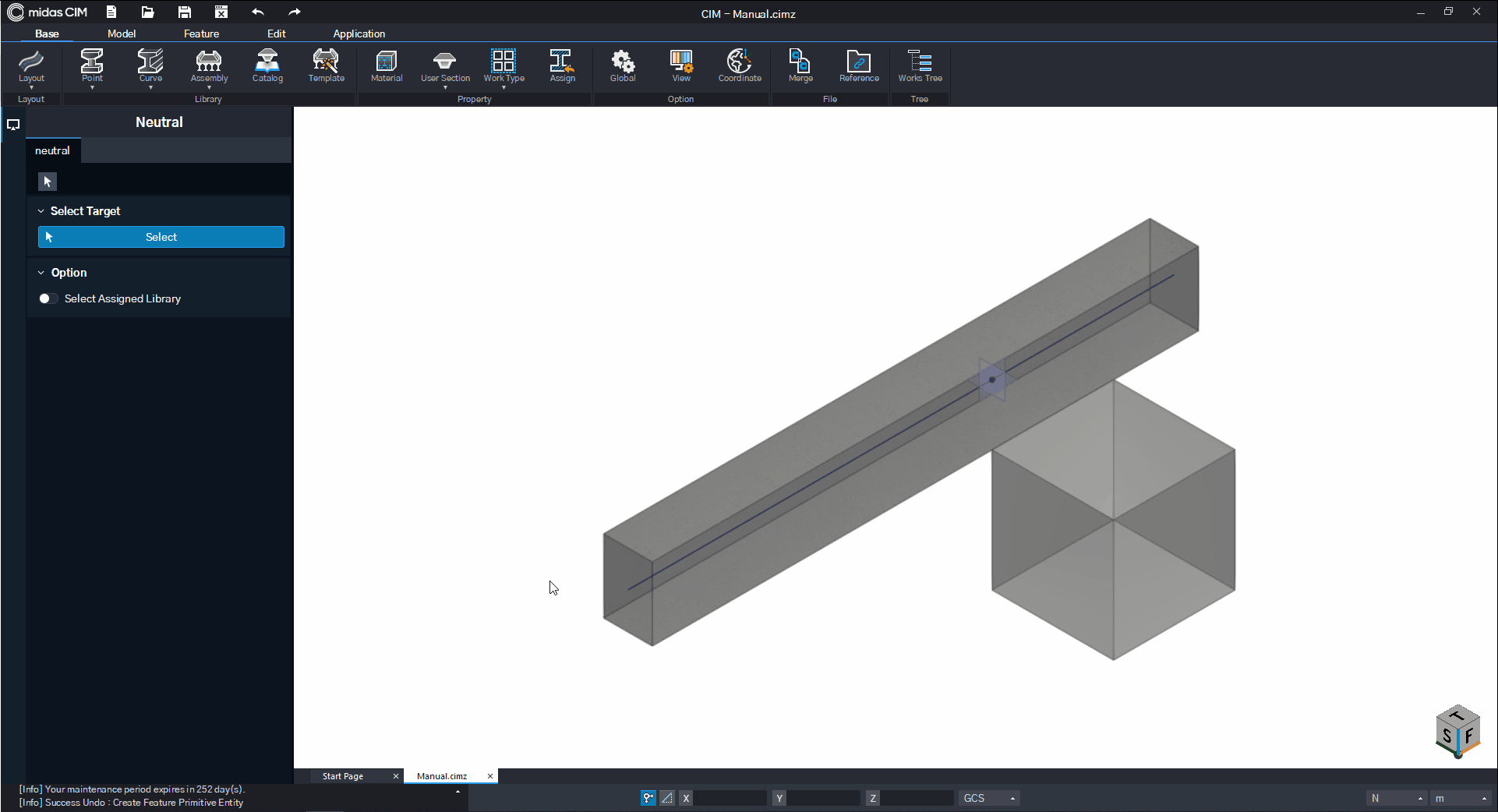

Body(Sheet/Wire) 방법
이미 생성되어 있는 Body 객체를 선택하여 분할 지점을 정하는 방법입니다.
• [Select Target]
분할할 타겟 객체를 선택합니다.
• [Select Tool]
분할 타겟 객체와 교차하는 Body 객체를 선택하여 분할 지점을 설정합니다.
참고 - 점, 선, 면 요소의 용어 정의
By Draw 방법
새로운 선을 정의하여 분할 지점을 정하는 방법입니다.
• [Select Target]
분할할 타겟 객체를 선택합니다.
• [Select Tool]
Sketch 도구를 사용하여 분할 지점을 설정합니다.
참고 - Sketch
참고자료
• 점, 선, 면 요소의 용어 정의
