개요
• 1D Wire, 1D Member 객체를 선, 면 객체에 Projection 시킵니다.
실행
• Ribbon Menu > [Edit] Tab > [Translate] Group > Project
설명
Project 기능

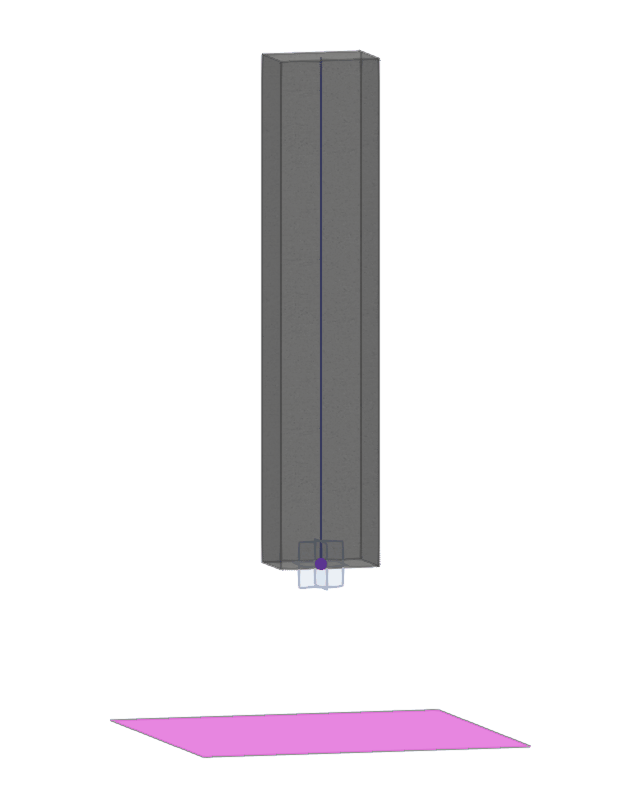

선택한 객체를 다른 객체에 Projection 시키는 기능입니다.
• [Selection Filter]
선택할 타겟 및 도구 객체의 종류를 선택합니다. Vertex 선택 시 Vertex만 선택할 수 있도록 필터가 작동됩니다.
참고 - 점, 선, 면 요소의 용어 정의
• [Select Target]
Projection을 수행할 타겟 객체를 선택합니다.
• [Select Tool]
Projection 과정에서 사용할 도구 객체를 선택합니다.

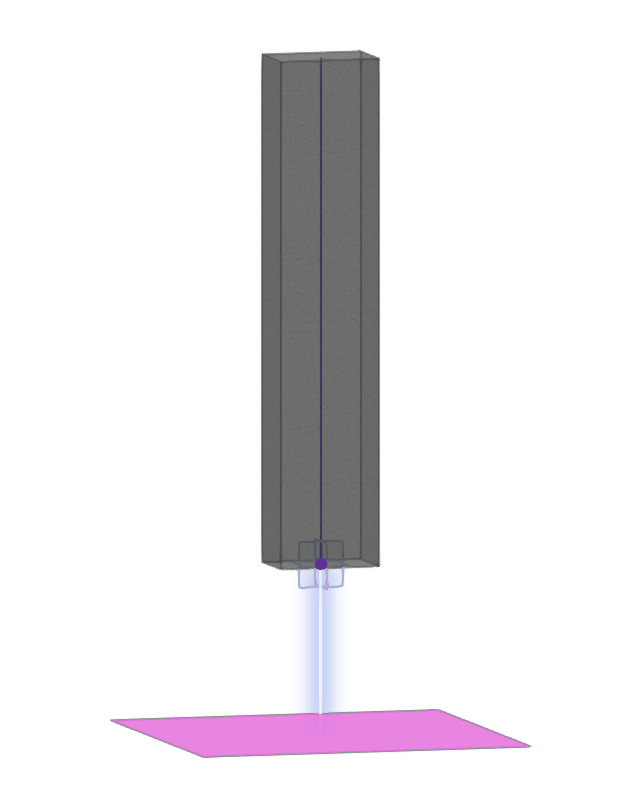

타겟 객체로 Edge를 선택하거나 도구 객체로 Face를 선택하였을 때 나타나는 옵션으로 Projection의 방향을 설정합니다.

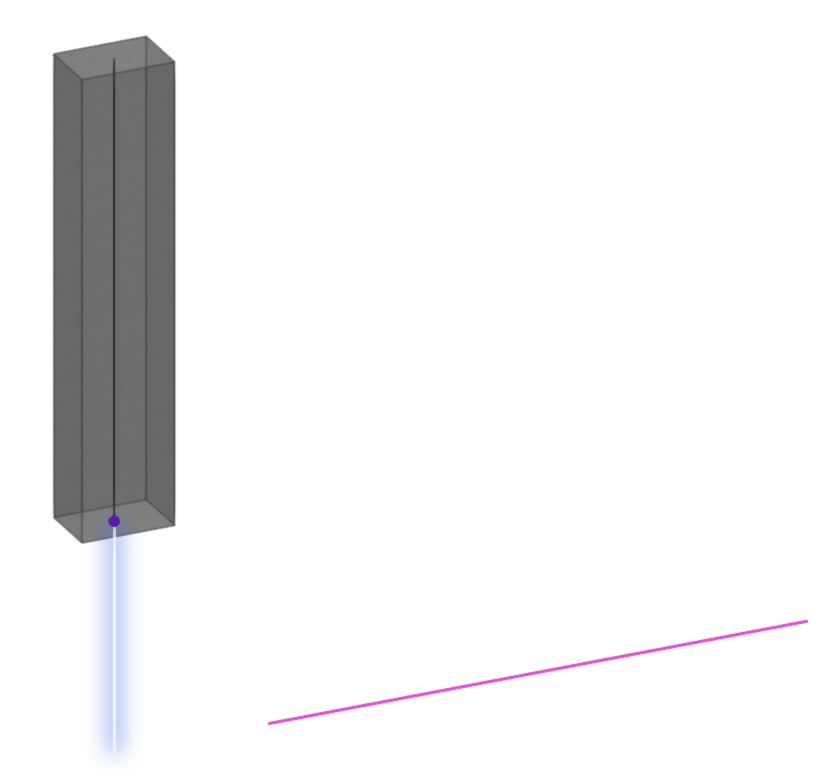

• Shortest Direction : 도구 객체로의 가장 가까운 방향을 Projection 방향으로 설정합니다.
• Direction Vector : 벡터를 입력하여 Projection 방향을 설정합니다.
참고 - Direction Vector 입력
• [Option]
Infinite tool : On으로 설정할 경우, 도구 객체를 무한히 연장된 객체라고 가정하여 사용합니다.
Imprint to tool : On으로 설정할 경우, Projection의 결과로 생긴 타겟 객체와 도구 객체의 교차점을 도구 객체에 각인합니다. 그 결과 도구 객체가 해당 지점을 Vertex로 포함한 폴리선이 됩니다.

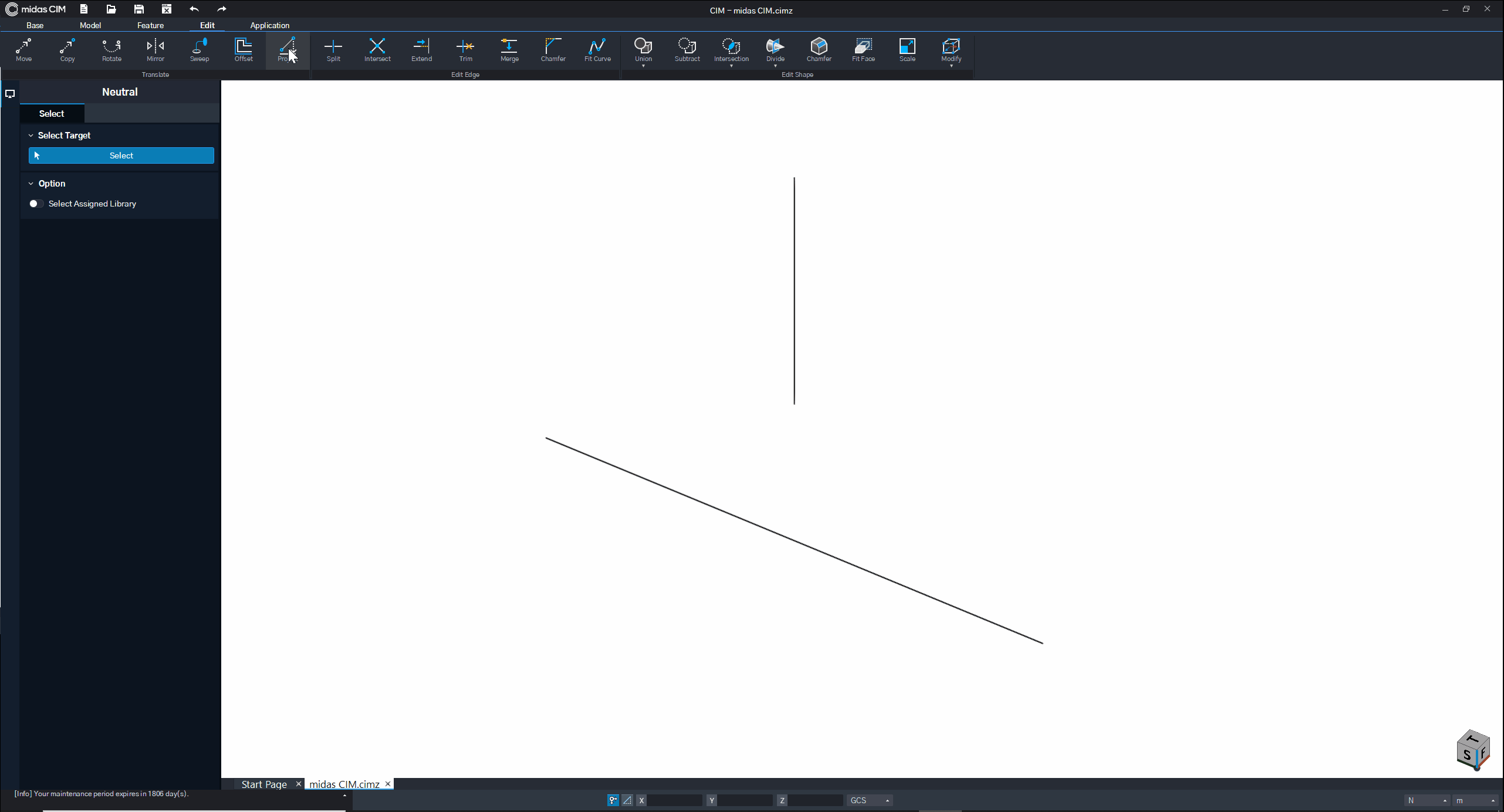

• Infinite tool 옵션을 On할 경우.

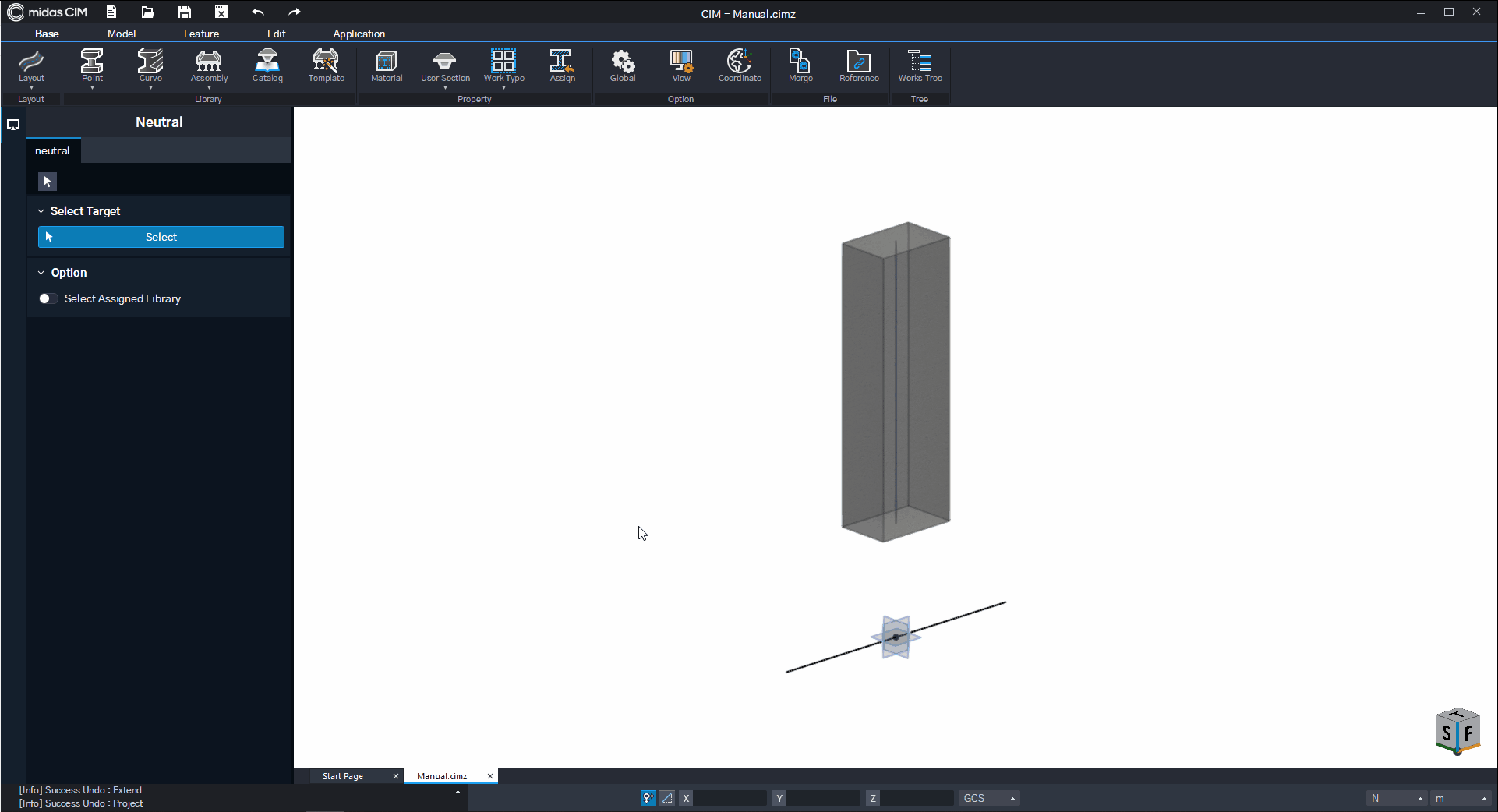

• Imprint to tool 옵션을 On할 경우.
참고자료
• 점, 선, 면 요소의 용어 정의
