개요
• 객체를 Offset 거리만큼 떨어진 지점에 복사 생성합니다.
실행

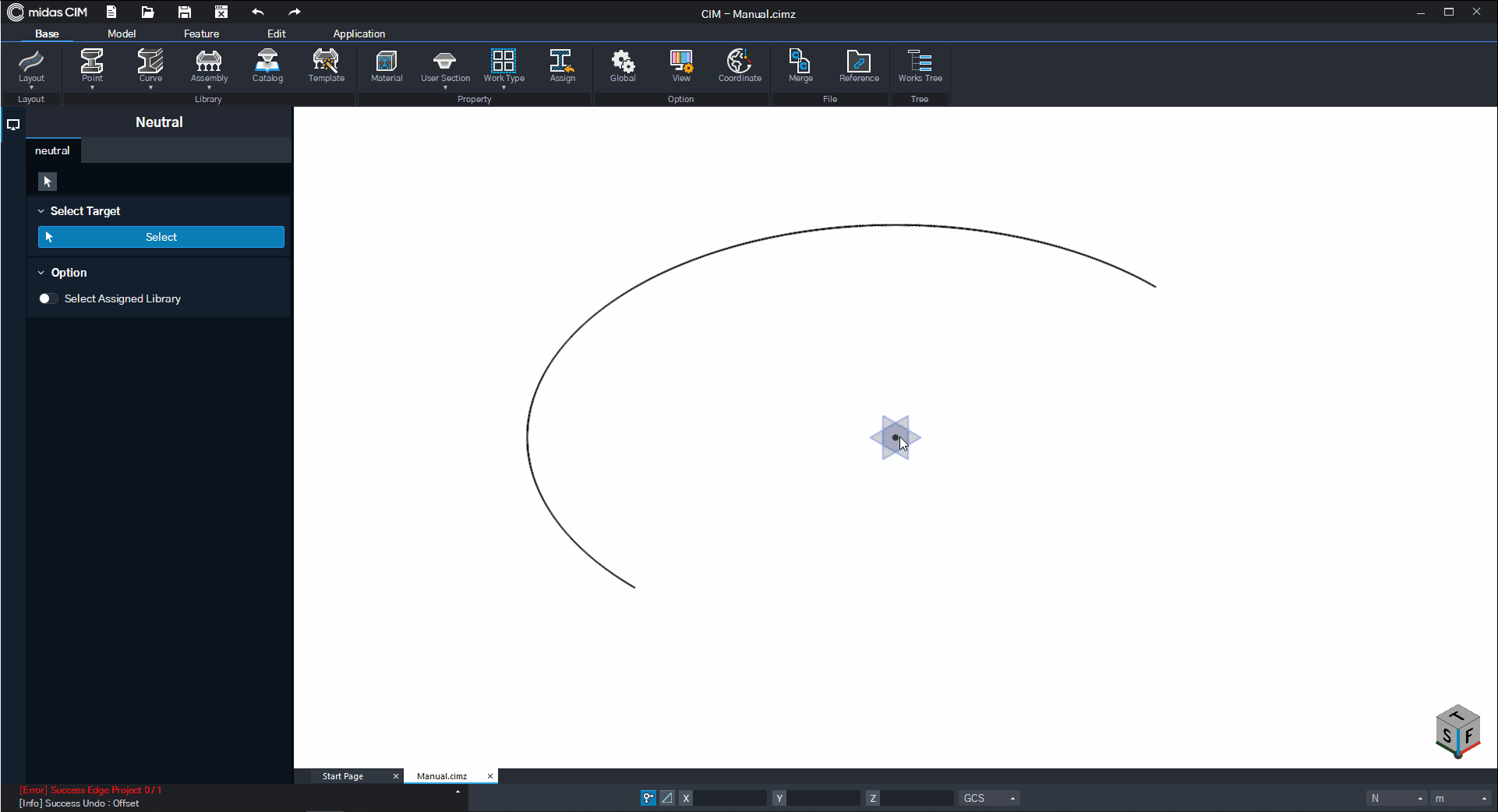

• Ribbon Menu > [Edit] Tab > [Translate] Group > Offset
설명
Offset 기능
선택한 객체에 Offset을 넣어 복사 생성하는 기능입니다.
• [Selection Filter]
선택할 타겟 객체의 종류를 선택합니다. Edge 선택 시 Edge만 선택할 수 있도록 필터가 작동됩니다.
참고 - 점, 선, 면 요소의 용어 정의
• [Select Target]
Offset 거리를 넣어 복사 생성할 타겟 객체를 선택합니다.
복사 생성할 Target 객체의 종류를 설정합니다.
• Edge

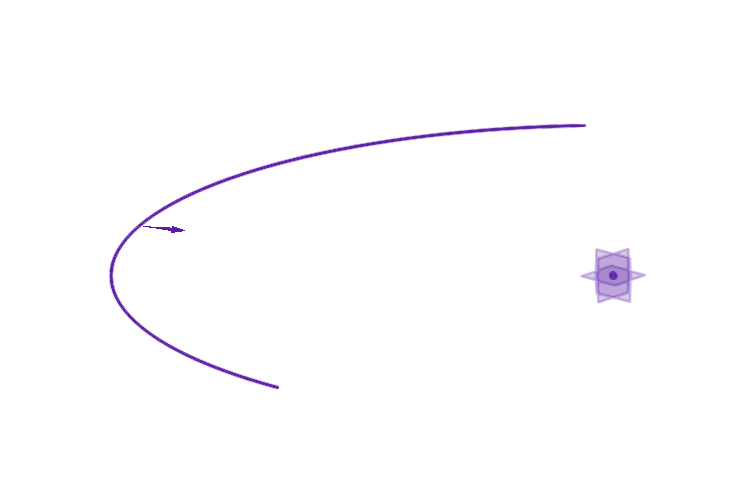

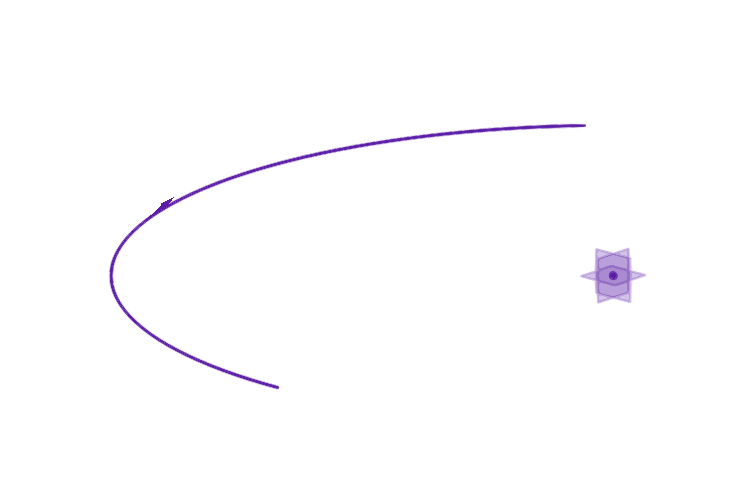

Edge 를 Offset 거리만큼 떨어진 지점에 복사 생성합니다.

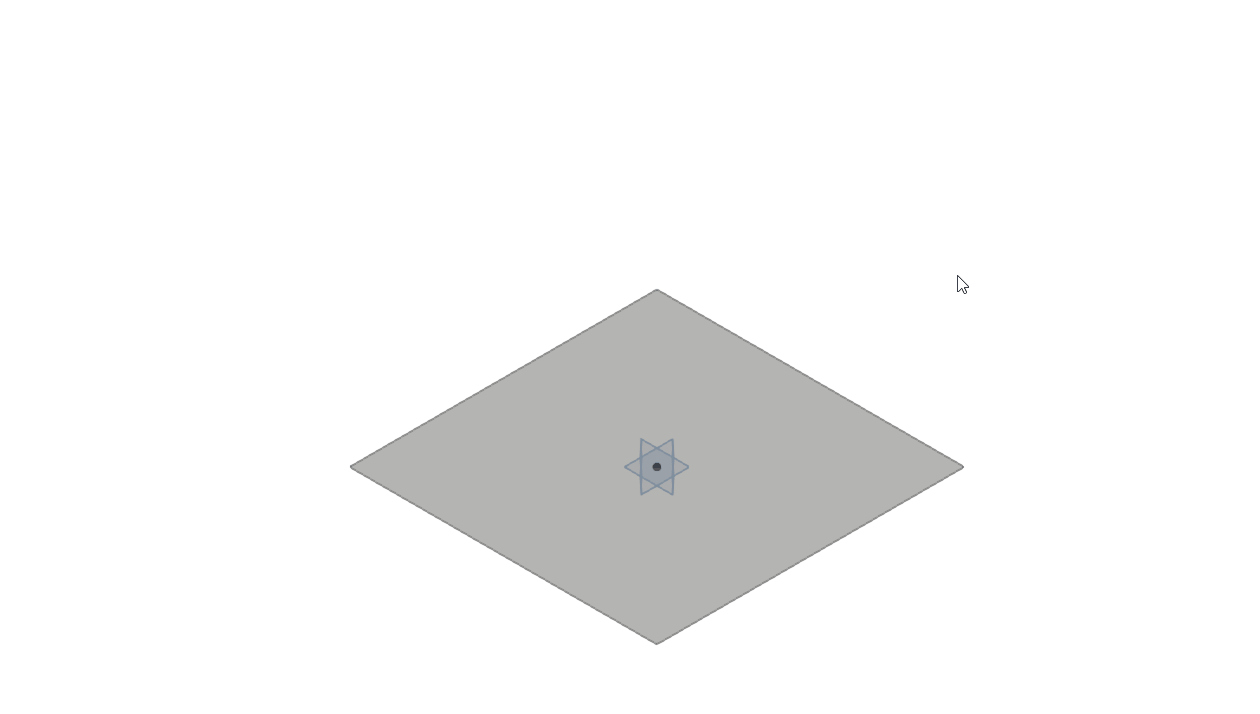

• Face

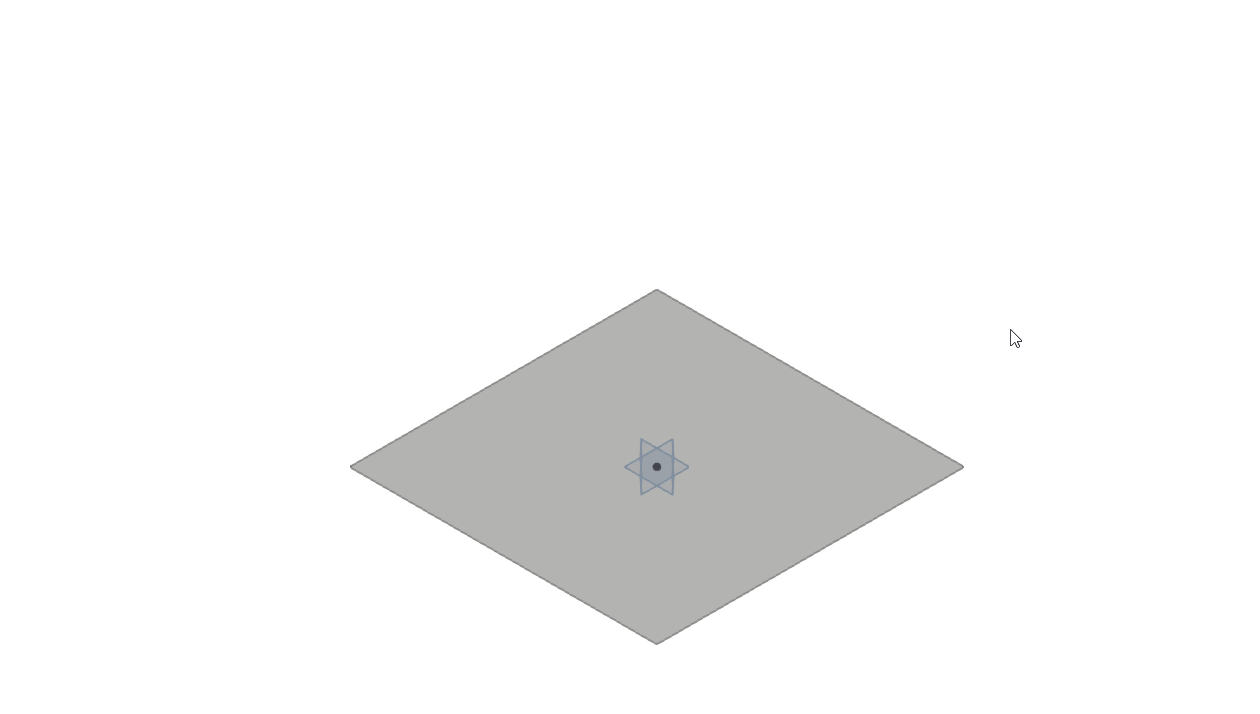

Face를 Offset 거리만큼 떨어진 지점에 복사 생성합니다.
• 1D Member

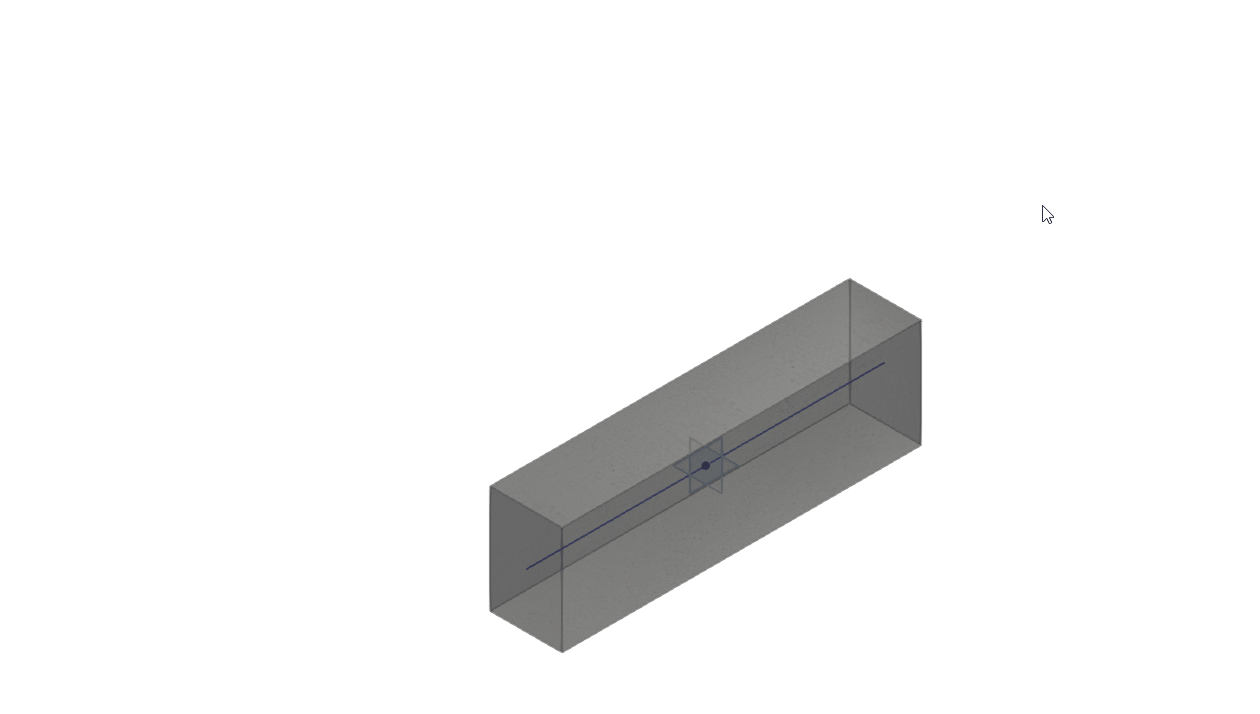

1D Member를 Offset 거리만큼 떨어진 지점에 복사 생성합니다.
• 2D Member

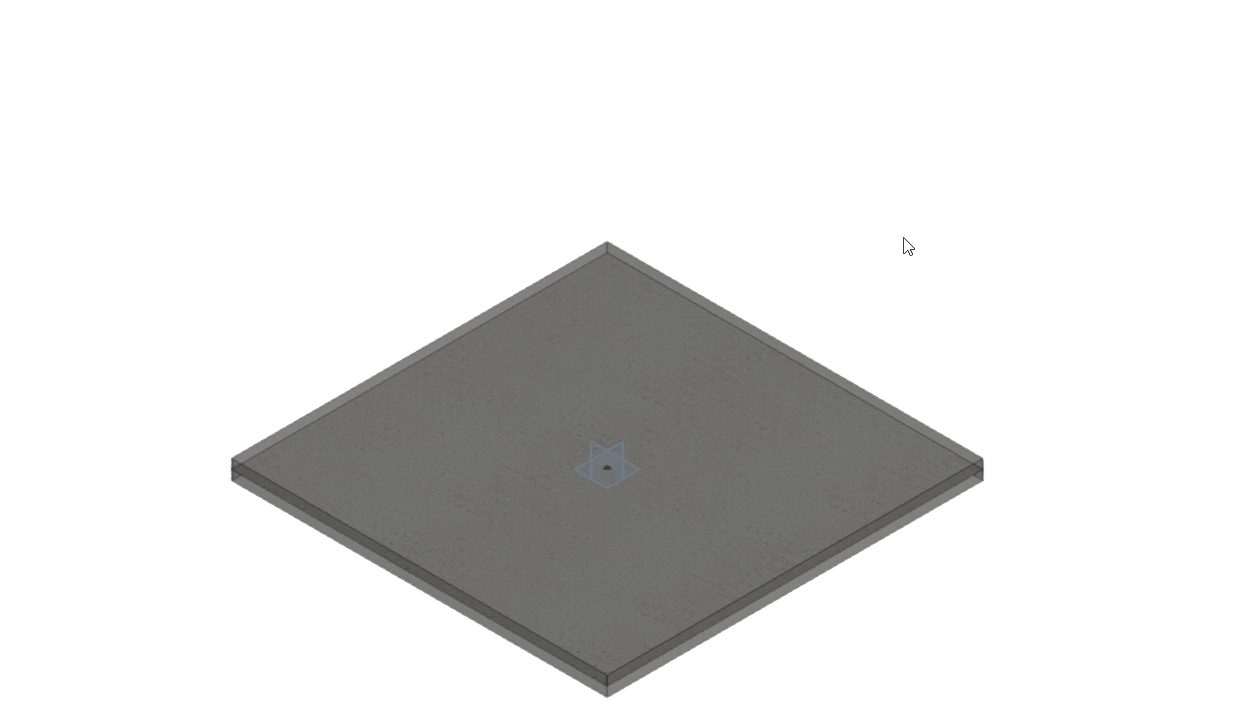

2D Member를 Offset 거리만큼 떨어진 지점에 복사 생성합니다.
• [Distance]
Offset 거리를 입력합니다.
Selection Filter에서 타겟 객체로 Edge나 1D Member를 선택하였을 경우 활성화되는 블록으로, 복사 생성된 객체가 놓이는 평면을 선택할 수 있습니다.
• Define하지 않은 경우
평면을 선택하지 않을 경우, Target 객체가 놓인 평면과 동일 평면 상에 복사 생성됩니다.
• Define한 경우
평면을 정의한 경우, 정의한 평면의 방향으로 Offset이 적용되어 복사 생성됩니다.

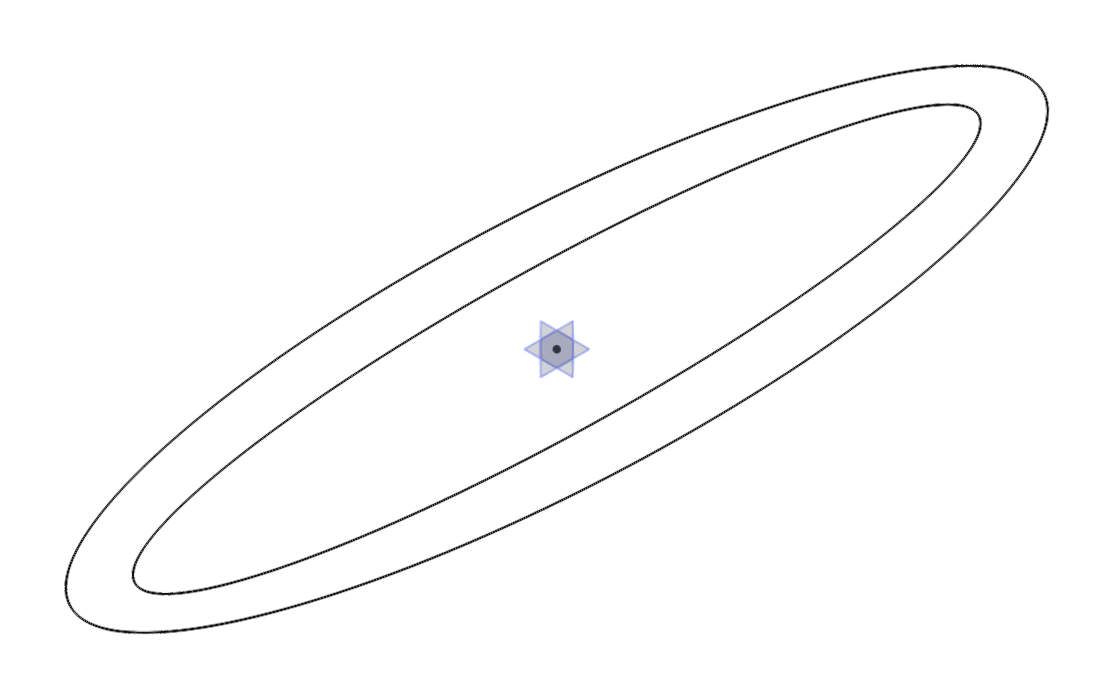

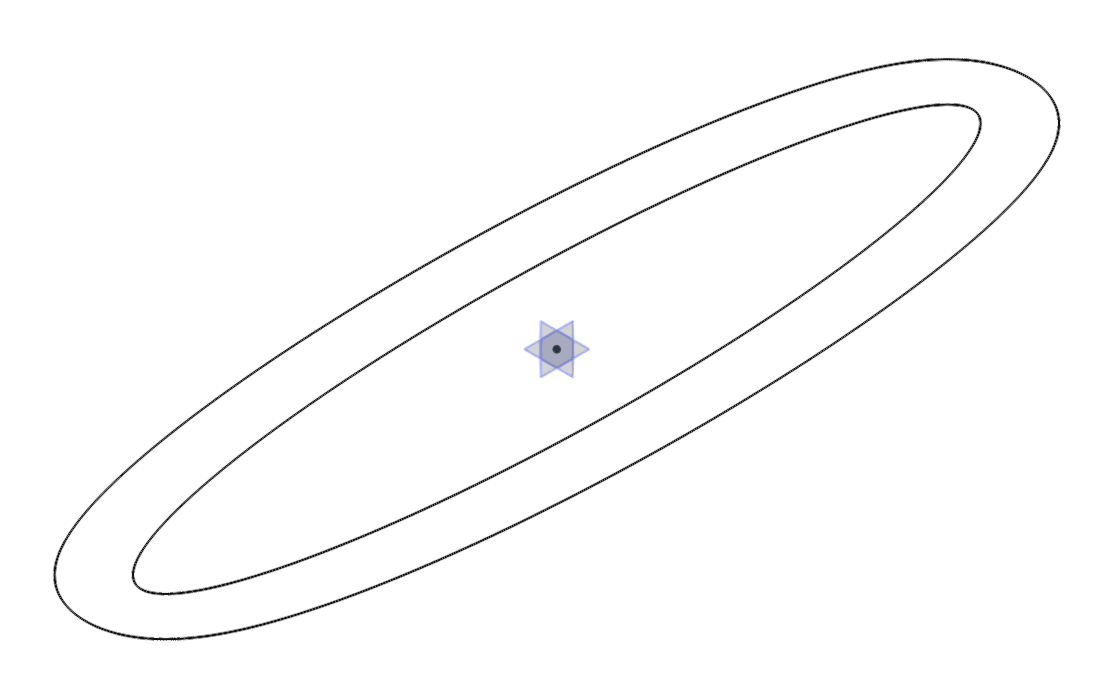

•Keep Elliptic Shape : 복사 생성된 타원형 곡선도 타원형 형상을 유지합니다.
• On
• Off
• [Preview Level]
Sweep 이동 지점에 생기는 Preview가 나타나는 스타일을 설정합니다.
참고 - Preview Level
참고자료
• 점, 선, 면 요소의 용어 정의
