Global

개요

• 단위계, 스냅 등 CIM 전체에 적용되는 옵션을 설정합니다.

실행

[Base Mode]

• Ribbon Menu > [Base] Tab > [Option] Group > Global

[User Section Mode]

• Ribbon Menu > [User Section] Tab > [Option] Group > Global

[Point Library Mode]

• Ribbon Menu > [Base] Tab > [Option] Group > Global

[Curve Library Mode]

• Ribbon Menu > [Base] Tab > [Option] Group > Global

[Assembly Unit Mode]

• Ribbon Menu > [Base] Tab > [Option] Group > Global

설명

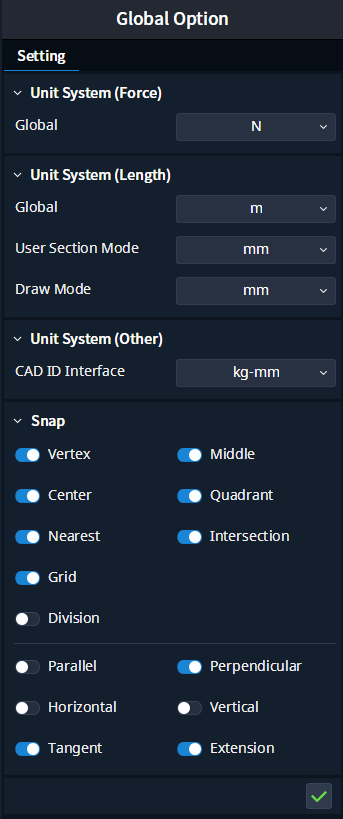

Global Option 설정

힘, 길이를 표현할 때 사용하는 단위계, Snap 옵션 등 글로벌 옵션을 설정합니다.

• [Unit System (Force)]

프로젝트에서 사용할 힘 단위계를 설정합니다.

• [Unit System (Length)]

프로젝트에서 사용할 길이 단위계를 설정합니다.

Global : User Section Mode와 Draw Mode 이외의 나머지 모드에서 적용되는 길이 단위계를 선택합니다.

User Section Mode : User Section Mode에서 적용되는 길이 단위계를 선택합니다.

Draw Mode : Rebar Draw Mode, Stiffener Draw Mode에서 적용되는 길이 단위계를 선택합니다.

• [Unit System (Other)]

midas Drafter와 연동시 사용할 단위를 설정합니다.

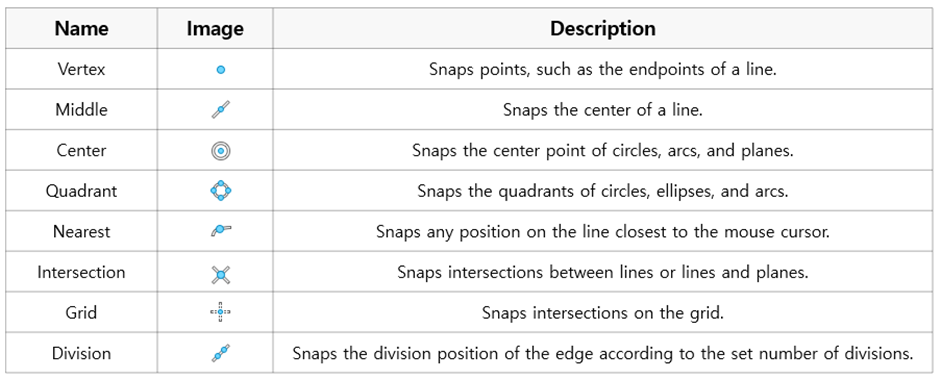

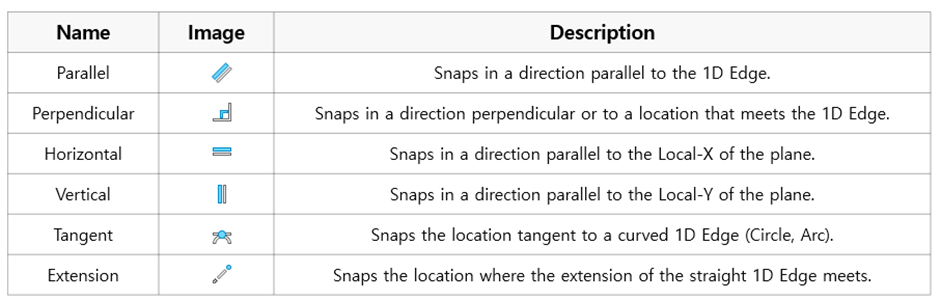

• [Snap]

On/Off 방식으로 다양한 Snap을 설정할 수 있습니다.
