개요
• 계층 구조를 갖는 모델 분류 체계를 정의합니다.
• Structure 기능에서 정의한 분류 체계는 CIM의 객체 속성 정보에서 설정합니다.
실행
• Ribbon Menu > [Base] Tab > [Tree] Group > Structure Tree
설명

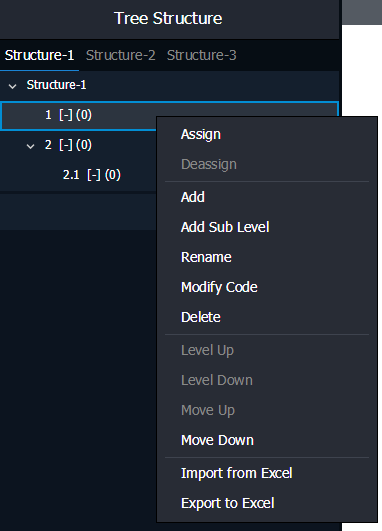

Structrue 정의
분류 체계를 정의 합니다.
• [Assign]
화면에서 선택한 객체를 해당 레벨에 할당합니다.
• [Deassign]
선택한 레벨에 할당되어 있는 객체를 할당 해제합니다.
• [Add]
선택한 레벨과 동일한 레벨을 추가합니다.

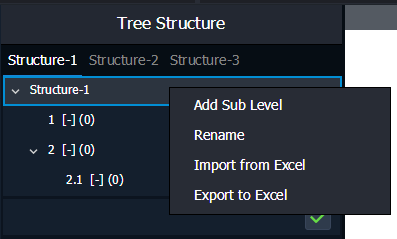

• [Add Sub Level]
선택한 레벨에 하위 레벨을 추가 합니다.
• [Rename]
선택한 레벨의 이름을 변경합니다.
• [Modify Code]
선택한 레벨의 Code 값을 수정합니다.
• [Delete]
선택한 레벨을 삭제 합니다.
• [Level UP]
선택한 레벨을 한 단계 위의 레벨로 변경합니다.
• [Level Down]
선택한 레벨을 한 단계 아래의 레벨로 변경합니다.
• [Move UP]
선택한 레벨을 같은 레벨 내에서 위로 이동합니다.
• [Move Down]
선택한 레벨을 같은 레벨 내에서 아래로 이동합니다.
• [Import from Exel]
사용자가 Excel에서 정의한 Structure 정보를 불러옵니다.
• [Export to Excel]
현재의 Structure 정보를 Excel로 내보냅니다.
• [Import from Base Structure]
Base 모드에서 정의한 Structure 정보를 불러옵니다.
• Import from Base Structure 기능은 라이브러리 모드에서만 제공됩니다.
• Base 모드에서 정의한 Structure 중 Library 모드에서 사용하고자 하는 Structure를 불러올 수 있습니다.
참고자료
• Structure
