개요
• 좌표 추출을 위한 대상을 저장하는 기능입니다.
실행
• Ribbon Menu > [Model] Tab > [Tools] Group > Coordi. Extract > Extract
설명

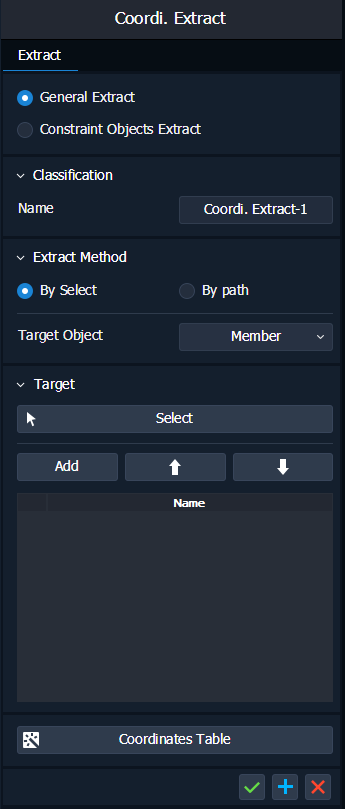

General Extract
General Extract 좌표 추출 데이터를 정의합니다.
[Tab] Extract
• [Coordinates Extract Type]
좌표 추출 유형을 선택합니다.
General Extract : General Extract Type의 좌표 추출 데이터를 정의합니다. 현재 모드 내에서 사용자가 선택한 대상들에 대하여 현재 모드의 좌표계를 기준으로 좌표를 추출합니다.
Constraint Objects Extract : Constraint Objects Extract Type의 좌표 추출 데이터를 정의합니다. 라이브러리 모드에서 사용자가 선택한 대상들에 대하여 현재 모드의 좌표계를 기준으로 좌표를 추출하며, 또한 라이브러리가 할당된 경우 할당된 모드의 좌표를 기준으로 좌료를 추출할 수 있습니다.
• General Extract
현재 모드 내에서 사용자가 선택한 대상들에 대하여 현재 모드의 좌표계를 기준으로 좌표를 추출하며, 해당 좌표 추출 정의 데이터는 현재 모드에서만 좌표를 확인할 수 있습니다.
즉, General Extract 유형의 좌표 추출 정의 데이터는 상위 모드에서 확인할 수 없습니다.
• Constraint Objects Extract
라이브러리 모드에서 사용자가 선택한 대상들에 대하여 현재 모드의 좌표계를 기준으로 좌표를 추출하며, 또한 라이브러리가 할당된 경우 할당된 모드의 좌표를 기준으로 좌료를 추출할 수 있습니다.
즉, Constraint Objects Extract 유형의 좌표 추출 정의 데이터는 할당된 모드에서 업데이트된 좌표 값으로 확인할 수 있다.
해당 옵션은 라이브러리 모드에서만 제공합니다.
• [Classification]
Name : 좌표 추출 데이터의 이름을 입력합니다.
• [Extract Method]
좌표 추출 방법을 선택합니다.
By Select : 대상을 선택합니다. 선택한 대상의 좌표를 추출합니다.
By Path : 대상을 선택하고, 경로를 지정하여 배열 간격에 따라 대상의 좌표를 추출합니다.
Target Option : 좌표를 추출하고 싶은 대상 유형을 선택합니다.
Member : 부재를 선택할 수 있습니다.
Body : Member를 포함하여 Solid, Line, Point 등 속성을 갖는 객체를 선택할 수 있습니다.
Sub Shape : Vertex, Edge, Face 등 Body의 부 형상을 선택할 수 있습니다.
• By Select를 선택한 경우, 사용자는 아래의 옵션들을 설정해야 합니다.
Select Target
Data Table
• By Path를 선택한 경우, 사용자는 아래의 옵션들을 설정해야 합니다.
Define Path
Select Target
Arrangement
• [Select Target]
좌표 추출 대상을 선택합니다.
• [Data Table]
좌표 추출 대상을 확인합니다. 순서대로 등록이 되며 순서를 변경할 수 있습니다.
Add : 대상을 Table에 추가합니다.
Up : Table에서 선택된 대상의 순서를 상향시킵니다.
Down : Table에서 선택된 대상의 순서를 하향시킵니다.
• [Define Path]
좌표 추출을 위한 경로를 선택합니다.
Reverse Direction : 경로의 진행 방향을 설정합니다. On일 경우, 반대 방향으로 경로가 변경됩니다.
• [Arrangement]
Arrangement : 배열 유형을 선택합니다.
Value : 배열 값을 입력합니다.
• Pattern Spacing : 개수 및 간격을 입력받아 설정한 간격으로 삽입할 수 있는 개수만큼 배열합니다. 해당 간격보다 작은 값으로 남은 나머지에는 배열하지 않습니다.
• Uniform Divisions : 분할하는 구간의 개수를 입력받아 입력한 간격을 넘지 않는 값을 계산하여 등간격으로 배열합니다.
• User Defined : 개수와 사이 간격을 사용자 정의 형태로 입력받아 배열합니다. ('개수@간격' 규칙으로 입력합니다. (ex. 3@0.2m))
• [Coordinates Table]
추출된 좌표 데이터를 확인하는 Dialog가 실행됩니다.

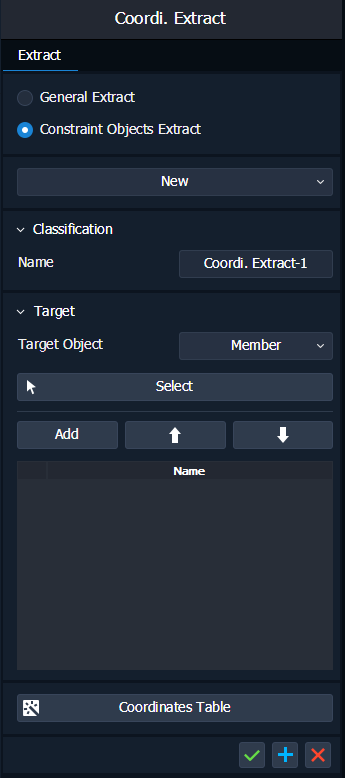

Constraint Objects Extract
Constraint Objects Extract 좌표 추출 데이터를 정의합니다.
[Tab] Extract
• [Coordinates Extract Type]
좌표 추출 유형을 선택합니다.
General Extract : General Extract Type의 좌표 추출 데이터를 정의합니다. 현재 모드 내에서 사용자가 선택한 대상들에 대하여 현재 모드의 좌표계를 기준으로 좌표를 추출합니다.
Constraint Objects Extract : Constraint Objects Extract Type의 좌표 추출 데이터를 정의합니다. 라이브러리 모드에서 사용자가 선택한 대상들에 대하여 현재 모드의 좌표계를 기준으로 좌표를 추출하며, 또한 라이브러리가 할당된 경우 할당된 모드의 좌표를 기준으로 좌료를 추출할 수 있습니다.
• General Extract
현재 모드 내에서 사용자가 선택한 대상들에 대하여 현재 모드의 좌표계를 기준으로 좌표를 추출하며, 해당 좌표 추출 정의 데이터는 현재 모드에서만 좌표를 확인할 수 있습니다.
즉, General Extract 유형의 좌표 추출 정의 데이터는 상위 모드에서 확인할 수 없습니다.
• Constraint Objects Extract
라이브러리 모드에서 사용자가 선택한 대상들에 대하여 현재 모드의 좌표계를 기준으로 좌표를 추출하며, 또한 라이브러리가 할당된 경우 할당된 모드의 좌표를 기준으로 좌료를 추출할 수 있습니다.
즉, Constraint Objects Extract 유형의 좌표 추출 정의 데이터는 할당된 모드에서 업데이트된 좌표 값으로 확인할 수 있다.
해당 옵션은 라이브러리 모드에서만 제공합니다.
• [Classification]
Name : 좌표 추출 데이터의 이름을 입력합니다.
• [Select Target]
Target Option : 좌표를 추출하고 싶은 대상 유형을 선택합니다.
Member : Point Linked Entity, 또는 Path Linked Entity를 선택할 수 있습니다.
Body : Member를 포함하여 Solid, Line, Point 등 속성을 갖는 객체를 선택할 수 있습니다. Constraint Point에 구속되어 있는 객체만 선택할 수 있습니다.
Select Target : 좌표 추출 대상을 선택합니다.
• [Data Table]
좌표 추출 대상을 확인합니다. 순서대로 등록이 되며 순서를 변경할 수 있습니다.
Add : 대상을 Table에 추가합니다.
Up : Table에서 선택된 대상의 순서를 상향시킵니다.
Down : Table에서 선택된 대상의 순서를 하향시킵니다.
• [Coordinates Table]
추출된 좌표 데이터를 확인하는 Dialog가 실행됩니다.
참고자료
• Coordinate Extract (Confirm)
