개요
• Extract 기능에서 정의한 좌표 추출 데이터의 좌표들을 확인하는 기능입니다.
실행
• Ribbon Menu > [Model] Tab > [Tools] Group > Coordi. Extract > Confirm
설명
General Extract
General Extract 좌표 추출 데이터를 정의합니다.

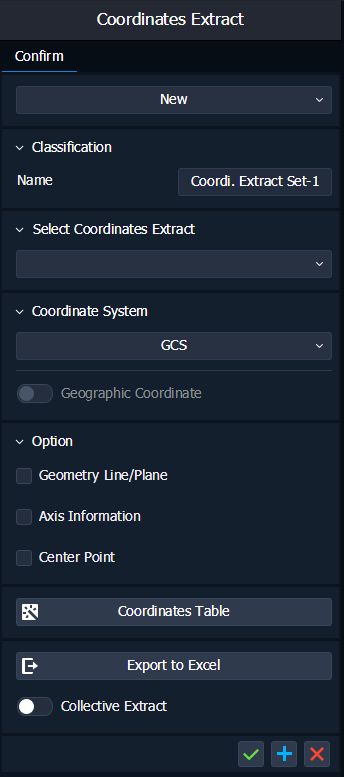

[Tab] Confirm
• [Coordinates Extract Set]
새로운 좌표 추출 세트(Coordinates Extract Set)를 추가하거나 선택한 좌표 추출 세트를 확인, 또는 편집합니다.
• [Classification]
Name : 좌표 추출 세트의 이름을 입력합니다.
• [Select Coordinates Extract]
확인할 좌표 추출 데이터를 선택합니다. Coordinates Extract > Extract 기능에서 정의한 좌표 추출 데이터가 리스트로 등록되어 있습니다.
• [Coordinate System]
Coordinate System : 좌표 출력 기준을 선택합니다.
GCS
UCS 기능에서 정의된 UCS
Geographic Coordinate : 지리 좌표계를 기준으로 좌표를 출력할지를 설정합니다.
• [Option]
좌표 출력 옵션을 설정합니다.
Geometry Line/Plane : 1D 부재의 Geometry Line, 또는 2D 부재의 Geometry Plane에 대한 좌표 데이터를 좌표 출력에 포함할지를 설정합니다.
Axis Information : Reference Axis, Normal, Major Axis 등 방향 벡터, 또는 축에 관한 좌표 데이를 좌표 출력에 포함할지를 설정합니다.
Center Point : Line, Face, Solid의 도심(Gravity Center) 좌표 데이터를 좌표 출력에 포함할지를 설정합니다.
• [Coordinates Table]
추출된 좌표 데이터를 확인하는 Dialog가 실행됩니다.
• [Export to Excel]
추출된 좌표 데이터를 Excel 파일 형태로 출력합니다.
• [Collective Extract]
Excel로 내보낼 좌표 추출 세트의 범위를 설정합니다.
Off : 현재 선택되어 있는 Set에 대한 좌표 데이터를 Excel로 출력합니다.
On : 등록되어 있는 모든 Set에 대한 좌표 데이터를 Excel로 출력합니다.
참고자료
• Coordinate Extract (Extract)
