개요
• 측정도구를 활용하여 원하는 값을 측정합니다.
실행
• Ribbon Menu > [Model] Tab > [Tools] Group > Measure
설명

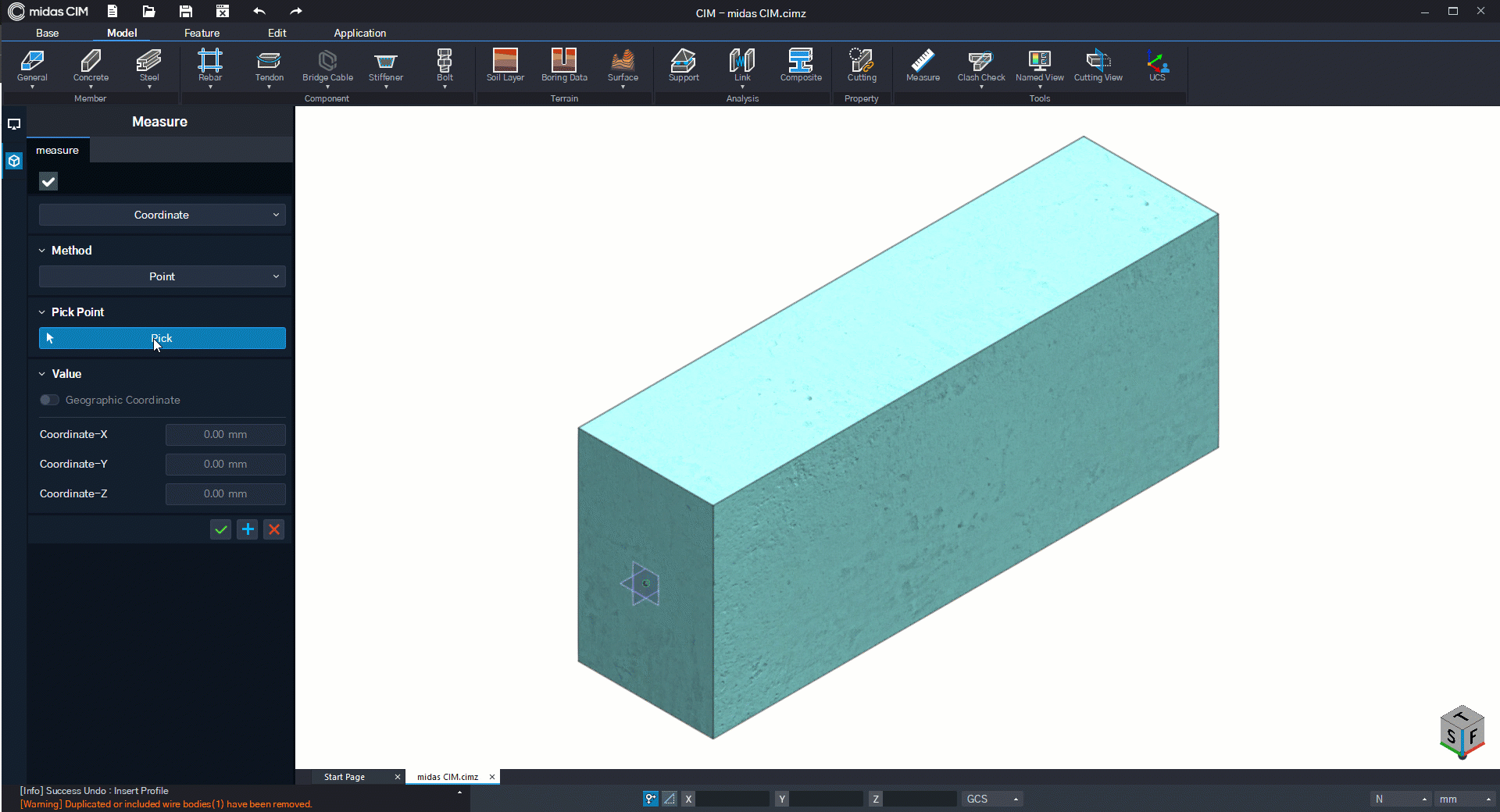

Coordinate 측정
좌표를 측정합니다.
• [Classification]
Coordinate을 선택합니다.
• [Method]
좌표 측정 방식을 선택합니다.
Point : 직접 좌표를 선택합니다.
Select Vertex : 기 생성된 Vertex를 선택합니다.
By Layout : 선형을 선택하고, 좌표를 구하고자하는 측점을 입력합니다.
• [Value]
선택한 지점의 X, Y, Z 좌표가 표출됩니다.
Slope 측정
기울기를 측정합니다.
• [Classification]
Slope를 선택합니다.
• [Select Path]
기준 Path를 설정합니다.
• [Pick Point on Face]
Path로부터 Slope를 측정할 면 위의 한 점을 선택합니다.
• [Value]

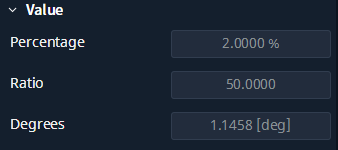

경사도(%), 수직거리 1에 대한 수평거리 비율, 경사각 값이 표출됩니다.
Distance 측정
길이를 측정합니다.
• [Classification]
Distance(Length)를 선택합니다.
• [Method]
좌표 측정 방식을 선택합니다.
Point-Point : 2 Points 방식으로 선택한 두 지점 사이의 거리를 측정합니다.
Point-Sub Shape : 1점과 선택한 Sub Shape 사이의 최단 거리를 측정합니다.
Between Sub Shapes : 선택한 2개의 Sub Shape 사이의 최단 거리를 측정합니다.
Curve Length : 선택한 1개 이상의 Edge의 길이의 합을 측정합니다.
• [Value]
측정한 길이 값이 표출됩니다.

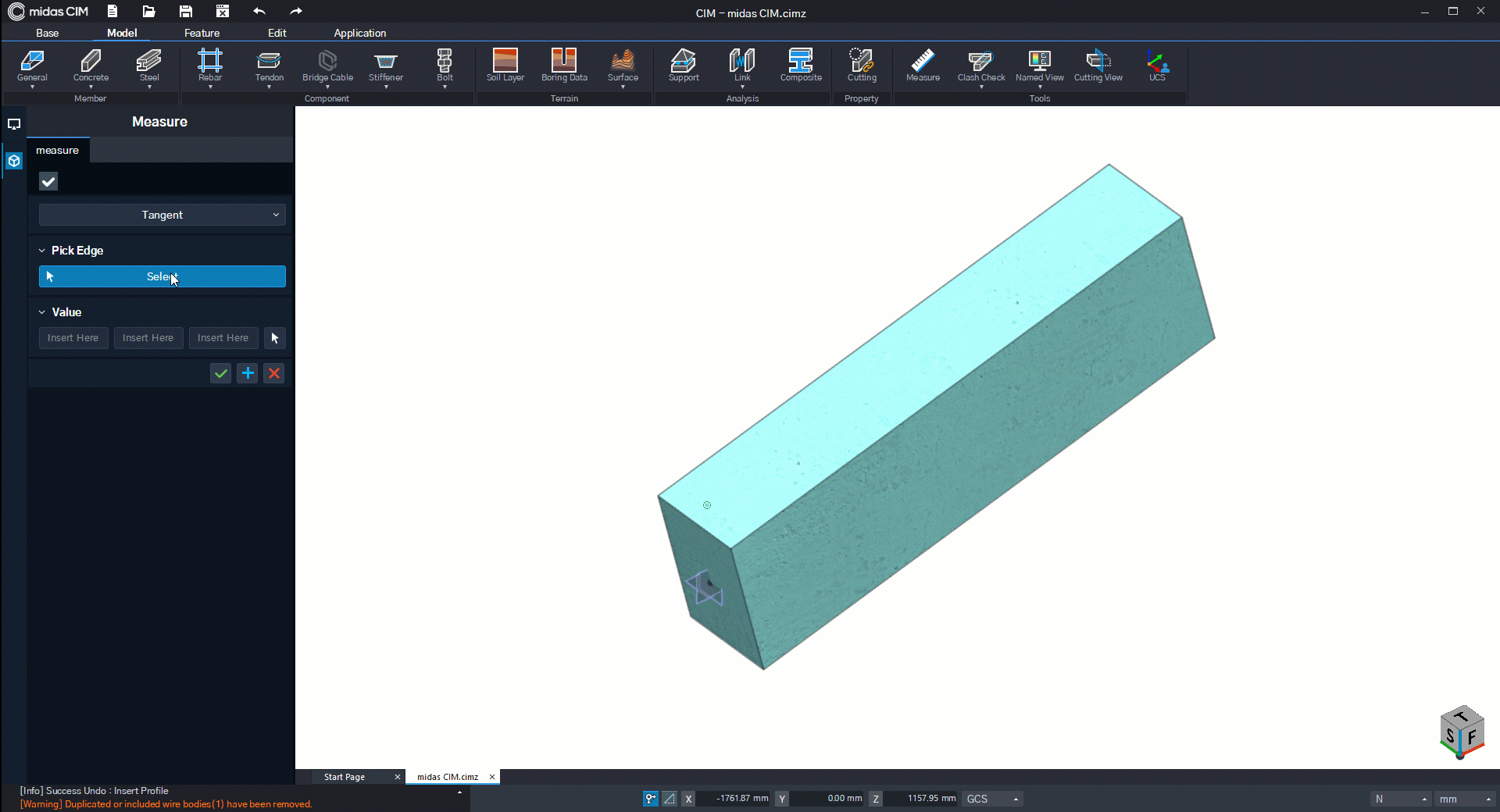

Tangent 측정
방향 벡터를 측정합니다.
• [Classification]
Tangent를 선택합니다.
• [Pick Edge]
측정하고자 하는 Edge를 선택합니다.
• [Value]
선택한 Edge의 방향벡터가 표시됩니다.
Angle 측정
각도를 측정합니다.
• [Classification]
Angle을 선택합니다.
• [Method]
각도 측정 방식을 선택합니다.
3 Points : 시작점, 중심점, 끝점을 선택해 사이각을 측정합니다.
Line-Line : 선택한 두 Edge의 교차하는 사이각을 측정합니다.
• [Value]
측정한 각도가 표시됩니다.
Area 측정
면적을 측정합니다.
• [Classification]
Area을 선택합니다.
• [Method]
면적 측정 방식을 선택합니다.
Select Face(s) : 선택한 Face들의 면적을 측정합니다.
Select Body(s) : 선택한 Body들의 겉면적을 측정합니다.
• [Value]
측정한 면적이 표시됩니다.

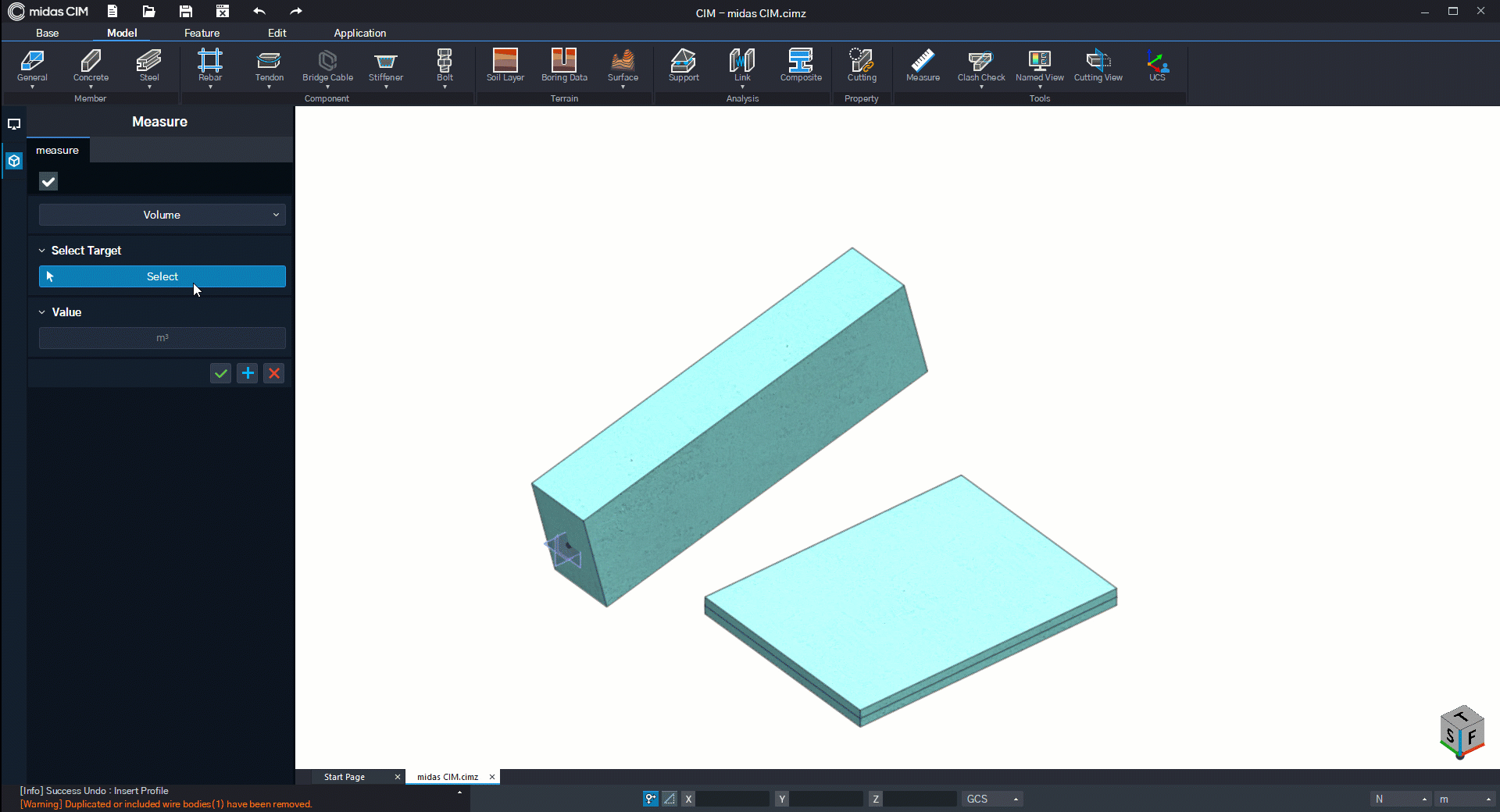

Volume 측정
부피를 측정합니다.
• [Classification]
Volume를 선택합니다.
• [Select Target]
측정하고자 하는 3D Body를 선택합니다.
• [Value]
측정한 부피가 표시됩니다.
