개요
• 원하는 위치를 절단해서 볼 수 있는 Cutting View를 설정합니다.
실행
• Ribbon Menu > [Model] Tab > [Tools] Group > Cutting View
설명

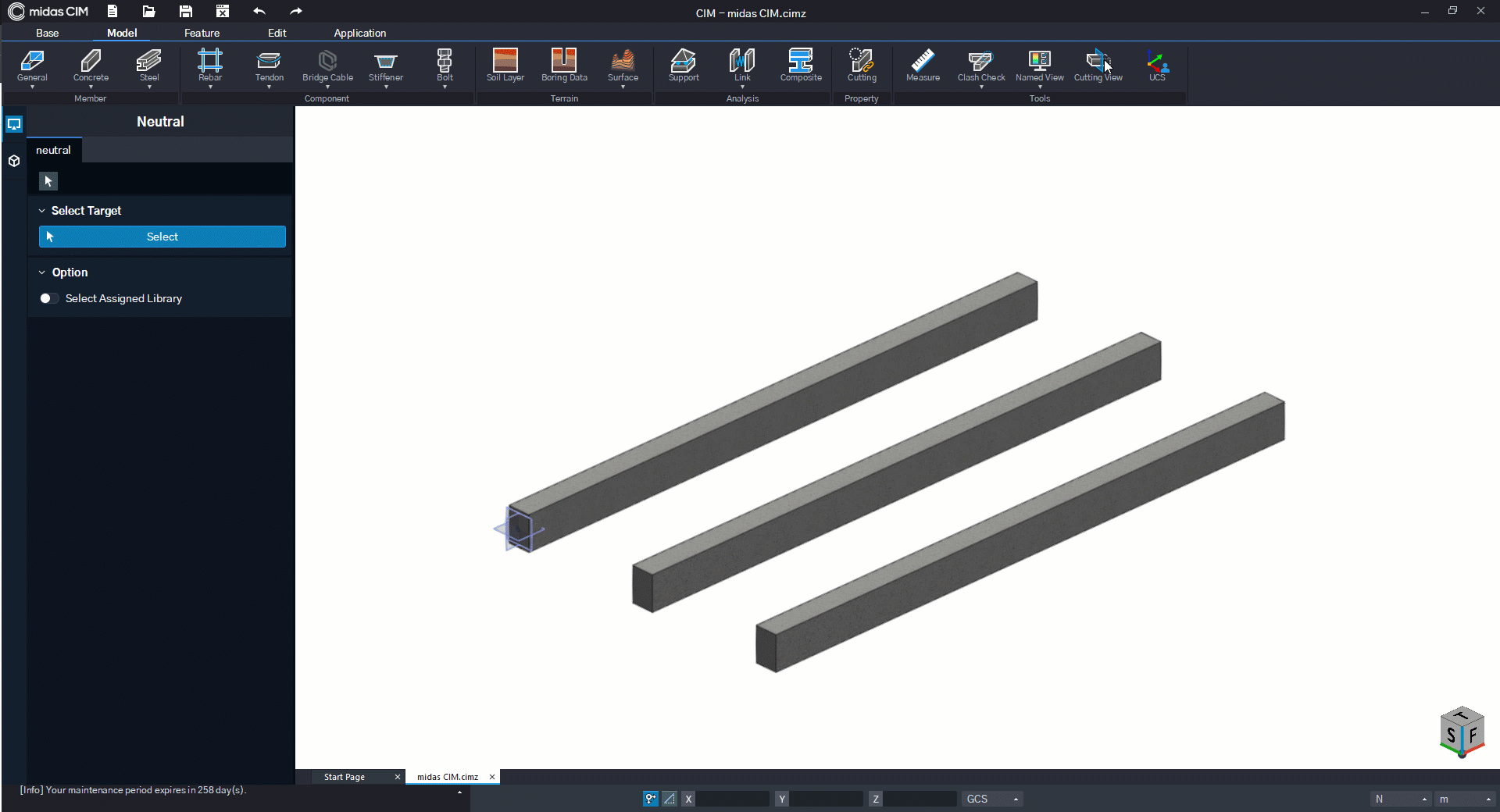

Define Plane 방법
선택한 면에 평행한 단면으로 절단하여 Cutting View를 설정합니다.
• [Classification]
Cutting View의 ID와 Name을 설정합니다.
• [Method]
Define Plane을 선택합니다.
• [Define Plane]
원하는 Cutting 위치 또는 Cutting 위치와 평행한 면을 선택합니다.
Note
참고 - Define Plane
• [Distance]
선택한 Plane으로부터 원하는 Cutting View까지 수직방향으로 떨어진 거리를 설정합니다.
• [Visible Part]
On 일 때 Cutting View로 나눠진 반대쪽 모델이 화면상에 Show 됩니다.

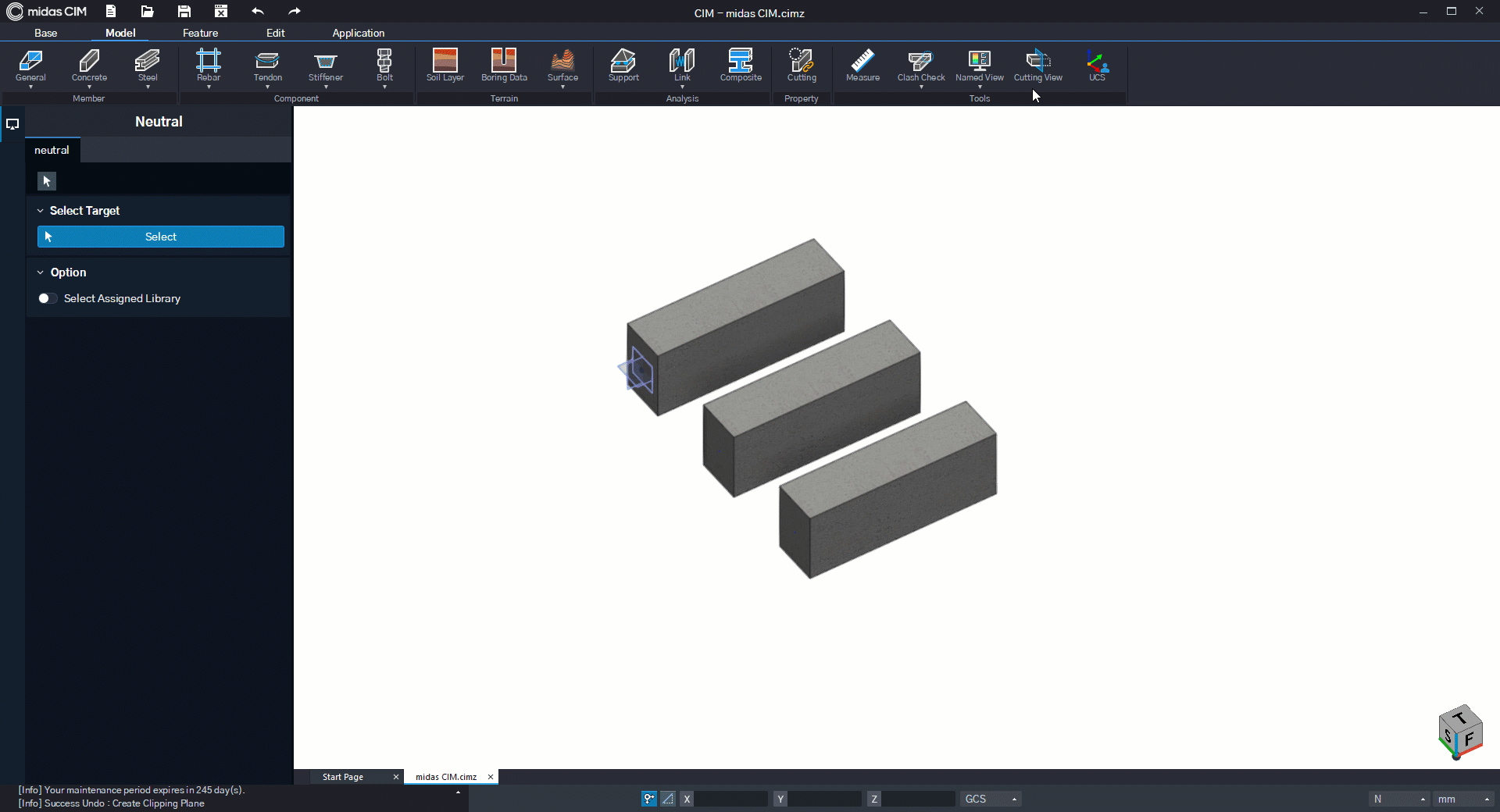

Define Path 방법
선택한 경로에 수직한 단면으로 절단하여 Cutting View를 설정합니다.
• [Classification]
Cutting View의 ID와 Name을 설정합니다.
• [Method]
Define Path을 선택합니다.
• [Define Path]
원하는 Cutting View에 수직인 Path를 선택합니다.
• [Distance]
선택한 Path에 수직으로 생성된 Cutting View를 Path 방향으로 설정한 거리만큼 이동시킵니다.
• [Visible Part]
On 일 때 Cutting View로 나눠진 반대쪽 모델이 화면상에 Show 됩니다.
