개요
• 간섭 검토 템플릿을 기반으로 실제 간섭검토를 수행하고 결과를 확인하는 기능입니다.
실행
• Ribbon Menu > [Model] Tab > [Tools] Group > Clash Check > Generate
설명

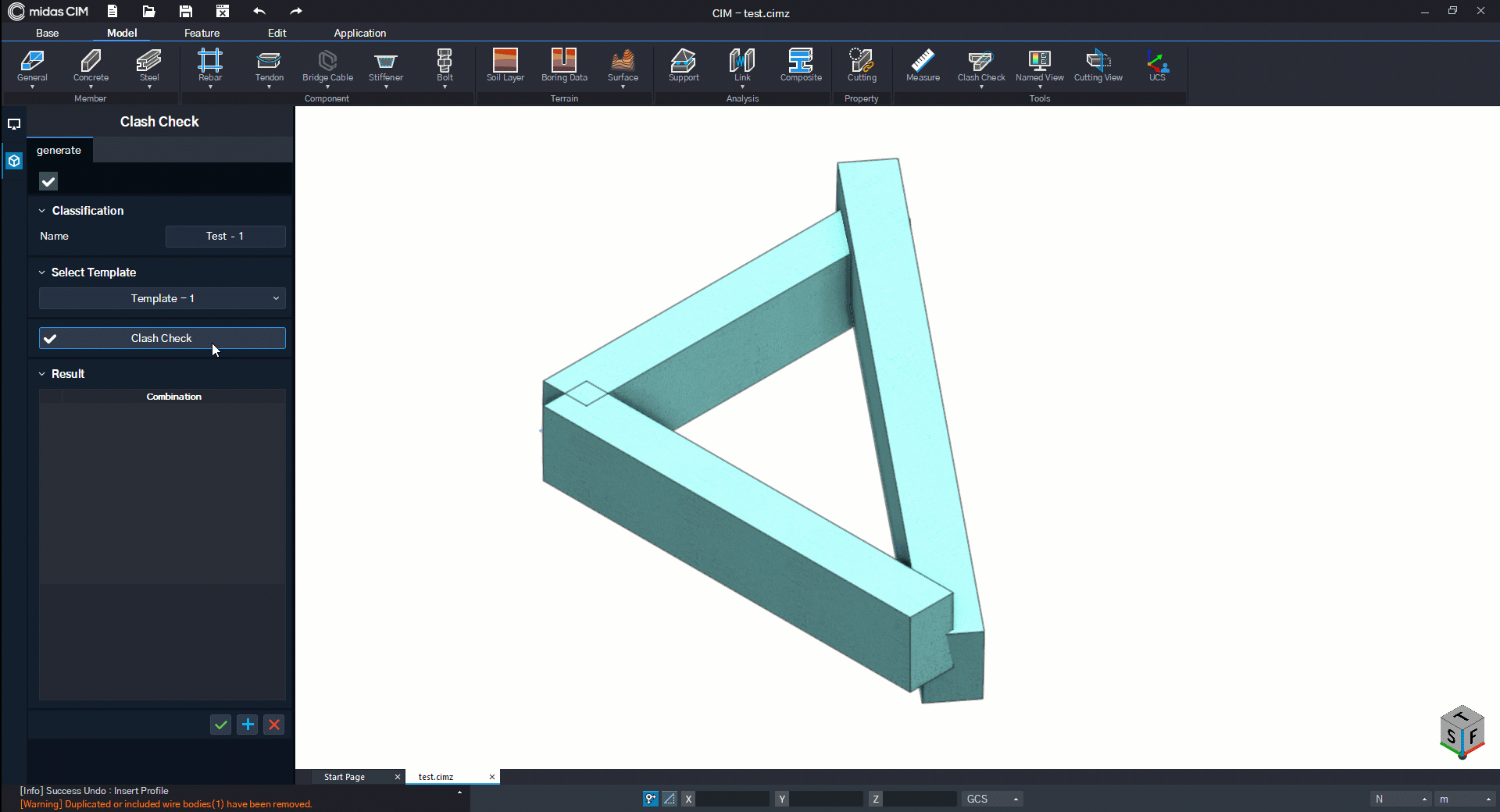

Clash Check 기능
앞서 생성한 Template을 사용하여 간섭 검토를 수행합니다.
• [Classification]
Clash Check의 이름을 설정합니다.
• [Select Template]
앞서 생성한 Clash Check Template을 선택하고 Clash Check 버튼을 클릭합니다.
• [Result]
간섭검토의 결과가 표출됩니다. Apply를 누르면 워크트리에 추가됩니다.
상세 설명 (간섭검토 결과의 활용)
• 수행한 간섭검토의 리스트는 워크트리에서 확인할 수 있습니다.
• 워크트리에서 간섭검토 쌍을 더블클릭하면 해당 객체가 선택되고, 작업화면 마우스 우클릭 → Show Only 기능을 통해 해당 객체만 화면상에 표출할 수 있습니다.
• 간섭된 객체의 위치 변경 또는 값 수정으로 간섭을 회피한 후, 워크트리의 간섭결과 리스트 마우스 우클릭 → Regenerate를 통해 간섭검토 결과를 업데이트 합니다.
