개요
• 간섭 검토를 하기 위한 템플릿을 제작합니다.
실행
• Ribbon Menu > [Model] Tab > [Tools] Group > Clash Check > Template
설명

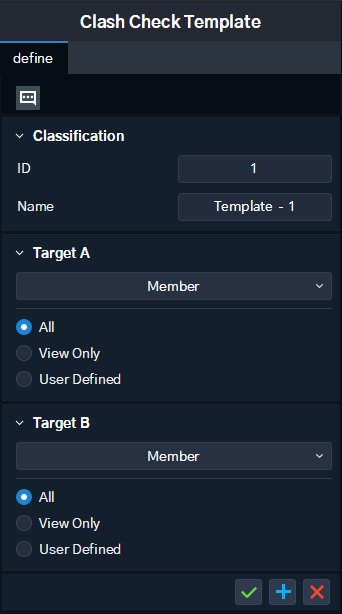

Clash Check Template 정의
간섭 검토를 위한 Template을 정의합니다.
• [Classification]
템플릿의 ID와 이름을 설정합니다.
• [Target A]
Target A와 Target B의 간섭 비교에서 A 그룹에 속할 객체를 선택합니다.
• [Target B]
Target A와 Target B의 간섭 비교에서 B 그룹에 속할 객체를 선택합니다.
Member, Rebar, Tendon, Stiffener의 객체 타입별로 선택할 수 있습니다.
All : 모든 객체를 의미합니다.
View Only : 작업화면에 Show 된 객체를 의미합니다.
User Defined : 원하는 객체를 직접 선택합니다.
상세 설명 (Target A - Target B)

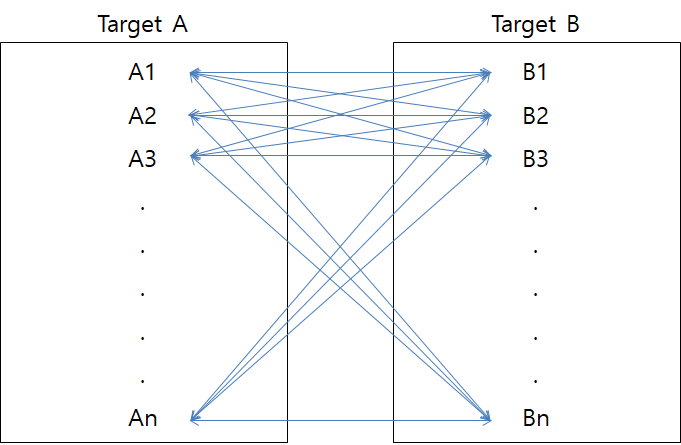

• Target A에 선택된 객체와 Target B에 선택된 객체간의 1:1 대응을 통해서 간섭을 검토합니다. Target A가 An개이고 Target B가 Bn개 일때 간섭 검토 수는 (An x Bn)개가 됩니다.

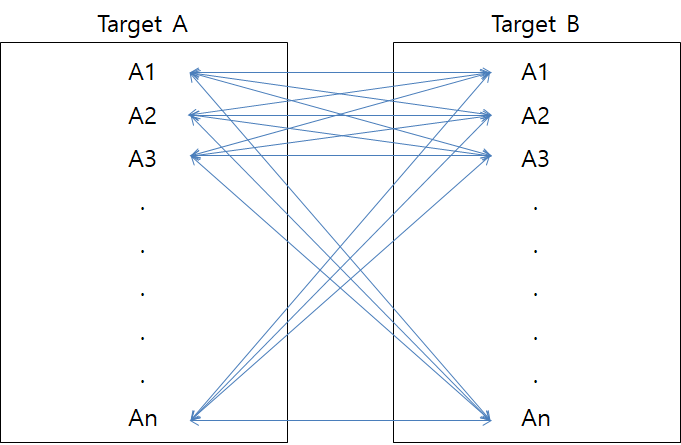

• 동일 그룹내의 객체끼리 간섭을 검토하고 싶을때는 Target A와 B에 동일한 객체 그룹을 설정하면 됩니다.
