개요
• 하나의 Constraint Point에 객체를 구속시킵니다.
실행
[Point Library Mode]
• Ribbon Menu > [Point Library] Tab > [Expression Entity] Group > Single Point
설명

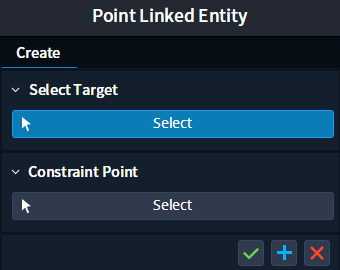

Single Point Linked Entity 생성
기 생성한 하나의 Constraint Point에 객체를 구속시키는 기능입니다.
Note
라이브러리를 Base 모드에 할당하는 경우, 라이브러리의 원점을 기준으로 구속된 객체들이 Base 모드에 할당됩니다. 원점을 기준으로 Constraint Point의 상대 위치를 계산한 후 해당 Constraint Point를 기준으로 객체의 상대 위치를 계산하기에, 라이브러리의 원점이 배치의 기준이 됩니다.
• [Select Target]
Constraint Point에 Link할 Target 객체를 선택합니다.
• [Constraint Point]
Select 버튼을 클릭한 후 Constraint Point를 선택합니다.

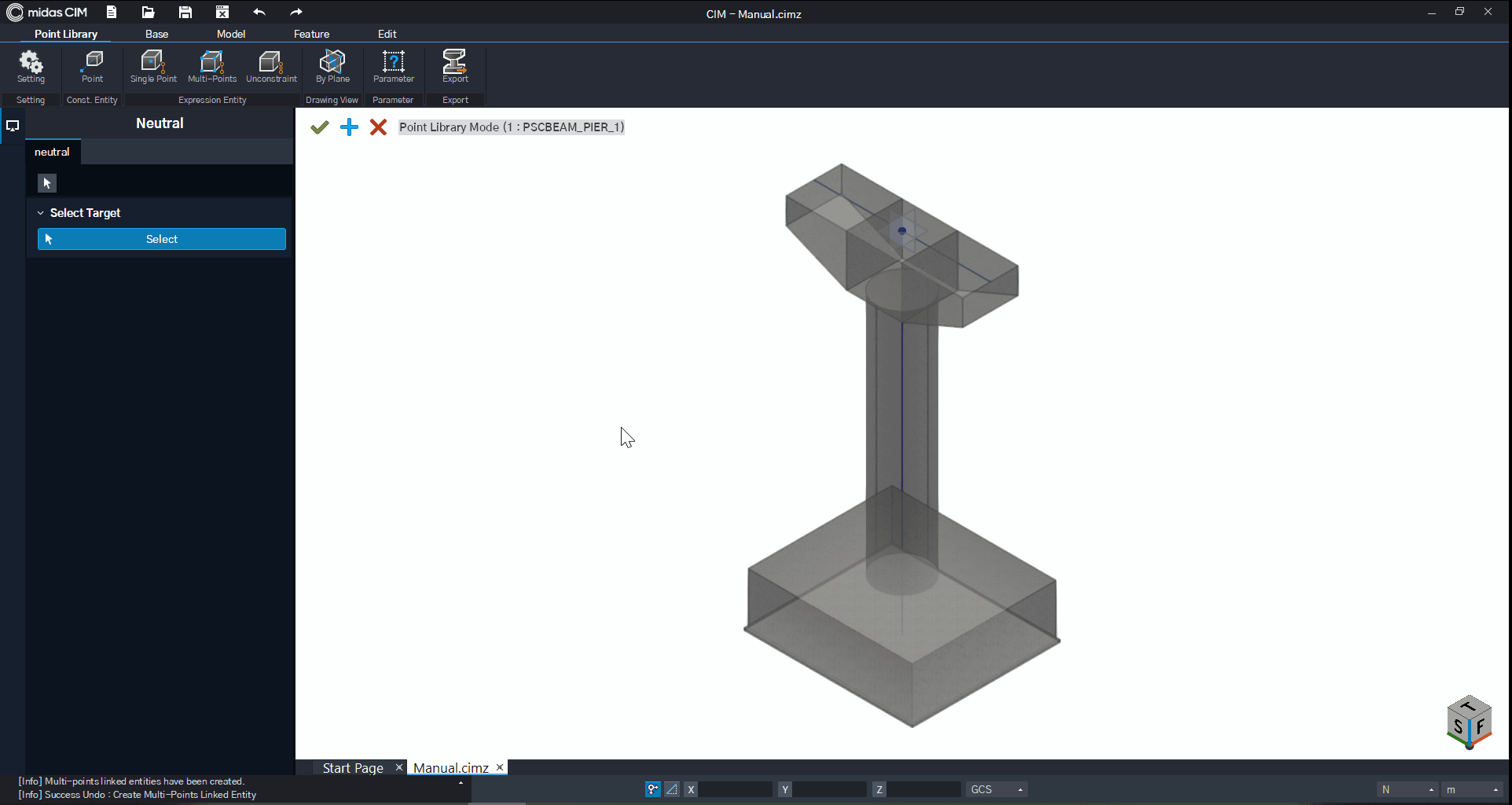

참고자료
